Der folgende Abschnitt beinhaltet Vorschläge für die Anwendung der
Logik-Steuerfunktionen des SCM410. Natürlich ist die Nutzung dieser
Funktionen nicht auf die aufgeführten Anwendungen beschränkt. Der
Kreativität des einzelnen Anwenders bieten sich zahlreiche weitere Op-
tionen. Weitere Vorschläge und Lösungen für Installationsprobleme erh-
alten Sie von der Shure Applications Group (bzw. von der zuständigen
Landesvertretung).
RÄUSPERTASTE
Diese dient zur kurzzeitigen Ausschaltung einzelner Mikrofone für
Räusperpausen oder Privatgespräche durch den Einbau eines einpoli-
gen Drucktastenschalters zwischen die MUTE IN- und Logic Ground-
Pins der zu modifizierenden Kanäle (siehe Abbildung 20). Wenn ein Ka-
nal stummgeschaltet ist, können keine Audio-Signale passieren. (Weit-
ere Informationen über die MUTE IN-Logik finden sich unter
bei Deaktivierung von MUTE IN
M1
RÄUSPERTASTEN

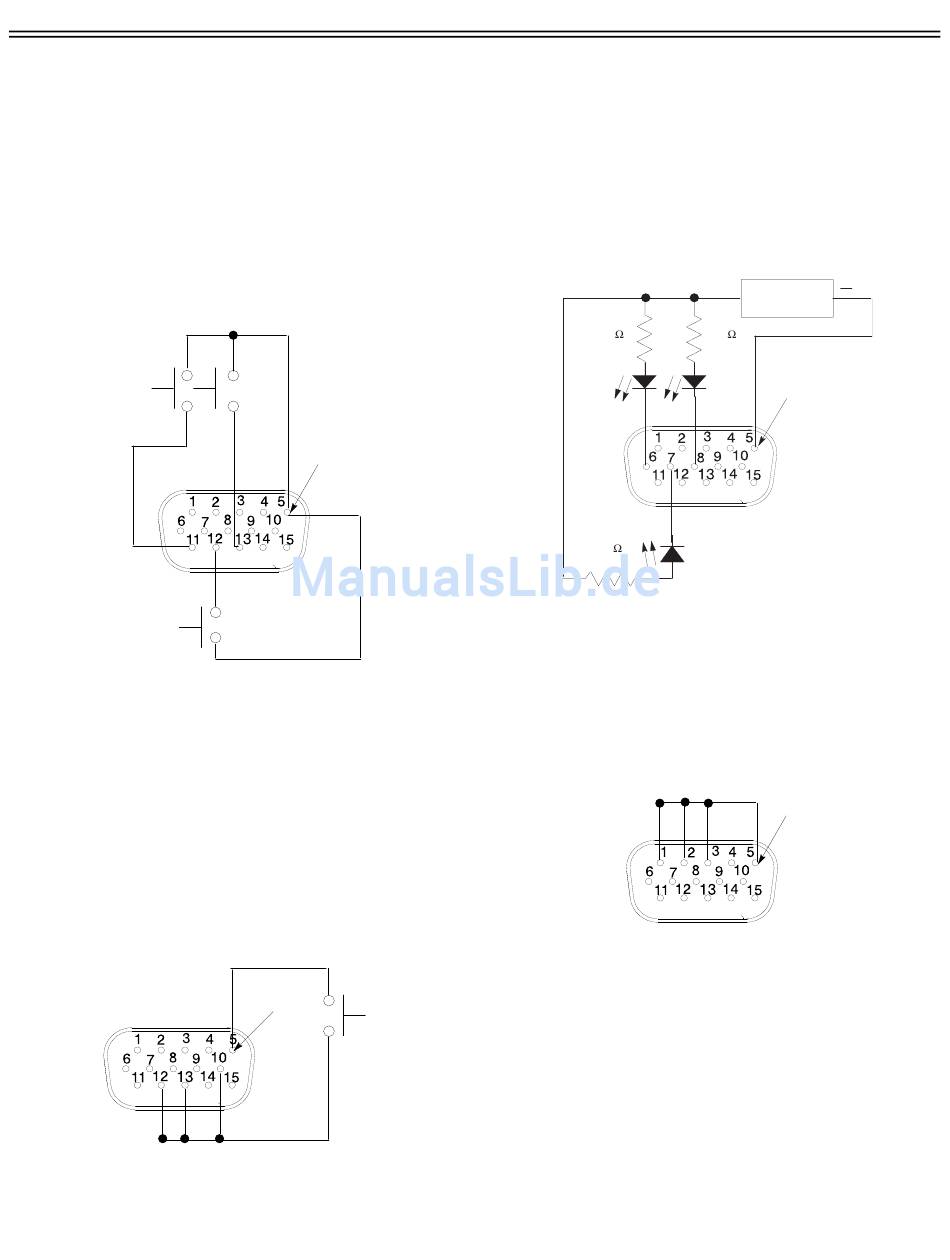

ABBILDUNG 20
GEREGELTE STUMMSCHALTUNG
SITZENDEN
Hierdurch kann z.B. ein Vorsitzender über einen Schalter alle Mikro-
fone, außer seinem eigenen, stummschalten und dadurch ohne Unterbre-
chungen reden. Für diese Betriebsart werden alle MUTE IN-Pins
miteinander verbunden, mit Ausnahme des Kanalanschlusses für den
Vorsitzenden, und ein einpoliger Drucktasten- oder Kippschalter wird
zwischen diesen MUTE IN- und Logic Ground-Pins geschaltet (siehe Ab-
bildung 21).
Eine Alternative zum o.g. Schalter stellt die Verbindung des GATE
OUT des Vorsitzenden und der MUTE INs aller anderen Kanäle dar. Wird
jetzt das Mikrofon des Vorsitzenden aktiviert, werden alle anderen Mikro-
fone automatisch stummgeschaltet.
M2 M3
GEREGELTE STUMMSCHALTUNG FÜR DEN
VORSITZENDEN
ABBILDUNG 21
VORSCHLÄGE FÜR LOGIKANWENDUNGEN
im Interne Modifikationen
" „
Anhang
LOGIKMASSE
M3
M2
FÜR DEN
LOGIKMASSE
M4
FERNANZEIGE „KANAL AKTIV"
Mit dieser Schaltung kann eine Fernanzeige der jeweils geöffneten
Mikrofone realisiert werden. Die LEDs und eine 5-Volt-Stromversorgung
an die GATE-OUT-Pins anschließen (siehe Abbildung 22). Um Schalt-
geräusche zu vermeiden, darf das externe Netzteil nicht mit der Chassis-
oder Rack-Masse verbunden werden.
WICHTIG: Wird für das Mikrofon-Tonsignal und die LED-
Steuergleichspannung das gleiche Kabel verwendet,
müssengetrennt abgeschirmte Paare benutzt werden. Andernfalls
können über eine Kapazitätskopplung zwischen den
Gleichspannungs- und Mikrofonleitungen Schaltgeräusche induziert
werden.
Tote Zone
„
.)
"

DEAKTIVIEREN DER GATE-FUNKTION (BYPASS)

Um bestimmte Mikrofone permanent geöffnet zu halten, werden die
OVERRIDE IN-Pins der gewünschten Mikrofonkanäle mit dem Logik-
VOR- masse-Pin verbunden. Die ausgewählten Kanäle funktionieren nun wie in
einem Mischer ohne Automatikmodus (siehe Abbildung 23). Um diese
Modifikation intern im Mixer auszuführen, siehe
Logikerdung anlegen
Deutsch - 35
+
5-V-BETRIEBS-
SPANNUNG
, ,
470 470
1/4 W 1/4 W
LOGIKMASSE
G 1 G 3
G 2
470 ,
1/4 W
FERNANZEIGE „KANAL AKTIV"
ABBILDUNG 22
im Interne Modifikationen
" Anhang „
LOGIKMASSE
O1 O2 O3
DEAKTIVIEREN DER
GATE-FUNKTION (BYPASS)
ABBILDUNG 23
Override In intern auf
„
.
"
