VORSICHT: Der Einsatz der erweiterten Funktionen wird nur für qualifizierte Tontechniker empfohlen.

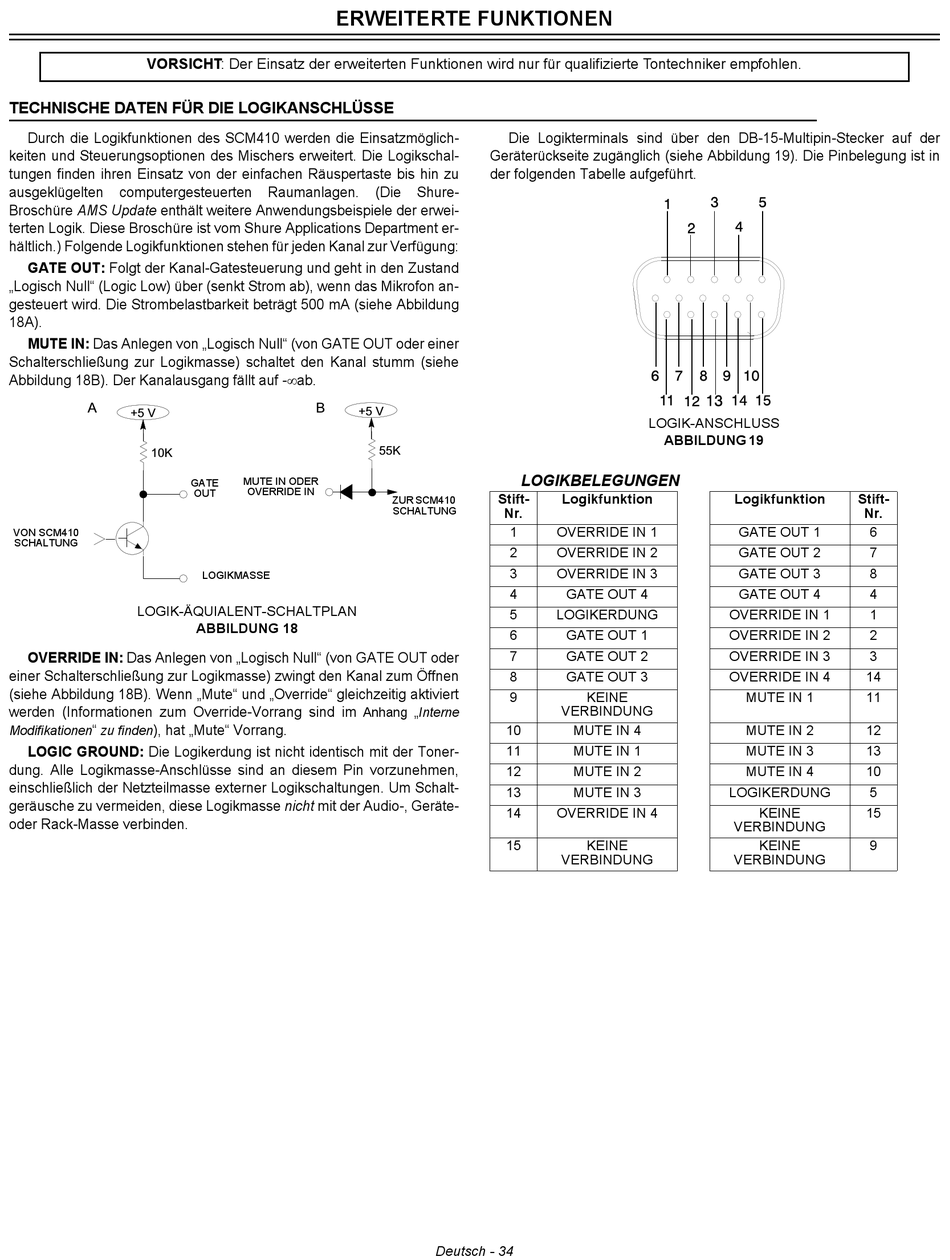

TECHNISCHE DATEN FÜR DIE LOGIKANSCHLÜSSE
Durch die Logikfunktionen des SCM410 werden die Einsatzmöglich-
keiten und Steuerungsoptionen des Mischers erweitert. Die Logikschal-
tungen finden ihren Einsatz von der einfachen Räuspertaste bis hin zu
ausgeklügelten
computergesteuerten
Broschüre AMS Update enthält weitere Anwendungsbeispiele der erwei-
terten Logik. Diese Broschüre ist vom Shure Applications Department er-
hältlich.) Folgende Logikfunktionen stehen für jeden Kanal zur Verfügung:
GATE OUT: Folgt der Kanal-Gatesteuerung und geht in den Zustand
„Logisch Null" (Logic Low) über (senkt Strom ab), wenn das Mikrofon an-
gesteuert wird. Die Strombelastbarkeit beträgt 500 mA (siehe Abbildung
18A).
MUTE IN: Das Anlegen von „Logisch Null" (von GATE OUT oder einer
Schalterschließung zur Logikmasse) schaltet den Kanal stumm (siehe
Abbildung 18B). Der Kanalausgang fällt auf -ab.
A
+5 V
10K
VON SCM410
SCHALTUNG
LOGIK-ÄQUIALENT-SCHALTPLAN
OVERRIDE IN: Das Anlegen von „Logisch Null" (von GATE OUT oder
einer Schalterschließung zur Logikmasse) zwingt den Kanal zum Öffnen
(siehe Abbildung 18B). Wenn „Mute" und „Override" gleichzeitig aktiviert
werden (Informationen zum Override-Vorrang sind im
"
), hat „Mute" Vorrang.
Modifikationen
zu finden
LOGIC GROUND: Die Logikerdung ist nicht identisch mit der Toner-
dung. Alle Logikmasse-Anschlüsse sind an diesem Pin vorzunehmen,
einschließlich der Netzteilmasse externer Logikschaltungen. Um Schalt-
geräusche zu vermeiden, diese Logikmasse nicht mit der Audio-, Geräte-
oder Rack-Masse verbinden.
ERWEITERTE FUNKTIONEN
Raumanlagen.
B
+5 V
MUTE IN ODER
GATE
OVERRIDE IN
OUT
LOGIKMASSE
ABBILDUNG 18
Anhang
Die Logikterminals sind über den DB-15-Multipin-Stecker auf der
Geräterückseite zugänglich (siehe Abbildung 19). Die Pinbelegung ist in
der folgenden Tabelle aufgeführt.
(Die
Shure-
55K
LOGIKBELEGUNGEN
Stift-
ZUR SCM410
SCHALTUNG
Nr.
1
2
3
4
5
6
7
8
9
„
Interne
10
11
12
13
14
15
Deutsch - 34
LOGIK-ANSCHLUSS
ABBILDUNG 19
Logikfunktion
Logikfunktion
OVERRIDE IN 1
OVERRIDE IN 2
OVERRIDE IN 3
GATE OUT 4
LOGIKERDUNG
OVERRIDE IN 1
GATE OUT 1
OVERRIDE IN 2
GATE OUT 2
OVERRIDE IN 3
GATE OUT 3
OVERRIDE IN 4
KEINE
VERBINDUNG
MUTE IN 4
MUTE IN 1
MUTE IN 2
MUTE IN 3
LOGIKERDUNG
OVERRIDE IN 4
VERBINDUNG
KEINE
VERBINDUNG
VERBINDUNG
Stift-
Nr.
GATE OUT 1
6
GATE OUT 2
7
GATE OUT 3
8
GATE OUT 4
4
1
2
3
14
MUTE IN 1
11
MUTE IN 2
12
MUTE IN 3
13
MUTE IN 4
10
5
KEINE
15
KEINE
9
