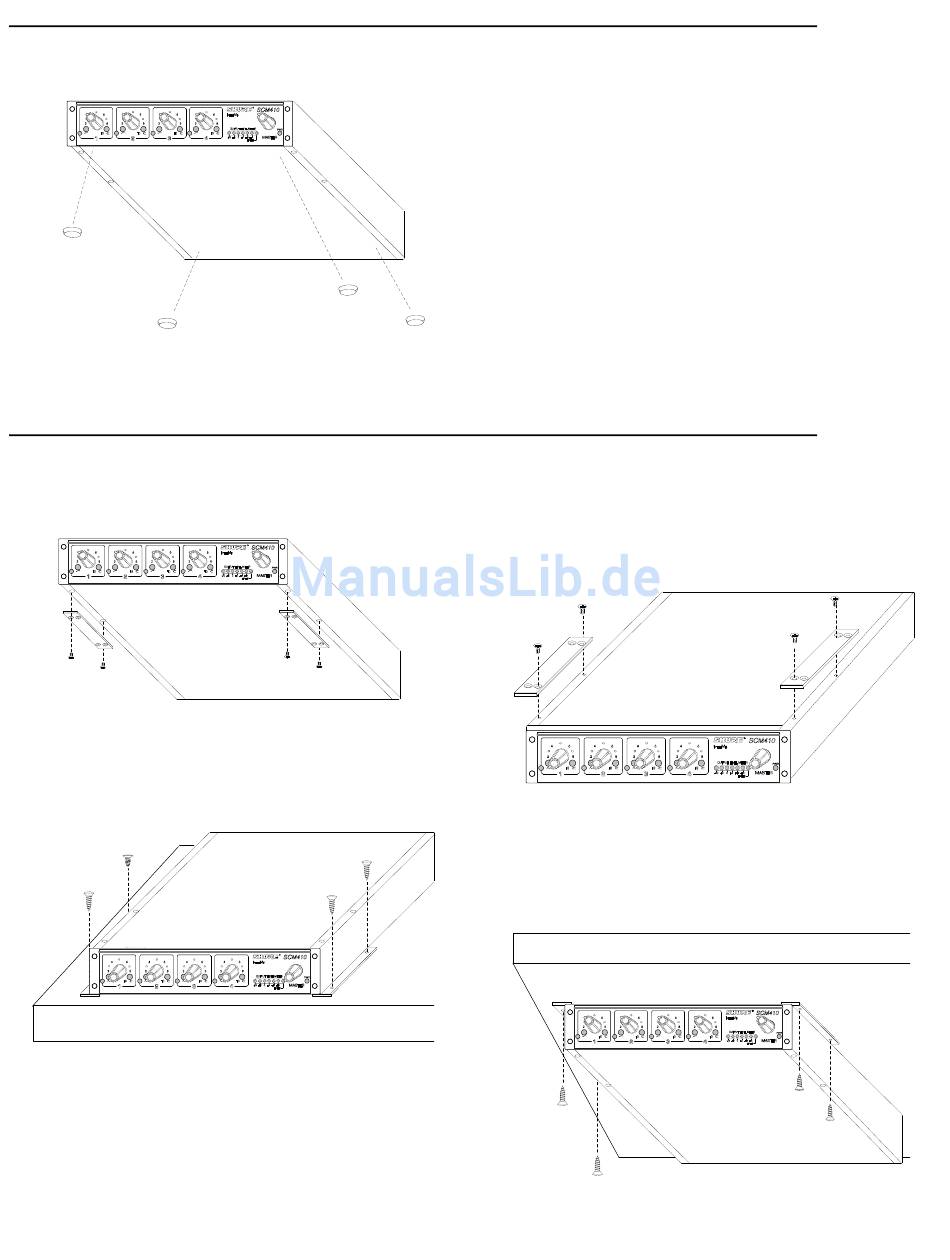

TISCHPLATTEN-MONTAGE
Die vier (4) mitgelieferten Gummisockel an jeder Ecke auf der Un-
terseite des Mischers anbringen, siehe Abbildung 9. Dadurch wird Rut-
schen verhindert und die Tischfläche geschont.
BEFESTIGUNG DER GUMMISOCKEL FÜR DIE
TISCHPLATTEN-MONTAGE
ABBILDUNG 9
FESTER EINBAU
OBENLIEGENDER EINBAU
1.
Die Spreizhalterungen mit vier (4) Halterungsschrauben an den
Kantenaussparungen des Gehäuses befestigen, wie in Abbil-
dung 10 dargestellt.
MONTAGE DER SPREIZWINKEL FÜR DEN
OBENLIEGENDEN EINBAU
ABBILDUNG 10
2.
Die Spreizhalterungen mit den vier (4) mitgelieferten
Holzschrauben an der Oberseite der Montagefläche befestigen.
Siehe Abbildung 11.
BEFESTIGUNG DES MISCHERS AN DER
OBENLIEGENDEN MONTAGEFLÄCHE
ABBILDUNG 11
HÄNGENDER EINBAU
Hinweis: Die mitgelieferten Befestigungsteile sind zur Montage an Holz
vorgesehen. Andere Oberflächenwerkstoffe erfordern die Verwendung
zweckmäßiger Befestigungsteile, die mindestens für Belastungen mit 66 N
ausgelegt sind.
1.
Die Spreizhalterungen an der Oberseite des Gehäuses befesti-
gen, wie in Abbildung 12 dargestellt.
MONTAGE DER SPREIZWINKEL FÜR DIE HÄNGENDE MONTAGE
2.
Die Spreizhalterungen mit den vier (4) mitgelieferten
Holzschrauben an der Unterseite der Montagefläche befestigen.
Siehe Abbildung 13.
BEFESTIGUNG DES MISCHERS AN DER
UNTENLIEGENDEN MONTAGEFLÄCHE
Deutsch - 30
ABBILDUNG 12
ABBILDUNG 13
