Das Shure Modell SCM410/E ist ein automatischer Vierkanal-Mikro-
fonmischer, der für den Einsatz bei Beschallung, Tonaufzeichnung und
Rundfunk/TV entwickelt wurde. Das SCM410 verbessert die Tonqualität
wesentlich für Anwendungen, bei denen mehrere Mikrofone für die
Sprachaufnahme erforderlich sind. Jedes niederohmige dynamische Mik-
rofon oder Kondensatormikrofon (einschließlich drahtlose Mikrofone)
kann mit dem SCM410 verwendet werden. Mehrere SCM410 Mischer
können mit anderen SCM410 Mischern sowie mit den Shure Mischer-
Modellen FP410, SCM810, und SCM800 zusammengeschaltet werden.
TECHNISCHE EIGENSCHAFTEN
•
Schnelle, geräuschlose Mikrofonwahl, die sich automatisch
an Veränderungen von Hintergrundgeräuschen anpaßt.
•
Automatische Anpassung der Summenverstärkung beim Ak-
tivieren weiterer Mikrofone (NOMA: Number of Open Micro-
phones Attenuator)
•
„Last Mic Lock—On"-Schaltung erhält den Umgebungsschall
•
Paßt in halben Rack-Platz
FUNKTIONSPRINZIP
Das Funktionsprinzip, auf dem der automatische Mischer SCM410
beruht, ist Shures patentierter* IntelliMix
nahtlose automatische Mischung durch Kombination dreier unterschiedli-
cher Funktionen:
•
Automatische Schwellwert-Steuerung Unterscheidet für
jeden Eingangskanal zwischen Hintergrundgeräuschen (z.B.
von Klimaanlagen) und veränderlichen Geräuschen (z.B.
Sprache). Der Aktivierungspegel wird kontinuierlich angepaßt,
so daß nur Sprachpegel, die lauter sind als Hintergrundg-
eräusche, einen Kanal aktivieren.
•
MaxBus. Regelt die Anzahl der Kanäle, die für eine einzelne
Schallquelle aktiviert werden können. Pro Sprecher wird nur
FRONTPLATTE
2
3
Verstärkungsregler für Mikrofonkanäle 1- 4: Ermöglicht die
Einstellung der Mikrofonverstärkung.
ED für Eingänge 1 - 4: Leuchtet grün bei aktivem Kanal und
rot bei 6 dB unter Clipping-Pegel.
Hochpaßfilter 1- 4: Bietet justierbare Tiefenabsenkung
(Hochpaß) zur Reduzierung unerwünschter tieffrequenter
Störgeräusch-Komponenten.
Hochfrequenz-Filter mit Kuhschwanz-Charakteristik 1 - 4:
Ermöglichen eine Anhebung oder Absenkung im Bereich der
mittleren und hohen Frequenzen zur Vermeidung von
störenden „S"- oder Zischlauten bei Sprachaufnahmemikro-
fonen oder zur Kompensation der Aufnahmecharakteristik von
außeraxialen Lavalier-Mikrofonen.
®
Schaltkreis. Intellimix Es bietet
1
4
MODELL SCM410 FRONTPLATTE
BESCHREIBUNG
Jedem Eingangskanal sind ein Zweiband-Equalizer und drei Logik-
Terminals zugeordnet. Der Equalizer reduziert tieffrequenten Störschall.
Außerdem lassen sich die verschiedenen Mikrofone (Lavalier-, Gren-
zflächen- und handgehaltene Mikrofone) im Klang anpassen. Die Logik-
Terminals können zur Steuerung externer Geräte verwendet werden.
Das SCM410 wird mit 100-120 V Wechselspannung betrieben, das
SCM410E wird mit 220-240 V Wechselspannung betrieben. Zum Liefer-
umfang jedes Mischers gehört ein Netzkabel, Befestigungsteile für die
Rack-Montage und ein Verbindungskabel.
•
Einstellbare Entzerrung für jeden Kanal
•
Aktive symmetrische XLR-Mikrofoneingänge und aktiver sym-
metrischer XLR-Mikrofon/Leitungspegel-Ausgang
•
Usymmetrischer Zusatzpegel-Phono-Ausgang
•
Zweifarbige LED-Anzeigen für Kanalaktivierung und Clipping
•
Spitzenpegel-Begrenzer mit LED-Anzeige
•
Spitzenpegel-Ausgangspegelanzeige
ein Kanal aktiviert, auch wenn mehrere Mikrofone diesen
Sprecher „hören".
•
Last Mic Lock-On. Hält das jeweils zuletzt aktivierte Mikrofon
solange geöffnet, bis ein neu aktiviertes Mikrofon seine Funk-
tion übernimmt. Ohne Last Mic Lock-On würden bei längeren
Sprechpausen alle Mikrofone abgeschaltet werden, und es
würde der Eindruck entstehen, als ob das Signal verloren ge-
gangen wäre. Last Mic Lock-On stellt sicher, daß die Hinter-
grundatmo stets erhalten bleibt.
*U.S.-Patente 4,658,425 und 5,297,210. IntelliMix ist ein
eingetragenes Warenzeichen von Shure Incorporated.

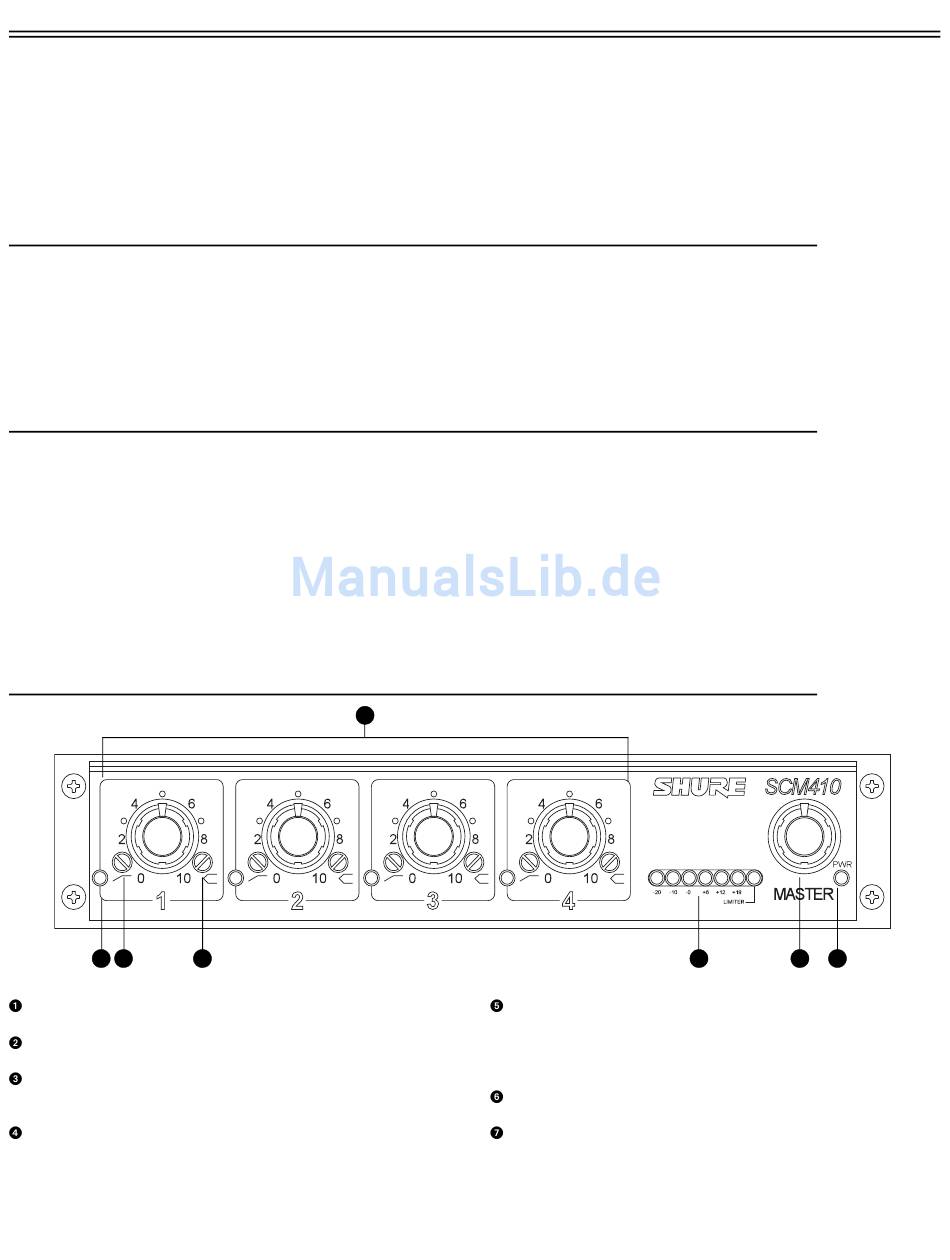

ABBILDUNG 1
Ausgangspegelmesser: Das Sechs-Segment-LED-Balken-
diagramm zeigt den Ausgangsspitzenpegel in dBu (0 dBu =
0,775 V) an. Die rote LED leuchtet auf, wenn der Ausgang-
spegel 6 dB unterhalb der Übersteuerungsgrenze liegt. Die
letzte LED zeigt den Begrenzereinsatz an.
MASTER-Pegelregler. Steuert den Ausgangspegel des Sum-
mensignals.
BETRIEB-LED: Leuchtet grün auf, wenn der Mischer an die
Stromversorgung angeschlossen ist.
Deutsch - 27
