Spur einstellen

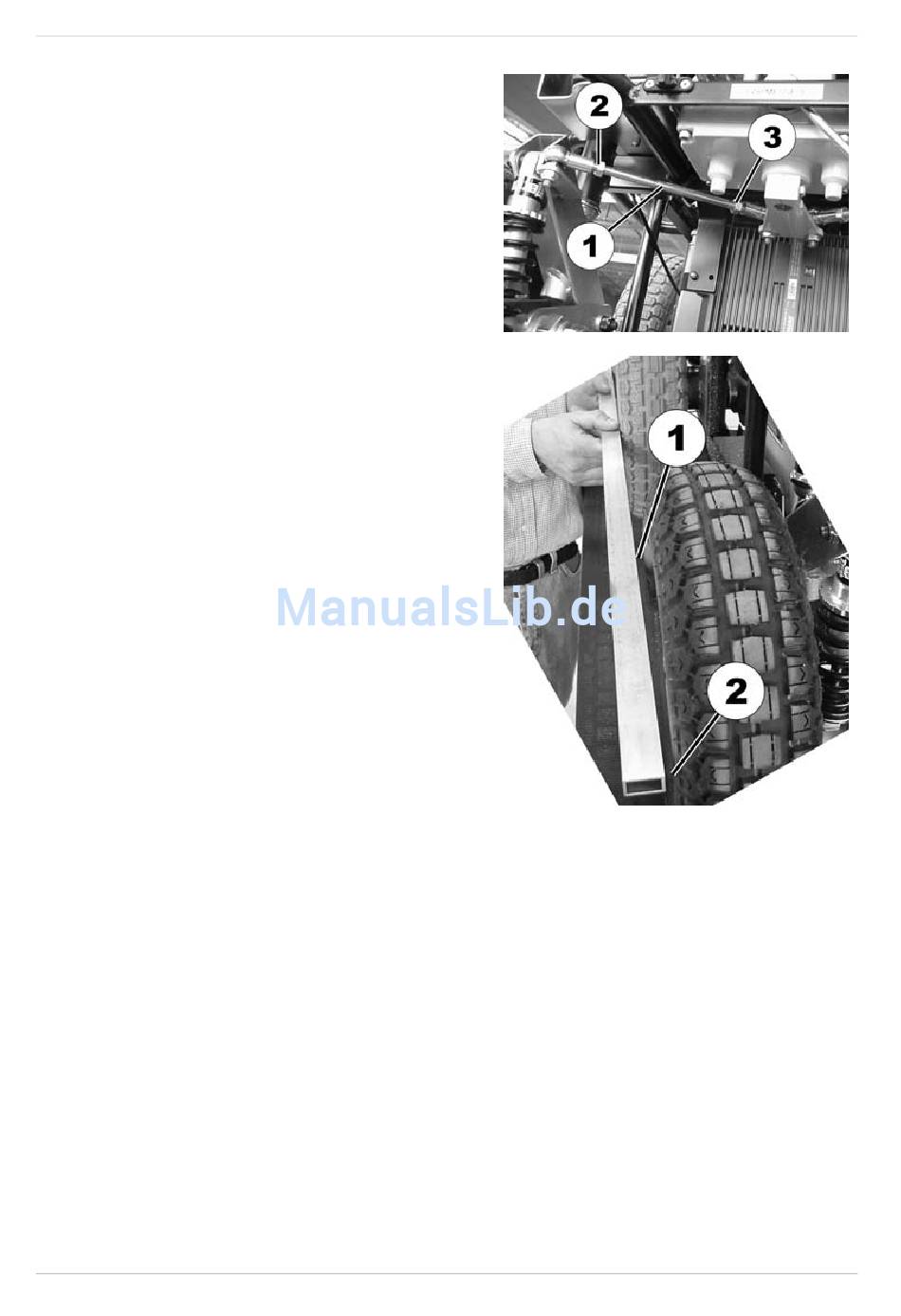

Die Spur wird mittels der Spurstange (1)
eingestellt.
• Kontermuttern (2 und 3) der Spurstange mit
dem Gabelschlüssel 13 mm lösen. Bitte
beachten: Die innere Kontermutter (3) hat ein
Linksgewinde!
• Spur mit der Aluminiumschiene prüfen. Dabei
dient die Spur des Antriebsrades auf der
selben Seite als Referenz. Dazu die Schiene
fest an den Antriebsrad andrücken.
• Die Spur ist korrekt eingestellt, wenn der
Abstand vorne (1) zwischen dem Lenkrad und
der Aluminiumschiene etwa 3 mm größer ist
als hinten (2).
• Kontermuttern der Lenkstange wieder
festdrehen.
• Testfahrt durchführen.
