Yes, you can.
®

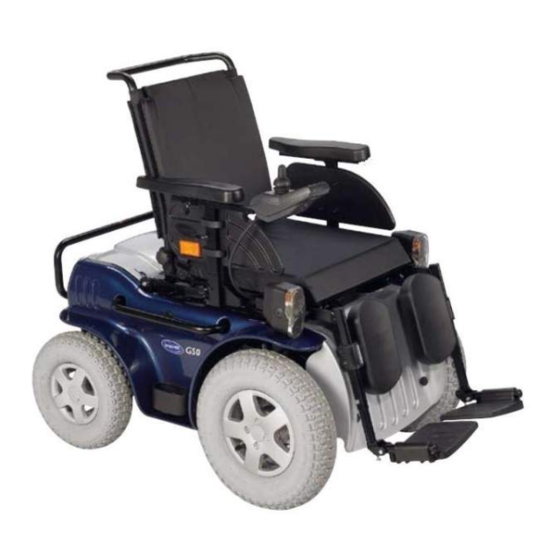

Invacare® G50
Elektrorollstuhl
Gebrauchsanweisung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare G50

Inhaltszusammenfassung für Invacare G50

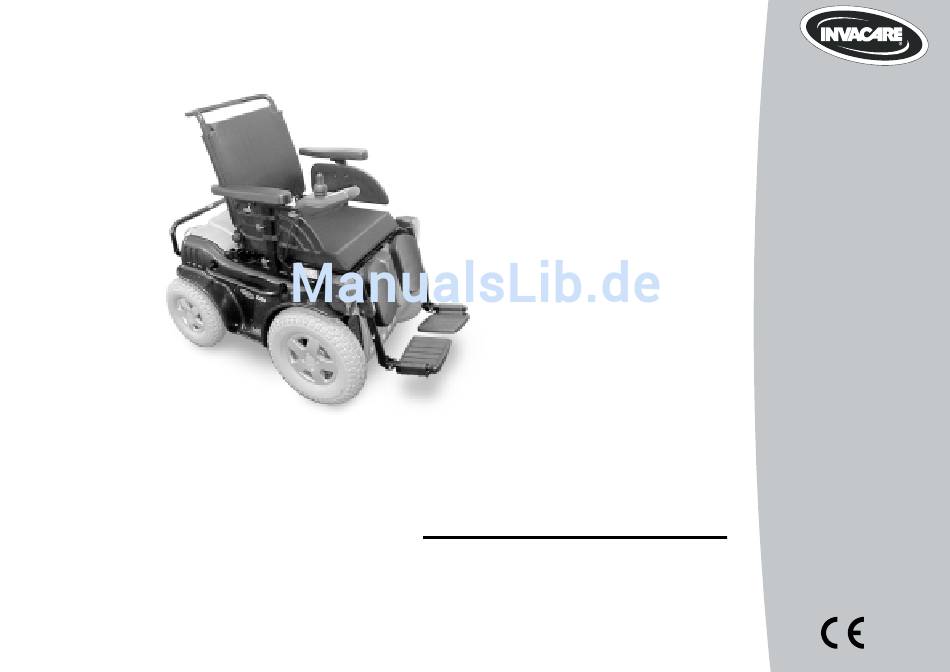

  • Seite 1 Yes, you can. ® Invacare® G50 Elektrorollstuhl Gebrauchsanweisung...
  • Seite 2 ® Wie erreichen Sie Invacare ® Wenn Sie Fragen haben oder Unterstützung brauchen, bitten wir Sie, sich erst an Ihren Invacare Fachhändler zu wenden Dort verfügt man über die erforderlichen Fachkenntnisse und Einrichtungen, aber ® auch über Kenntnisse, die speziell Ihr Invacare -Produkt betreffen, um Ihnen einen rundum zufriedenstellenden Service bieten zu können...
  • Seite 3 +44 (0)1656 77 62 20 Pencoed uk@invacare.com Bridgend CF35 5HZ WWW: www.invacare.co.uk United Kingdom Invacare Mecc San s.r.l. +39 0445 38 00 59 Via dei Pini, 62 Fax: +39 0445 38 00 34 I - 36016 Thiene (VI) italia@invacare.com ITALIA WWW: www.invacare.it...
  • Seite 4 +46 (0)8 761 81 08 Fagerstagatan 9 sweden@invacare.com S-163 91 Spånga finland@invacare.com Sverige WWW: www.invacare.se Tillverkare: MÖLNDAL Invacare® Deutschland GmbH  : +46 (0)31 86 36 00 Kleiststraße 49 Fax: +46 (0)31 86 36 06 D-32457 Porta Westfalica ginvacare@invacare.com Deutschland LANDSKRONA ...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Seite Einleitung Wichtige Symbole in dieser Anleitung ..................12 Wichtige Symbole am Fahrzeug ....................14 Typenklassifikation und bestimmungsgemäßer Gebrauch ..........15 Garantie ............................15 Indikationen..........................16 Lebensdauer ..........................16 Sicherheitshinweise Allgemeine Sicherheitshinweise....................17 Sicherheitshinweise bezüglich Pflege und Wartung ............20 Sicherheitshinweise zu elektromagnetischer Verträglichkeit ..........21 Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb............22 Sicherheitshinweise zur Verwendung des Rollstuhls als Fahrzeugsitz......24 Die wichtigsten Teile Ein- und Aussteigen...
  • Seite 6 5.4.1 Feststellbremse ......................33 Teilnahme am öffentlichen Strassenverkehr................34 Schieben im Freilauf Motoren auskuppeln .......................34 Lenkräder auskuppeln ......................36 Fahrpulte Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Recaro®-Sitze ..........................37 Anpassungsmöglichkeiten der Armlehnen und des Fahrpults..........38 8.2.1 Das Fahrpult an die Armlänge des Benutzers anpassen ..........38 8.2.1.1 Mitlaufende Armlehne....................38 8.2.1.2...
  • Seite 7 8.6.3 Den Tisch zur Seite schwenken ...................57 Fuß- und Beinstützen einstellen Fest montierte Beinstützen ....................58 9.1.1 Standardbeinstützen.....................58 9.1.1.1 Wadenplatte einstellen (Standard- und elektrisch verstellbare Beinstützen)..58 9.1.1.2 Länge der Beinstützen einstellen (Standard- und elektrisch verstellbare Beinstützen)......................59 9.1.2 Manuell verstellbare Beinstützen..................60 9.1.2.1 Winkel einstellen......................60 9.1.2.2 Wadenplatte einstellen (manuell verstellbare Beinstützen) ........61...
  • Seite 8 9.2.2.9 Winkel- und tiefenverstellbare Fußplatte einstellen..........82 9.2.3 Manuell höhenverstellbare Beinstütze 80° - 0° mit ergonomischem Längenausgleich83 9.2.3.1 Beinstütze nach außen schwenken und/oder entfernen .........83 9.2.3.2 Winkel einstellen......................84 9.2.3.3 Länge der Beinstütze einstellen ................86 9.2.3.4 Tiefe der Wadenplatte einstellen ................87 9.2.3.5 Höhe der Wadenplatte einstellen ................88 9.2.3.6 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken ....89...
  • Seite 9 11 Instandhaltung 12 Wartungs- und Reparaturarbeiten 12.1 Reifenpanne beheben ......................118 12.1.1 Reifenpanne reparieren (pneumatische Bereifung Typ 4.00-8")........119 12.1.2 Reifenpanne reparieren (pneumatische Bereifung Typ 3.10/4.50-6) ......121 13 Transport 13.1 Verladen des Rollstuhls......................124 13.2 Den Rollstuhl für den Transport sichern ................125 14 Wiedereinsatz 14.1 Umbau für den Wiedereinsatz ....................126 14.1.1 Konfigurationstabelle ....................128...

  • Seite 10: Einleitung

    Die Entscheidung, ob das Modell für Sie als Benutzer geeignet ist, obliegt ausschließlich medizinischem Fachpersonal mit entsprechender Eignung. Invacare® oder dessen gesetzlicher Beauftragter übernimmt in Fällen, in denen ein Rollstuhl nicht auf das Handicap des Benutzers abgestimmt ist, keine Haftung.
  • Seite 11 Diese Anleitung enthält urheberrechtlich geschützte Informationen. Sie darf weder teilweise noch vollständig, ohne vorherige schriftliche Zustimmung von Invacare® bzw. deren gesetzlichem Beauftragten nachgedruckt oder vervielfältigt werden. Irrtum und Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

  • Seite 12: Wichtige Symbole In Dieser Anleitung

    Wichtige Symbole in dieser Anleitung Allgemeine Gefahren Dieses Symbol warnt vor allgemeinen Gefahren! • Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden! EXPLOSIONSGEFAHR! Dieses Symbol warnt vor einer Explosionsgefahr, zum Beispiel durch den hohen Luftdruck in einem pneumatischen Reifen! •...
  • Seite 13 Augenschutz tragen Dieses Symbol weist auf das Gebot hin einen Augenschutz zu tragen, zum Beispiel bei Arbeiten an Batterien. • Tragen Sie eine Schutzbrille, wenn dieses Symbol abgebildet ist. Schutzhandschuhe tragen Dieses Symbol weist auf das Gebot hin Schutzhandschuhe zu tragen, zum Beispiel bei Arbeiten an Batterien.

  • Seite 14: Wichtige Symbole Am Fahrzeug

    Wichtige Symbole am Fahrzeug NICHT MIT GEWICHT BELASTEN! Gefahr von Bruchschäden am Fahrzeug! • Belasten Sie keine Bauteile, die mit diesem Symbol gekennzeichnet sind! Dieses Produkt ist von einem umweltbewussten Hersteller geliefert worden. Dieses Produkt kann Stoffe enthalten, die sich für die Umwelt als schädlich erweisen könnten, falls sie an Orten (Mülldeponien) entsorgt werden, die nach der Gesetzgebung dafür nicht geeignet sind.

  • Seite 15: Typenklassifikation Und Bestimmungsgemäßer Gebrauch

    Typenklassifikation und bestimmungsgemäßer Gebrauch Dieses Fahrzeug wurde für gehbehinderte und gehunfähige Personen konzipiert, die körperlich und geistig in der Lage sind, ein Elektrofahrzeug zu steuern. Es wurde als Mobilitätsprodukt der Klassen B und C (Innen-/Außenbereich, Außenbereich, je nach Konfiguration) gemäß EN 12184 eingestuft.

  • Seite 16: Indikationen

    Indikationen Bei folgenden Indikationen empfiehlt sich der Einsatz dieses Mobilitätsproduktes: • Gehunfähigkeit bzw. stark eingeschränkte Gehfähigkeit im Rahmen des Grundbedürfnisses, sich in der eigenen Wohnung zu bewegen. • Das Bedürfnis, die Wohnung zu verlassen, um bei einem kurzen Spaziergang an die frische Luft zu kommen oder um die üblicherweise im Nahbereich der Wohnung liegende Stellen zu erreichen, an denen Alltagsgeschäfte zu erledigen sind.

  • Seite 17: Sicherheitshinweise

    Sicherheitshinweise • VOR INBETRIEBNAHME GUT DURCHLESEN! Allgemeine Sicherheitshinweise Verletzungsgefahr besteht bei jeder Verwendung des Elektrorollstuhls entgegen den Vorgaben der Gebrauchsanweisung! • Verwenden Sie den Rollstuhl ausschließlich gemäß den Anweisungen in dieser Anleitung (siehe Kapitel "Typenklassifikation und bestimmungsgemäßer Gebrauch" auf Seite 15)! •...
  • Seite 18 Verletzungsgefahr, falls der Rollstuhl während der Fahrt ausgeschaltet wird, zum Beispiel mit der Ein/Austaste oder durch Abziehen eines Kabels, da der Rollstuhl mit einem plötzlichen, scharfen Ruck anhält! • Wenn Sie in einem Notfall bremsen müssen, lassen Sie einfach den Fahrhebel los. Der Rollstuhl hält automatisch (weitere Informationen hierzu finden Sie in der Gebrauchsanleitung Ihres Fahrpultes).
  • Seite 19 Metallteile und Oberflächen wie z. B. der Sitz oder die Armlehnen können sich sonst stark erhitzen. Brandgefahr und Gefahr des Liegenbleibens durch Anschluss elektrischer Geräte! • Schließen Sie keine elektrischen Geräte an Ihren Rollstuhl an, die von Invacare® nicht ausdrücklich dafür zugelassen sind. Lassen Sie alle elektrischen Installationen von Ihrem autorisierten Invacare®-Fachhändler vornehmen.

  • Seite 20: Sicherheitshinweise Bezüglich Pflege Und Wartung

    Sicherheitshinweise bezüglich Pflege und Wartung Unfallgefahr und Garantieverlust drohen bei unzureichender Wartung! • Aus Sicherheitsgründen und um Unfällen vorzubeugen, die aus nicht rechtzeitig erkanntem Verschleiß resultieren, ist es wichtig, das Elektromobil unter normalen Betriebsbedingungen in jährlichem Abstand einer Inspektion zu unterziehen (siehe Inspektionsplan der Service- Anleitung)! •...

  • Seite 21: Sicherheitshinweise Zu Elektromagnetischer Verträglichkeit

    Sicherheitshinweise zu elektromagnetischer Verträglichkeit Dieses elektrische Fahrzeug wurde erfolgreich nach internationalen Normen auf seine elektromagnetische Verträglichkeit hin geprüft. Allerdings können elektromagnetische Felder, wie sie von Radio- und Fernsehsendern, Funkgeräten und Mobiltelefonen erzeugt werden, die Funktion von elektrischen Fahrzeugen möglicherweise beeinflussen. Die in unseren Fahrzeugen verwendete Elektronik kann ebenfalls schwache elektromagnetische Störungen verursachen, die aber unterhalb der gesetzlichen Grenzen liegen.

  • Seite 22: Sicherheitshinweise Zum Fahrbetrieb / Schiebebetrieb

    Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb Verletzungsgefahr durch Umkippen des Elektrorollstuhls. • Steigungen und Gefälle nur bis zur maximalen sicheren Neigung (siehe Kapitel "Technische Daten" ab Seite 130) befahren. • Stellen Sie vor dem Hinauffahren von Steigungen Ihre Rückenlehne senkrecht bzw. die Sitzkantelung waagerecht! Wir empfehlen, vor dem Hinunterfahren von Gefällen die Rückenlehne und (falls vorhanden) die Sitzkantelung leicht nach hinten zu neigen! •...
  • Seite 23 Gefahr durch Liegenbleiben bei ungünstigen Wetterbedingungen, z.B. starker Kälte, an einem abgeschiedenen Ort. • Wenn Sie ein Benutzer mit stark eingeschränkter Beweglichkeit sind, unternehmen Sie bei ungünstigen Wetterbedingungen KEINE Fahrten ohne Begleitperson. Verletzungsgefahr, falls Ihr Fuß während der Fahrt von der Fußstütze abrutscht und unter den Elektrorollstuhl gerät.

  • Seite 24: Sicherheitshinweise Zur Verwendung Des Rollstuhls Als Fahrzeugsitz

    Sicherheitshinweise zur Verwendung des Rollstuhls als Fahrzeugsitz Verletzungsgefahr, falls der Rollstuhl als Fahrzeugsitz verwendet wird! • Verwenden Sie den Rollstuhl nicht als Fahrzeugsitz! • Den Rollstuhl immer nur ohne Insassen transportieren! • Zum Transport sollte der Insasse immer zu einem regulären Fahrzeugsitz transferiert werden!

  • Seite 25: Die Wichtigsten Teile

    Die wichtigsten Teile 1) Schiebegriff 7) Licht/Blinker/Warnblinker 2) Rückenlehne 8) Beinstützen 3) Lenkräder 9) Feststellbremse 4) Antriebsräder 10) Entkupplungshebel (Antrieb) 5) Armlehne 11) Entkupplungshebel (Lenkung, hinten) (hinter der Blende) 6) Fahrpult...

  • Seite 26: Ein- Und Aussteigen

    Ein- und Aussteigen Verletzungsgefahr, falls die Beinstützen durch Gebrauch als Trittbrett brechen! • Beinstützen nicht als Trittbrett zum Ein- und Aussteigen benutzen. Wichtige Hinweise zum seitlichen Ein- und Auszusteigen! Um seitlich ein- und auszusteigen, muss die Armlehne - je nach Ausführung - entweder hochgeschwenkt oder komplett entfernt werden.

  • Seite 27: Mitlaufende Armlehne Hochschwenken / Kleiderschutz Entfernen (Optional)

    Mitlaufende Armlehne hochschwenken / Kleiderschutz entfernen (optional) Armlehne hochschwenken • Armlehne zum seitlichen Einsteigen hochschwenken. Kleiderschutz (Option) zum Einsteigen entfernen • Klemmhebel (1) lösen. • Kleiderschutz aus der Aufnahme herausziehen.
  • Seite 28 Einsteigen: • Positionieren Sie den Rollstuhl möglichst nahe an Ihren Sitz. Gegebenenfalls muss dies durch eine Begleitperson geschehen. • Schalten Sie Ihren Rollstuhl aus. • Stellen Sie die Handbremse des Rollstuhls fest (falls vorhanden). • Nehmen Sie das Seitenteil ab oder schwenken Sie es nach oben. •...

  • Seite 29: Fahren

    Fahren HINWEIS Die maximale Zuladung, die in den technischen Daten genannt wird, sagt nur aus, dass das System für diese Masse insgesamt ausgelegt ist. Dies bedeutet aber nicht, dass man uneingeschränkt eine Person mit diesem Körpergewicht in den Rollstuhl setzen kann. Hier muss auf die Körperproportionen, wie z.B.
  • Seite 30 • der Rückspiegel (falls vorhanden) so eingestellt ist, dass Sie jederzeit hinter sich blicken können, ohne sich nach vorne beugen bzw. auf andere Weise Ihre Sitzposition verändern zu müssen.

  • Seite 31: Hindernisse Überwinden

    Hindernisse überwinden Ihr Elektrorollstuhl kann Hindernisse und Bordsteine von 11 cm Höhe überwinden. ACHTUNG: Kippgefahr! • Stellen Sie vor dem Hinauffahren eines Hindernisses Ihre Rückenlehne senkrecht! Hinauffahren • Fahren Sie das Hindernis bzw. den Bordstein in einem Winkel von ca. 15° an. •...

  • Seite 32: Steigungen Und Gefälle

    Steigungen und Gefälle Informationen zur maximalen sicheren Neigung finden Sie im Kapitel "Technische Daten" ab Seite 130. ACHTUNG: Kippgefahr! • Fahren Sie Gefällstrecken mit max. 2/3 der Höchstgeschwindigkeit hinab! Vermeiden Sie beim Befahren von Gefällstrecken abrupte Fahrmanöver wie starkes Bremsen oder Beschleunigen! •...

  • Seite 33: Parken Und Stillstand

    Parken und Stillstand Wenn Sie Ihr Fahrzeug parken bzw. bei längerem Stillstand des Fahrzeuges: • Schalten Sie die Stromversorgung aus (EIN-/AUS-Taste). • Aktivieren Sie die Wegfahrsperre, falls vorhanden. 5.4.1 Feststellbremse Hinweis! In einer Notsituation kann die Feststellbremse benutzt werden, um das Fahrzeug abzubremsen! Der Bremshebel befindet sich auf der linken Seite.

  • Seite 34: Teilnahme Am Öffentlichen Strassenverkehr

    Bestimmungen eine Beleuchtung gefordert wird, muss Ihr Rollstuhl mit einer entsprechenden Beleuchtungsanlage ausgestattet sein. Bei Fragen wenden Sie sich an Ihren Invacare®-Fachhändler. Schieben im Freilauf Um den Elektrorollstuhl schieben zu können, müssen sowohl der Motor, als auch die Lenkräder ausgekuppelt werden.
  • Seite 35 Motoren Auskuppeln: • Fahrpult ausschalten. • Entrieglungspin (1) nach oben ziehen. • Entkupplungshebel (2) nach vorne drücken. Motoren Einkuppeln: • Fahrpult ausschalten. • Entkupplungshebel nach hinten drücken.

  • Seite 36: Lenkräder Auskuppeln

    Lenkräder auskuppeln Der Entkupplungshebel der Lenkung befindet sich hinten am Rollstuhl, unter der Kunststoffschürze. HINWEIS: Die Motoren dürfen nur von einer Begleitperson entkuppelt werden, nicht vom Nutzer! Dies stellt sicher, dass die Motoren nur dann entkuppelt werden, wenn eine Begleitperson den Rollstuhl gegen unbeabsichtigtes Wegrollen sichern kann.

  • Seite 37: Fahrpulte

    Fahrpulte Ihr Elektrorollstuhl kann mit verschiedenen Fahrpulten ausgestattet sein. Informationen zur Funktionsweise und Handhabung der einzelne Fahrpulte entnehmen Sie bitte den entsprechenden separaten Gebrauchsanweisungen. Den Rollstuhl an die Sitzhaltung des Benutzers anpassen In diesem Kapitel werden verschiedene Möglichkeiten erklärt, wie der Rollstuhl an die Sitzhaltung des Benutzers angepasst werden kann.

  • Seite 38: Anpassungsmöglichkeiten Der Armlehnen Und Des Fahrpults

    Anpassungsmöglichkeiten der Armlehnen und des Fahrpults 8.2.1 Das Fahrpult an die Armlänge des Benutzers anpassen 8.2.1.1 Mitlaufende Armlehne Voraussetzungen: • 1x Innensechskantschlüssel 3 mm • Schraube (1) mit dem Innensechskantschlüssel lösen. • Fahrpult auf die gewünschte Länge einstellen. • Schraube wieder festdrehen...

  • Seite 39: Klarsicht-Seitenteil Mit Einstiegshilfe

    8.2.1.2 Klarsicht-Seitenteil mit Einstiegshilfe Voraussetzungen: • 1x Innensechskantschlüssel 3 mm • Schraube (1) mit dem Innensechskantschlüssel lösen. • Fahrpult auf die gewünschte Länge einstellen. • Schraube wieder festdrehen 8.2.1.3 Standard-Seitenteil • Flügelschraube (1) lösen. • Fahrpult auf die gewünschte Länge einstellen. •...

  • Seite 40: Höhe Des Fahrpults Einstellen (Abschwenkbarer Fahrpulthalter)

    8.2.2 Höhe des Fahrpults einstellen (abschwenkbarer Fahrpulthalter) • Flügelschraube (1) lösen. • Fahrpult auf die gewünschte Höhe einstellen. • Flügelschraube wieder festdrehen...

  • Seite 41: Höhe Der Armlehnen Einstellen

    8.2.3 Höhe der Armlehnen einstellen 8.2.3.1 Mitlaufende Armlehne Voraussetzungen: • Innensechskantschlüssel 2 mm • Schrauben (1) mit dem Innensechskantschlüssel 2 mm auf beiden Seiten des Spindels lösen. • Spindel im Uhrzeigersinn drehen (A). Die Armlehne wird angehoben. • Spindel gegen den Uhrzeigersinn (B) drehen. Die Armlehne wird abgesenkt.

  • Seite 42: Klarsicht-Seitenteil Mit Einstiegshilfe

    8.2.3.2 Klarsicht-Seitenteil mit Einstiegshilfe Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Schraube (1) mit dem Innensechskantschlüssel lösen. • Armlehne auf die gewünschte Höhe einstellen. • Schraube wieder festdrehen 8.2.3.3 Standard-Seitenteil • Flügelschraube (1) lösen. • Fahrpult auf die gewünschte Höhe einstellen. •...

  • Seite 43: Winkel Der Armauflage Der Mitlaufenden Armlehne Einstellen

    8.2.4 Winkel der Armauflage der mitlaufenden Armlehne einstellen Voraussetzungen: • Innensechskantschlüssel 4 mm • Gabelschlüssel 10 mm • Schraube zur Verstellung des Winkels der Armauflage (1, Innenseite der Armlehne) mit dem Innensechskantschlüssel lösen, gegebenenfalls Mutter (2, Außenseite) mit dem Gabelschlüssel kontern. •...

  • Seite 44: Breite Der Armlehnen Einstellen

    8.2.5 Breite der Armlehnen einstellen Der Abstand zwischen den Seitenteilen kann auf beiden Seiten um 2 cm verstellt werden (4 cm insgesamt). Voraussetzungen: • Innensechskantschlüssel 8 mm Wo finde ich die Verstellschrauben? Das Bild unten zeigt die Position der Schrauben, die eine Verstellung der Breite der Armlehnen ermöglichen.
  • Seite 45 Einstellung vornehmen • Schraube (1) lösen. • Armlehne auf die gewünschte Position einstellen. • Schraube wieder festdrehen. • Festen Sitz der Armlehne prüfen. • Vorgang für die zweite Armlehne wiederholen.

  • Seite 46: Rückenlehne Einstellen

    Rückenlehne einstellen 8.3.1 Flex- und Kontur-Sitz • Winkel durch Drehen des Handrades (1) einstellen.

  • Seite 47: Den Sitzwinkel Manuell Einstellen

    Den Sitzwinkel manuell einstellen Hinweis! Der Sitz lässt sich nach oben schwenken, um eine Sichtprüfung der darunter liegenden Komponenten - wie z.B. Batterien oder Hauptsicherung - zu ermöglichen. Wartungsarbeiten sollten aber nicht unternommen werden, während sich der Sitz in dieser Position befindet. Dazu empfiehlt es sich, die Halteschrauben hinten am Sitzrahmen zu entfernen, und den Sitz komplett nach vorne zu kippen (Servicestellung).
  • Seite 48 Der Entrieglungsknopf des Sitzes befindet sich vorne unter der Sitzkante (2). ACHTUNG: Beschädigung des Rollstuhls möglich! • Bitte achten Sie beim Kippen des Sitzes darauf, das die Befestigungsteile des Rückenrahmens die Seiten- bzw. Heckverkleidung nicht beschädigt!
  • Seite 49 • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen. Der Sitz rastet in dieser Position ein.
  • Seite 50 • Sitz vorsichtig nach oben und nach vorne ziehen. Je nach Position der Sitzkantelung, bleibt der Sitz entweder in der rechts gezeigten Position stehen, oder er schwenkt weiter nach vorne.
  • Seite 51 Das Bild unten zeigt die Position der Stange, die das Einstellen des Sitzwinkels ermöglicht.
  • Seite 52 • SL-Sicherung mit dem flachen Schraubendreher vom Bolzen entfernen. • Bolzen herausziehen. • Gewünschten Sitzwinkel einstellen. • Bolzen wieder durchstecken und mit der SL- Sicherung sichern. • Sitz wieder in Sitzposition bringen. • Halteschrauben (1) neu positionieren und festdrehen.
  • Seite 53 • Um den Sitz wieder vollständig nach unten zu schwenken, den Sitz mit einer Hand gegen Herunterfallen sichern und mit der anderen Hand den Aufsteller (1) vorsichtig nach hinten drücken. Der Sitz ist jetzt entriegelt und kann vorsichtig heruntergelassen werden.

  • Seite 54: Der Rückhaltegurt

    Der Rückhaltegurt Ein Rückhaltegurt ist eine Option, die entweder ab Werk am Rollstuhl montiert geliefert wird, oder vom Fachhändler nachgerüstet werden kann. Falls Ihr Rollstuhl mit einem Rückhaltegurt ausgestattet ist, wird Sie Ihr Fachhändler über Anpassung und Verwendung informiert haben. Der Rückhaltegurt dient dazu, dem Benutzer eines Rollstuhls zu helfen, eine optimale Sitzposition einzuhalten.

  • Seite 55: Den Rückhaltegurt Richtig Einstellen

    Zustand befindet; keine Beschädigungen oder Verschleiß aufweist, und dass er ordnungsgemäß am Rollstuhl befestigt ist. Falls der Gurt mittels einer Schraubverbindung befestigt ist, stellen Sie sicher, dass die Verbindung sich nicht gelockert bzw. gelöst hat. Mehr Informationen zu Wartungsarbeiten an Gurten finden Sie in der Serviceanleitung, erhältlich von Invacare®.

  • Seite 56: Den Tisch Einstellen Bzw. Entfernen

    Den Tisch einstellen bzw. entfernen ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! 8.6.1 Seitliches Einstellen des Tisches • Lösen Sie die Flügelschraube (1). •...

  • Seite 57: Tiefe Des Tisches Einstellen / Tisch Entfernen

    8.6.2 Tiefe des Tisches einstellen / Tisch entfernen • Lösen Sie die Flügelschraube (1). • Stellen Sie den Tisch auf die gewünschte Tiefe ein (oder entfernen Sie ihn gänzlich). • Ziehen Sie die Schraube wieder fest. 8.6.3 Den Tisch zur Seite schwenken ACHTUNG: Verletzungsgefahr! Wenn der Tisch nach oben geschwenkt wird, rastet er in dieser Position nicht ein! •...

  • Seite 58: Fuß- Und Beinstützen Einstellen

    Fuß- und Beinstützen einstellen Fest montierte Beinstützen 9.1.1 Standardbeinstützen 9.1.1.1 Wadenplatte einstellen (Standard- und elektrisch verstellbare Beinstützen) Voraussetzungen: • Kreuzschlitzschraubendreher • Schrauben (1) lockern. • Wadenplatte in die gewünschte Stellung bringen. • Schrauben wieder festziehen.

  • Seite 59: Länge Der Beinstützen Einstellen

    9.1.1.2 Länge der Beinstützen einstellen (Standard- und elektrisch verstellbare Beinstützen) Voraussetzungen: • Gabelschlüssel 10 mm • Schraube (1) lockern. • Fußplatte auf die gewünschte Höhe einstellen. • Schraube wieder festziehen.

  • Seite 60: Beinstützen)

    9.1.2 Manuell verstellbare Beinstützen 9.1.2.1 Winkel einstellen Nach oben • Beinstütze nach oben ziehen, bis der gewünschte Winkel erreicht ist. Die Beinstütze rastet automatisch ein. Nach unten • Entrieglungshebel (1) nach unten drücken. Die Beinstütze kann jetzt nach unten bewegt werden.

  • Seite 61: Wadenplatte Einstellen (Manuell Verstellbare Beinstützen)

    9.1.2.2 Wadenplatte einstellen (manuell verstellbare Beinstützen) Die Wadenplatte der manuell verstellbaren Beinstütze wird von einer Klemmschelle gehalten, und hat zwei mögliche Höheneinstellungen. Voraussetzungen: • Gabelschlüssel 13 mm • Innensechskantschlüssel 6 mm Nach oben • Kunststoffkappe von der Mutter entfernen (Unterseite der Wadenplatte, im Bild verdeckt). •...

  • Seite 62: Länge Der Beinstütze Einstellen (Manuell Verstellbare Beinstützen)

    9.1.2.3 Länge der Beinstütze einstellen (manuell verstellbare Beinstützen) Das Unterrohr der Beinstütze wird von einer Klemmschelle gehalten. Voraussetzungen: • Gabelschlüssel 13 mm • Schraube (1) mit dem Gabelschlüssel lösen. • Fußplatte auf die gewünschte Höhe einstellen. • Schraube wieder festziehen.

  • Seite 63: Elektrisch Verstellbare Beinstützen

    9.1.3 Elektrisch verstellbare Beinstützen 9.1.3.1 Winkel einstellen Zur Bedienung der elektrischen Beinstützen siehe Kap. "Fehler! Verweisquelle konnte nicht gefunden werden." auf Seite Fehler! Textmarke nicht definiert.. 9.1.3.2 Wadenplatte einstellen (Standard- und elektrisch verstellbare Beinstützen) Voraussetzungen: • Kreuzschlitzschraubendreher • Schrauben (1) lockern. •...

  • Seite 64: Länge Der Beinstützen Einstellen

    9.1.3.3 Länge der Beinstützen einstellen (Standard- und elektrisch verstellbare Beinstützen) Voraussetzungen: • Gabelschlüssel 10 mm • Schraube (1) lockern. • Fußplatte auf die gewünschte Höhe einstellen. • Schraube wieder festziehen.

  • Seite 65: Abschwenkbare Beinstützen

    Abschwenkbare Beinstützen 9.2.1 Standard-Fußstütze mit voreingestelltem Winkel 9.2.1.1 Fußstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Fußstütze. Wenn die Fußstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden.

  • Seite 66: Winkel Einstellen

    9.2.1.2 Winkel einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • Innensechskantschlüssel 6 mm • Hammer •...
  • Seite 67 • Gewünschten Winkel einstellen. • Schraube (1) wieder festziehen.

  • Seite 68: Endanschlag Der Fußstütze Einstellen

    9.2.1.3 Endanschlag der Fußstütze einstellen Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • 1x Gabelschlüssel 10 mm Die Endposition der Fußstütze wird durch einen Gummipuffer (1) bestimmt. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw. nach oben oder nach unten verschoben werden (B).
  • Seite 69 • Schraube (1) mit dem Innensechskantschlüssel lösen und Fußstütze nach oben schwenken, um an den Gummipuffer heranzukommen. • Kontermutter (1) mit dem Gabelschlüssel lösen.
  • Seite 70 • Gummipuffer in die gewünschte Position bringen • Kontermutter wieder festdrehen • Fußstütze in die gewünschte Position bringen. • Schraube wieder festdrehen.

  • Seite 71: Länge Der Fußstütze Einstellen

    9.2.1.4 Länge der Fußstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 72: Manuell Höhenverstellbare Beinstütze 90° - 0

    9.2.2 Manuell höhenverstellbare Beinstütze 90° - 0° 9.2.2.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden.

  • Seite 73: Winkel Einstellen

    9.2.2.2 Winkel einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! • Klemmhebel (1) lösen. • Gewünschten Winkel einstellen. •...

  • Seite 74: Endanschlag Der Beinstütze Einstellen

    9.2.2.3 Endanschlag der Beinstütze einstellen Voraussetzungen: • 1x Gabelschlüssel 10 mm Die Endposition der Beinstütze wird durch einen Gummipuffer (A) bestimmt. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw. nach oben oder nach unten verschoben werden (B).
  • Seite 75 • Klemmhebel (1) lösen und Beinstütze nach oben schwenken, um an den Gummipuffer heranzukommen. • Kontermutter (1) mit dem Gabelschlüssel lösen.
  • Seite 76 • Gummipuffer in die gewünschte Position bringen • Kontermutter wieder festdrehen • Fußstütze in die gewünschte Position bringen. • Klemmhebel wieder festziehen.

  • Seite 77: Länge Der Beinstütze Einstellen

    9.2.2.4 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 78: Tiefe Der Wadenplatte Einstellen

    9.2.2.5 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 79: Höhe Der Wadenplatte Einstellen

    9.2.2.6 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 80: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    9.2.2.7 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 81: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 9.2.2.8 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 82: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    9.2.2.9 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 83: Manuell Höhenverstellbare Beinstütze 80° - 0° Mit Ergonomischem

    9.2.3 Manuell höhenverstellbare Beinstütze 80° - 0° mit ergonomischem Längenausgleich 9.2.3.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden.

  • Seite 84: Winkel Einstellen

    9.2.3.2 Winkel einstellen ACHTUNG: Quetschgefahr! • Nicht in den Drehbereich der Beinstütze fassen! ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! •...
  • Seite 85 • Absenken: Beinstütze im Fußplattenbereich halten, seitlichen Verstellhebel ziehen (1) und Beinstütze langsam absenken.

  • Seite 86: Länge Der Beinstütze Einstellen

    9.2.3.3 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 87: Tiefe Der Wadenplatte Einstellen

    9.2.3.4 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 88: Höhe Der Wadenplatte Einstellen

    9.2.3.5 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 89: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    9.2.3.6 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 90: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 9.2.3.7 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 91: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    9.2.3.8 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 92: Elektrisch Höhenverstellbare Beinstütze 80° - 0° Mit Ergonomischem Längenausgleich92

    9.2.4 Elektrisch höhenverstellbare Beinstütze 80° - 0° mit ergonomischem Längenausgleich 9.2.4.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden.

  • Seite 93: Winkel Einstellen

    9.2.4.2 Winkel einstellen ACHTUNG: Quetschgefahr! • Nicht in den Drehbereich der Beinstütze fassen! ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Die elektrisch höhenverstellbare Beinstütze wird über das Fahrpult betätigt.

  • Seite 94: Länge Der Beinstütze Einstellen

    9.2.4.3 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Gabelschlüssel 10 mm •...

  • Seite 95: Tiefe Der Wadenplatte Einstellen

    9.2.4.4 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 96: Höhe Der Wadenplatte Einstellen

    9.2.4.5 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 97: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    9.2.4.6 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 98: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 9.2.4.7 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 99: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    9.2.4.8 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 100: Elektrik

    Elektrik 10.1 Sicherung der Fahrelektronik Die Fahrelektronik des Fahrzeuges ist mit einer Überlastsicherung ausgestattet. Bei schwerer Belastung des Antriebs über einen längeren Zeitraum (z.B. bei steilen Bergauffahrten) und vor allem bei gleichzeitig hoher Außentemperatur, kann sich die Elektronik überhitzen. In diesem Fall wird die Leistung des Fahrzeuges allmählich gedrosselt, bis es schließlich zum Stillstand kommt.

  • Seite 101: 10.1.1 Die Hauptsicherung

    Überlastung geschützt. Die Hauptsicherung sitz am Verbindungskabel zwischen den Batterien. HINWEIS Eine defekte Hauptsicherung darf nur nach der Überprüfung der gesamten elektrischen Anlage ausgetauscht werden. Der Austausch muss von einem Invacare®-Fachhändler vorgenommen werden. Den Sicherungstyp finden Sie im Kapitel "Technische Daten" ab Seite 130. 10.2 Batterien 10.2.1 Wissenswertes über Batterien...
  • Seite 102 Fahrzeug am Ladegerät angeschlossen bleiben. Die Batterien können mit dem vorgeschriebenen Ladegerät nicht überladen werden. Bitte verwenden Sie immer nur Ladegeräte der Klasse 2. Solche Ladegeräte dürfen beim Ladevorgang unbeaufsichtigt gelassen werden. Alle Ladegeräte, die von Invacare® mitgeliefert werden, erfüllen dieses Erfordernis.

  • Seite 103: 10.2.2 Batterien Laden

    ACHTUNG: Explosionsgefahr und Gefahr der Zerstörung der Batterien, wenn das falsche Ladegerät verwendet wird! • Verwenden Sie nur das mit Ihrem Fahrzeug mitgelieferte Ladegerät bzw. ein von Invacare® empfohlenes Ladegerät! Verletzungsgefahr durch Stromschlag und Gefahr der Zerstörung des Ladegeräts, wenn das Ladegerät nass wird!
  • Seite 104 Batterien laden • Elektrorollstuhl am Fahrpult ausschalten. • Ladegerät am Fahrpult anschließen. Die Ladebuchse befindet sich an der Unterseite des Fahrpults (1). • Ladegerät ans Stromnetz anschließen und gegebenenfalls einschalten. • Nach dem Ladevorgang das Ladegerät erst vom Stromnetz trennen, dann die Steckverbindung zum Fahrpult trennen.

  • Seite 105: 10.2.3 Batterien Austauschen

    10.2.3 Batterien austauschen ACHTUNG: Verletzungsgefahr, falls die Batterien bei Montage- und Wartungsarbeiten unsachgemäß behandelt werden! • Die Installation neuer Batterien sollte nur von autorisiertem Fachpersonal ausgeführt werden! • Warnhinweise auf den Batterien beachten! • Beachten Sie das hohe Gewicht der Batterien! •...

  • Seite 106: 10.2.3.1 Sitz Nach Vorne Schwenken

    Hinweis! Der Sitz lässt sich nach oben schwenken, um eine Sichtprüfung der darunter liegenden Komponenten - wie z.B. Batterien oder Hauptsicherung - zu ermöglichen. Wartungsarbeiten sollten aber nicht unternommen werden, während sich der Sitz in dieser Position befindet. Dazu empfiehlt es sich, die Halteschrauben hinten am Sitzrahmen zu entfernen, und den Sitz komplett nach vorne zu kippen (Servicestellung).
  • Seite 107 Der Entrieglungsknopf des Sitzes befindet sich vorne unter der Sitzkante (2). ACHTUNG: Beschädigung des Rollstuhls möglich! • Bitte achten Sie beim Kippen des Sitzes darauf, das die Befestigungsteile des Rückenrahmens die Seiten- bzw. Heckverkleidung nicht beschädigt!
  • Seite 108 • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen. Der Sitz rastet in dieser Position ein.
  • Seite 109 • Sitz vorsichtig nach oben und nach vorne ziehen. Je nach Position der Sitzkantelung, bleibt der Sitz entweder in der rechts gezeigten Position stehen, oder er schwenkt weiter nach vorne.

  • Seite 110: 10.2.3.2 Batterien Entfernen

    10.2.3.2 Batterien entfernen • Isolierschuh der Kabelbrücke mit Sicherung (1) am Minuspol (blaues Kabel) entfernen. • Batterieklemme mit Schraubenschlüssel lösen und Schraube entfernen. • Isolierschuh der Kabelbrücke am Pluspol (rotes Kabel) entfernen. • Batterieklemme mit Schraubenschlüssel lösen und Kabel entfernen. •...
  • Seite 111 • Haltegurte der Batterien öffnen. • Beide Batterien an den Tragegurten aus dem Rollstuhlrahmen entnehmen.

  • Seite 112: 10.2.3.3 Neue Batterien Anschließen

    10.2.3.3 Neue Batterien anschließen • Stellen Sie die Batterien mit den Batteriepolen zueinander gerichtet in den Rollstuhlrahmen. • Schließen Sie die Kabel der Batterien in umgekehrter Reihenfolge zu Abschnitt "Batterien entfernen" auf Seite 110 an. • Fädeln Sie die Spanngurte wie im Foto gezeigt ein.Sichern Sie die Batterien durch Festziehen der Spanngurte.
  • Seite 113 • Sitz wieder in Sitzposition bringen. • Halteschrauben (1) neu positionieren und festdrehen. • Um den Sitz wieder vollständig nach unten zu schwenken, den Sitz mit einer Hand gegen Herunterfallen sichern und mit der anderen Hand den Aufsteller (1) vorsichtig nach hinten drücken. Der Sitz ist jetzt entriegelt und kann vorsichtig heruntergelassen werden.

  • Seite 114: 10.2.3.4 Mit Beschädigten Batterien Richtig Umgehen

    • Transportieren Sie beschädigte Batterien nur in geeigneten säurefesten Behältern. • Reinigen Sie alle mit Säure in Kontakt gekommenen Gegenstände mit reichlich Wasser. Verbrauchte oder beschädigte Batterien richtig entsorgen Verbrauchte und beschädigte Batterien werden von ihrem Sanitätshaus oder der Firma Invacare® zurückgenommen.

  • Seite 115: Instandhaltung

    Instandhaltung HINWEIS Lassen Sie Ihr Elektrofahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. Reinigung des Fahrzeuges Beachten Sie bei der Reinigung des Fahrzeuges folgende Punkte: • Verwenden Sie lediglich ein feuchtes Tuch und einen sanften Reiniger.
  • Seite 116 Wartungsarbeiten Sitz- und Rückenpolster: - Auf einwandfreien Zustand prüfen. Seitenteil und Armauflage: - Sind alle Befestigungselemente eingebaut? - Lassen sich Armlehnen / Seitenteile ohne übermäßigen Kraftaufwand ausbauen und einbauen? - Sind die Armlehnen in ihrer Stellung gesichert? Beinstützen: - Rasten die Beinstützen einwandfrei ein (nur bei abnehmbaren Beinstützen)? - Funktionieren die Verstellmöglichkeiten einwandfrei? Bereifung:...
  • Seite 117 Reinigung: - Alle Teile vorsichtig reinigen. Bei Bedarf Lassen Sie Ihr Fahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. Eine vollständige Checkliste der durchzuführenden Prüf- und Wartungsarbeiten ist im Werkstatthandbuch zu finden, das bei Invacare® erhältlich ist.

  • Seite 118: Wartungs- Und Reparaturarbeiten

    Nachfolgend werden Reparaturarbeiten beschrieben, die vom Benutzer durchgeführt werden können. Zu den Ersatzteilspezifikationen siehe bitte das Kapitel "Technische Daten" auf Seite 130 oder die Serviceanleitung, erhältlich bei Invacare® (sehen Sie bitte hierzu die Adressen und Telefonnummern im Abschnitt "Wie erreichen Sie Invacare®?" auf Seite 2). Falls Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Invacare®-Fachhändler.

  • Seite 119: Reifenpanne Reparieren (Pneumatische Bereifung Typ 4.00-8")

    12.1.1 Reifenpanne reparieren (pneumatische Bereifung Typ 4.00-8") Voraussetzungen: • Torx-Schraubenschlüssel TX-40 • Innensechskant-Schlüssel 5 mm • Reparaturkit für Schlauchreifen oder ein neuer Schlauch. • Talkumpuder Rad demontieren • Fahrzeug aufbocken (Holzklotz unter den Rahmen legen). • 4 Senkkopfschrauben (1) mit dem Torx- Schraubenschlüssel herausdrehen.
  • Seite 120 Reifenpanne reparieren • Ventilkappe abschrauben. • Reifen durch Drücken des Federstiftes im Ventil vollständig entlüften. • 5 Zylinderkopfschrauben (Rückseite des Rades, 2) mit dem Innensechskant-Schlüssel herausdrehen. • Felgenhälften aus der Decke herausnehmen. • Schlauch aus der Laufdecke herausnehmen. • Schlauch reparieren und einsetzen bzw. neuen einsetzen.

  • Seite 121: Reifenpanne Reparieren (Pneumatische Bereifung Typ 3.10/4.50-6)

    12.1.2 Reifenpanne reparieren (pneumatische Bereifung Typ 3.10/4.50-6) Voraussetzungen: • Flacher Schraubendreher • Innensechskantschlüssel 10 mm • Gabelschlüssel 24 mm • Reparaturkit für Schlauchreifen oder ein neuer Schlauch. • Talkumpuder Rad demontieren • Fahrzeug aufbocken (Holzklotz unter den Rahmen legen). • Abdeckkappe (1) vorsichtig mit dem flachen Schraubendreher entfernen.
  • Seite 122 • Achse (2) mit dem Innensechskantschlüssel kontern und Mutter auf der Innenseite der Schwinge (verdeckt) mit dem Gabelschlüssel lösen. • Rad samt Achse nach außen abziehen. HINWEIS Der Einbau geschieht in umgekehrter Reihenfolge. Achten Sie darauf, dass das Rad auf der gleichen Seite und in der gleichen Laufrichtung wieder eingesetzt wird, wie es ausgebaut wurde.
  • Seite 123 Reifenpanne reparieren • Ventilkappe abschrauben. • Reifen durch Drücken des Federstiftes im Ventil vollständig entlüften. • 5 Zylinderkopfschrauben (Rückseite des Rades, 2) mit dem Innensechskant-Schlüssel herausdrehen. • Felgenhälften aus der Decke herausnehmen. • Schlauch aus der Laufdecke herausnehmen. • Schlauch reparieren und einsetzen bzw. neuen einsetzen. HINWEIS Wenn der alte Schlauch repariert und wieder eingesetzt werden soll, und bei der Reparatur nass geworden ist, kann es den Einbau erleichtern, den Schlauch mit etwas Talkum zu pudern.

  • Seite 124: Transport

    Transport ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! 13.1 Verladen des Rollstuhls ACHTUNG: Kippgefahr, falls der Rollstuhl über eine Rampe, die die maximale sichere Neigung übersteigt zu einem Transportfahrzeug transferiert wird bzw.

  • Seite 125: Den Rollstuhl Für Den Transport Sichern

    • Fahren oder schieben Sie Ihren Elektrorollstuhl über eine geeignete Rampe in das Transportfahrzeug. 13.2 Den Rollstuhl für den Transport sichern ACHTUNG: Verletzungsgefahr! • Falls Sie Ihren Elektrorollstuhl in einem Transportfahrzeug nicht fest verankern können, ist es nicht empfehlenswert, ihn in diesem zu transportieren! •...

  • Seite 126: Wiedereinsatz

    • Beim Umrüsten des Rollstuhls für den Wiedereinsatz unbedingt die Konfigurationstabelle beachten! • Der Sitz muss bei einigen Sitzsystemen und -tiefen nach hinten versetzt werden! Gegebenfalls muss ein Sitzrahmen, der zwei Sitzpositionen ermöglicht von Invacare bestellt werden (als Ersatzteil erhältlich)! Hinweis! Benutzen Sie die verschiedenen Bohrlöcher im Sitzträger zum Einstellen der Sitzposition (vordere...
  • Seite 127 • Sitz in der hinteren Position = hintere Bohrlöcher (1) zum befestigen der Sitzplatte verwenden. • Sitz in der vorderen Position = vordere Bohrlöcher (2) zum befestigen der Sitzplatte verwenden. Hinweis! Wenn der Sitz in der hinteren Position ist, müssen kurze Lampenhalter (1) für die Scheinwerfer eingesetzt werden, wenn der Sitz in der vorderen Position ist, müssen lange Lampenhalter (2) eingesetzt werden (als Ersatzteil erhältlich).

  • Seite 128: 14.1.1 Konfigurationstabelle

    14.1.1 Konfigurationstabelle Sitzsystem Sitztiefe Position des Sitzes Radscheiben Pannensichere Reifen hinten Standard Hinten Vorne Vorne Contour Hinten Erforderlich Erforderlich Hinten Erforderlich Vorne Flex Hinten Erforderlich Erforderlich Hinten Erforderlich Erforderlich Hinten Erforderlich Recaro Vorne...

  • Seite 129: Entsorgung

    • Die Kunststoffteile werden der Kunststoffverwertung zugeführt. • Elektrische Bauteile und Leiterplatten werden als Elektronikschrott entsorgt. • Leere oder beschädigte Batterien können bei Ihrem Sanitätshaus oder bei Invacare® zurückgegeben werden. • Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen.

  • Seite 130: Technische Daten

    Zulässige Betriebs- und Lagerungsbedigungen Temperaturbereich Betrieb nach • -25° … +50 °C ISO 7176-9: Temperaturbereich Lagerung • -40° … +65 °C nach ISO 7176-9: Ladegerät Invacare® BAT- GC0812 Ausgangsstrom • 8A Ausgangsspannung • 24V Eingangsspannung • 200 – 250V Betriebstemperatur (Umgebung) •...

  • Seite 131: Abmessungen

    Elektrisches System 6 km/h-Version 10 km/h-Version Batterien • 2 x 12V, 47,4 Ah (5h) / 60 Ah (20h) • 2 x 12V, 63 Ah (5h) / 73,6 Ah (20h) • 2 x 12V, 80,5 Ah (5h) / 97,6 Ah (20h) (Recommended charger: Powercharge®...
  • Seite 132 Abmessungen Standard Kontur Flex Recaro Gesamtlänge (ohne • 1030 mm Beinstützen) Sitzhöhe **** • 510 mm Sitzbreite (Verstellbereich • 430 mm (440 • 430 mm (440 • 380 mm (390 • 360/520 (490 der Armlehnen in - 480 mm**) - 480 mm**) mm**) - 530 mm) Klammern)
  • Seite 133 Nutzung der Batterien für Beleuchtung, Servos usw. **** Ohne Sitzkissen gemessen ***** Das tatsächliche Leergewicht hängt von der Ausstattung des Rollstuhls ab. Jeder Invacare® Rollstuhl wird beim Verlassen des Werkes gewogen. Das ermittelte Leergewicht (inklusive Batterien) finden Sie auf dem Typenschild! ****** Statische Stabilität gemäß...

  • Seite 134: Ausgeführte Inspektionen

    Ausgeführte Inspektionen Es wird mit Stempel und Unterschrift bestätigt, dass alle im Inspektionsplan der Wartungs- und Reparaturanleitung aufgeführten Arbeiten ordnungsgemäß ausgeführt wurden. Die Liste der auszuführenden Inspektionsarbeiten befindet sich in der Serviceanleitung, erhältlich bei Invacare®. Übergabeinspektion 1. Jahresinspektion Stempel des Fachhändlers / Datum / Unterschrift Stempel des Fachhändlers / Datum / Unterschrift...

Inhaltsverzeichnis
