手順 4 : 背面が平らなテレビに薄型モニター取り付け金具を取り付ける
注意 : 背面が湾曲しているテレビや、 ネジ込みインサートの近くに凹凸のあるテレビについては、 手順 5 にそのまま進んでください。
テレビの背面にあるねじ込みインサートに各種ボルト (O、 P、 Q、 R) を手で差し込んでみて、 ご使用のテレビに適したボルトの直径を選定します。
電気抵抗を感じたら、 すぐに中断してください。
正しい直径のボルト (O、 P、 Q、 R) を選んだら、 下の該当する図を参照してボルトを適切なロックワッシャー (W、 X、 Y、 Z) または対応するワッシ
ャー (CC、 DD)、 薄型モニター取り付け金具 (F)、 モニター取り付け金具の拡張部品 (B) を通してからテレビにねじ込みます。
薄型モニター取り付け金具 (F) がテレビの高さの中央に位置し、 金具同士が平行になっていることを確認します。
ボルト (O、 P、 Q、 R) を締め、 薄型モニター取り付け金具 (F) をテレビに固定します。
M6
M4
径ボルト
径ボルト
Q
O
Y
W
DD
CC

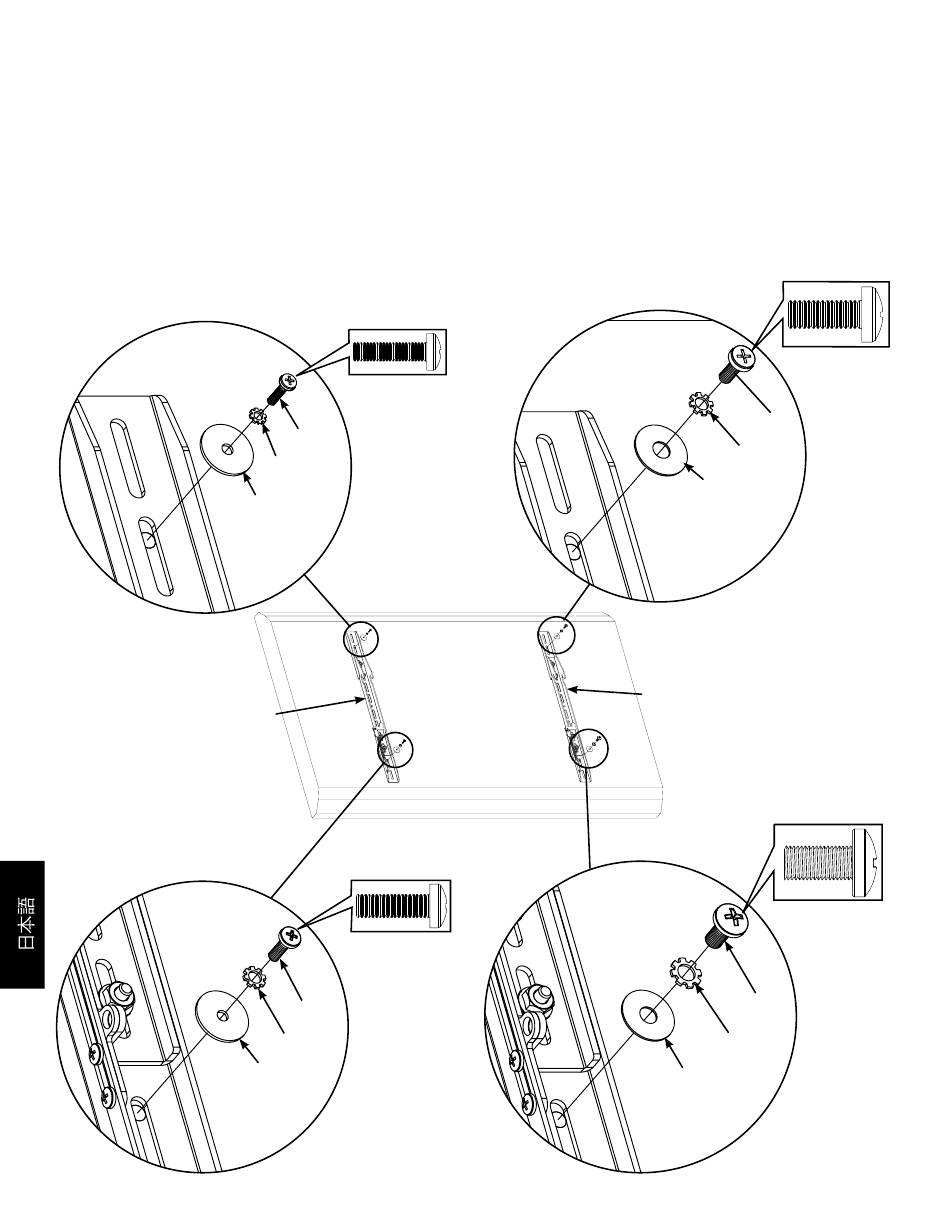

図 4
