Schritt 5: Die Flachprofil-Monitorhalterung an einem Fernsehgerät mit gewölbter Rückseite oder einem Hindernis an der Aus-
sparung für die Gewindeeinsätze montieren.
Zunächst durch probeweises Eindrehen der Schrauben in die Gewindeeinsätze an der Rückseite des Fernsehgeräts die erforderliche
Schraubengröße (S, T, U, V) für das Fernsehgerät ermitteln. Wenn ein Widerstand zu spüren ist, sofort mit dem Drehen aufhören.
Wenn Sie den richtigen Schraubendurchmesser (S, T, U, V), ermittelt haben, beachten Sie die entsprechende Abbildung weiter unten.
Drehen Sie die Schraube durch die geeignete Sicherungsunterlegscheibe (W, X, Y, Z), die dazugehörige Unterlegscheibe (CC, DD), die
Flachprofil-Monitorhalterung (F) oder Monitorhalterverlängerung (B), eine zweite Unterlegscheibe (CC, nur M4/M5), einen Abstandhalter
(AA, BB) und schließlich in das Fernsehgerät.
Achten Sie darauf, dass die Flachprofil-Monitorhalterungen (F) vertikal mittig und aufeinander ausgerichtet sind.
Ziehen Sie die Schrauben (S, T, U, V) fest an und sichern Sie so die Flachprofil-Monitorhalterung (F) am Fernsehgerät.
M4
Schraube
M6
Schraube
W
Y
S
CC
U
DD
AA
BB
CC

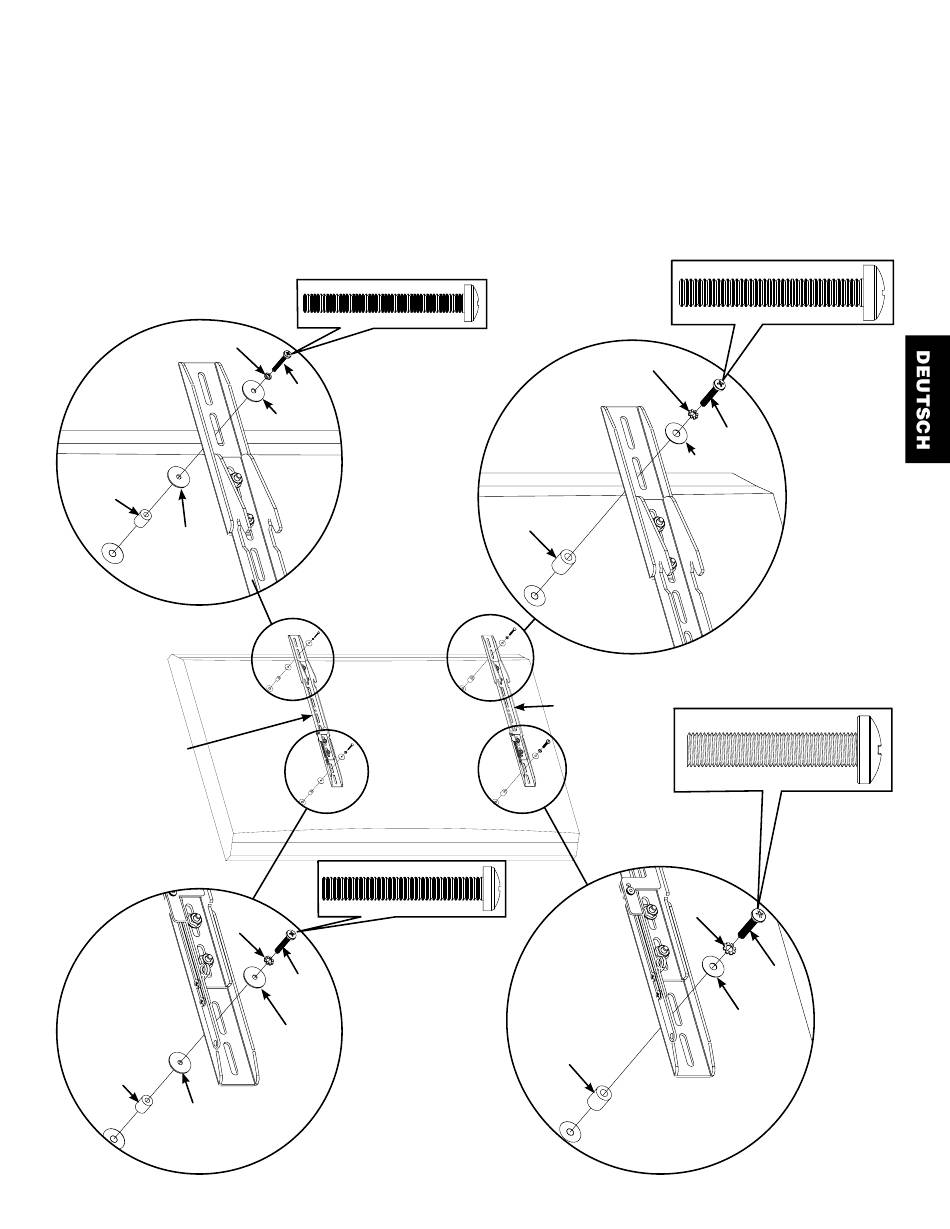

Abbildung 5
F
F
M8
Schraube
M5
Schraube
Z
X
V
T
DD
CC
BB
AA
CC
