Inhaltszusammenfassung für Sanus Systems VM200

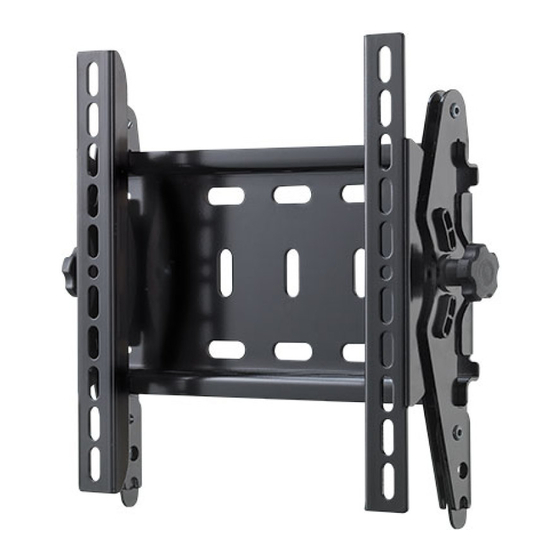

- Seite 11 Montageanweisungen für das Modell: VM200 Wir freuen uns, dass Sie sich für eine VisionMount™-Wandhalterung von Sanus Systems entschieden haben. Das Gerät VM200 ist zur Montage von LCD-Flachbildfernsehern mit einer Bildschirmdiagonale von 40 Zoll und einem Gewicht von höchstens 36,3 kg an einer vertikalen Wand vorgesehen. Der Fernseher lässt sich mühelos um ± 20° neigen.
- Seite 12 Schritt 1: Montage der Monitorklammern an einem Fernseher mit flacher Rückseite Zunächst die erforderliche Schraubengröße (g, h, i) für den Fernseher durch probeweises Eindrehen der Schrauben in die Gewindeeinsätze an der Rückseite des Fernseher eindrehen. Wenn ein Widerstand zu spüren ist, sofort aufhören! Sobald der korrekte Durchmesser ermittelt ist, die entsprechende untenstehende Abbildung beachten.
- Seite 13 Schritt 2: Montage der Monitorklammern für einen Fernseher mit einer gekrümmten Rückseite oder einem Hindernis am Gewindeeinsatz Zunächst die erforderliche Schraubengröße (j, k, l) für den Fernseher durch probeweises Eindrehen der Schrauben in die Gewindeeinsätze an der Rückseite des Fernsehers bestimmen.
- Seite 14 Schritt 3: Montage der Wandplatte – Es wird Zubehör zur Montage an Holzbalkenträgern, Ziegelwänden, Massivbeton und Betonsteinen mitgeliefert. Montage an einem Holzbalkenträger: Die Wandplatte (a) muss an einem Holzbalkenträger montiert werden. Die Wandplatte als Schablone für die Positionierung auf der Wand benutzen. Eine Schraube muss in der oberen Schlitzreihe und in die andere in dem entsprechenden Schlitz der unteren Reihe sitzen.
