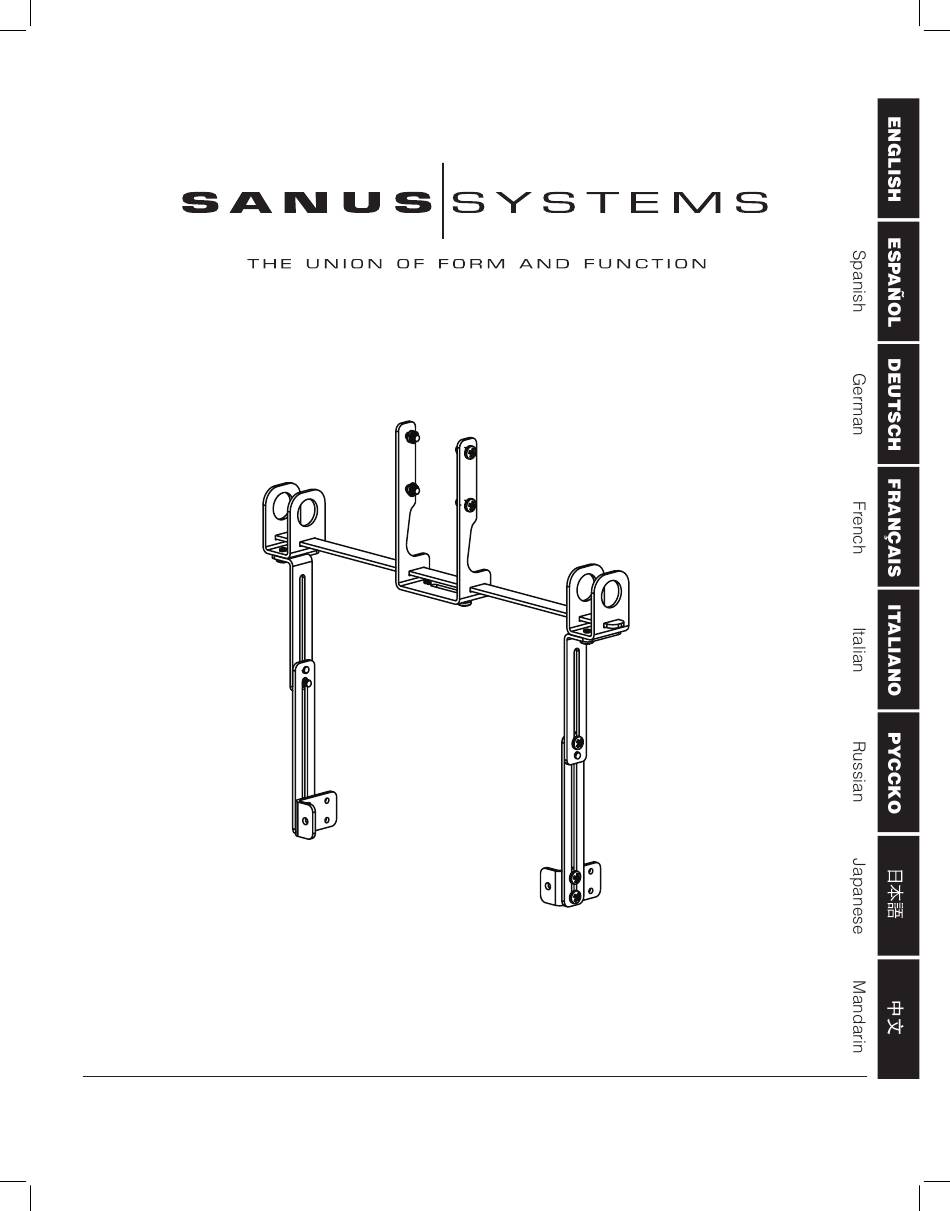

International Assembly Instructions for model VMCC1
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA 11.16.05
Customer Service: (800) 359-5520 • (651) 484-7988 • fax (651) 636-0367
Customer Service Europe: 31 (0)20 5708938 • fax 31 (0)20 5708989
See complementary Sanus products at www.sanus.com
VMCC1ins_010606_ML.indd 1
1/16/06 10:31:46 AM
Inhaltsverzeichnis
Verwandte Anleitungen für Sanus Systems VMCC1
Inhaltszusammenfassung für Sanus Systems VMCC1

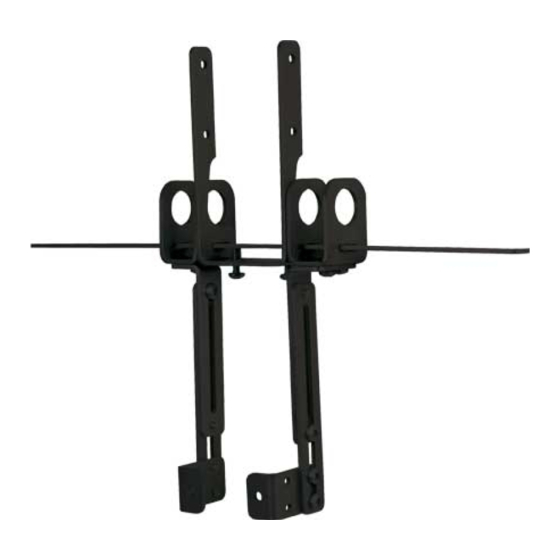

- Seite 19 F U N K T I O N Montageanweisungen für Modell VMCC1 Wir freuen uns, dass Sie sich für Modell VMCC1 von Sanus Systems entschieden haben. Mit Modell VMCC1 wird ein Centerlautsprecher unter einer Flachbildschirmwandhalterung der Modelle VMSA, VMAA, VMAA18, VMAA26, VMDD oder VMDD26 von Sanus angebracht.
-
Seite 20: Detailansicht
Für die Montage an den Modellen VMSA, VMAA, VMAA18 und VMAA26 siehe Schritt 1 bis 6. Für die Montage an Modell VMDD und VMDD26 siehe Schritt 7 bis 12. Schritt 1: Halterung von der Wandplatte abnehmen und untere Querstange aus der Halterung herausziehen. Halterung von der Wandplatte abnehmen. - Seite 21 Schritt 3: Anbringen der Stangenhalterungen Die untere Querstange durch die Stangenhalterung (e), die Achseneinheit, eine weitere Stangenhalterung und die zweite Monitorhalterung schieben. Die Querstange durch die zweite Monitorhalterung schieben und alle drei Spannvorrichtungen fest an die Querstange anschrauben. Siehe Abbildung 3. Abbildung 3 Monitorhalterung Monitor-...
-
Seite 22: Schritt 5: Konfiguration Der Lautsprecherhalterungen
Schritt 5: Konfiguration der Lautsprecherhalterungen Die Lautsprecherhalterungen werden wie in der Abbildung unten dargestellt konfiguriert. Alle Schrauben mit einem Kreuzschlitzschrauben- dreher festziehen. Den Vorgang für die zweite Lautsprecherhalterung wiederholen. Die zusammengefügten Ansatzstücke können vertikal verstellt werden, um die vertikale Position der Lautsprecher einzustellen. Die Lautsprechertiefe wird mit den vorderen bzw. hinteren Bohrungen in der Lautsprecherhalterung (f) eingestellt. - Seite 23 Montageanweisungen für die Flachbildschirmwandhalterungen Modell VMDD und VMDD26 Schritt 7: Halterung von der Wandplatte abnehmen und untere Querstange aus der Halterung herausziehen. Halterung von der Wandplatte abnehmen. Die Inbusschrauben in den vier unteren Spannvorrichtungen lockern und die untere Querstange aus der Halterung herausziehen. Siehe Abbildung 7. Abbildung 7 Spann- vorrichtungen...
- Seite 24 Schritt 9: Anbringen der Stangenhalterungen Hinweis: Wenn die Stützschiene in Schritt 8 nicht angebaut wurde, in diesem Schritt nur die Querstange wieder anbauen. Die untere Querstange durch die erste Monitorhalterung, die erste Stangenhalterung (e), beide Achseneinheiten, die zweite Stangenhalterung und die zweite Monitorhalterung schieben. Die Querstange durch die zweite Monitorhalterung schieben und alle vier Spannvorrichtungen fest an die Querstange anschrauben.
- Seite 25 Schritt 11: Anbringen der Lautsprecherhalterungen an der Einheit – Stützschiene nicht angebaut Je eine Schraube 1/4-20 x 3/8 (j) nach oben durch alle oberen Ansatzstücke (a, b) und durch den Schlitz in der Achsenhalterung (d) in eine Mutter 1/4-20 (m) eindrehen. Festziehen, um das obere Ansatzstück zu befestigen. Siehe Abbildung 11. Hinweis: Für Lautsprecher mit Gewindeeinsätzen im Abstand von 9,5 cm bis 14,5 cm müssen die Winkel der Lautsprecherhalterungen voneinander wegweisen.
- Seite 26 Arme neu positionieren, bis der Centerlautsprecher sich in der gewünschten Position befindet. Siehe Schritt 5 für die Tiefeneinstellung des Lautsprechers. Abbildung 13 Lautsprecher Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA 16.11.05 Kundendienst: 800.359.5520. Siehe ergänzende Sanus-Produkte unter www.sanus.com. VMCC1ins_010606_ML.indd 26 1/16/06 10:32:19 AM...
