Шаг 6. Установка предохранительных болтов (только для наклонных кронштейнов монитора)
Ввинтите предохранительный болт (I) в нижнюю часть каждого наклонного кронштейна (D и E), приблизительно на 0,6 см, как показано на рисунке 6.
ПРИМЕЧАНИЕ. Не затягивайте предохранительные болты (I). Предохранительные болты затягиваются после монтажа телевизора и
наклонных кронштейнов (D & E) на настенную крепежную пластину (A).
Шаг 7. Конфигурирование настенной крепежной пластины
Ширина сборной настенной крепежной пластины (A) может регулироваться в пределах от 68,6 см до 106,7 см. Определите нужную ширину сборной
настенной пластины, руководствуясь следующими критериями:
• Ширина телевизора (общая ширина сборной настенной крепежной пластины должна быть меньше полной ширины телевизора).
• Ширина системы отверстий в телевизоре (ширина пластины должна превышать расстояние по горизонтали между резьбовыми вставками на задней
панели телевизора не менее, чем на 5,1 см.
• Расстояние между стойками каркасной стены (компания Sanus рекомендует фиксировать крепления под телевизоры весом более 56,7 кг к трем стойкам).
Изменение ширины сборной настенной крепежной пластины (A):
Снимите все гайки с фланцем и нейлоновые шайбы, как показано на
рисунке 7A
Снимите центральную часть настенной крепежной пластины (A), как
показано на рисунке 7B.
Разъедините левую и правую части настенной пластины (A) и
разнесите их на нужную ширину. Установите центральную часть
настенной крепежной пластины так, чтобы зубцы в ее нижней части
вошли в прорези левой и правой частей. При этом резьбовые шпильки
удлинительных панелей должны совпасть с отверстиями в среднем
ряду отверстий центральной пластины, как показано на рисунке 7C.

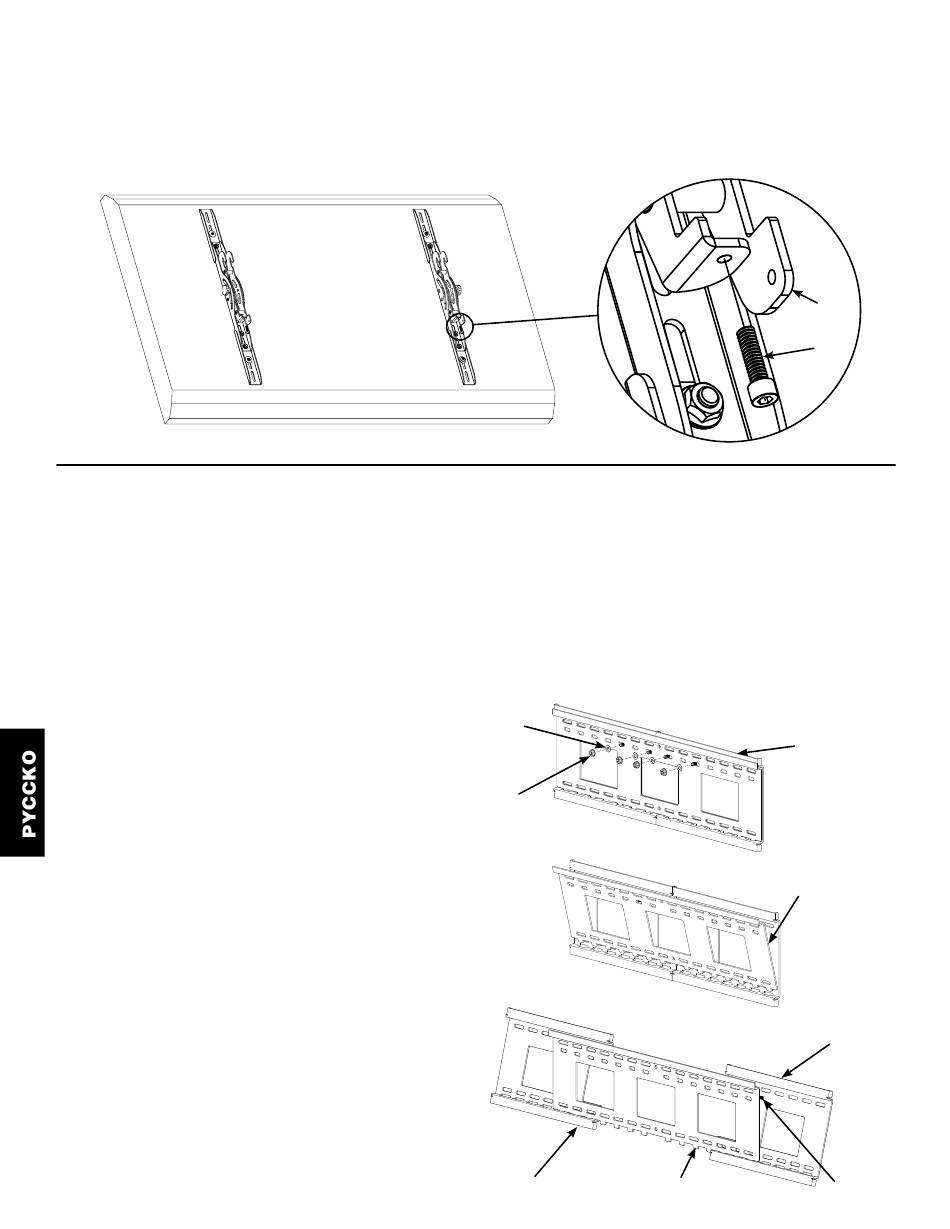

Рисунок 6
Нейлоновая
шайба
Гайка с
фланцем
Левый
Центральная
удлинитель
часть пластины
D и E
I
Рисунок 7A
Настенная
крепежная
пластина (A)
Рисунок 7B
Центральная часть
пластины
Рисунок 7C
удлинитель
Правый
Резьбовые
шпильки
