Schritt 9: Das Fernsehgerät an die Wandplatte hängen
VORSICHT: Bei manchen Fernsehgeräten sind zwei Personen zum Anheben erforderlich. Sanus Systems haftet nicht für
Personen- oder Sachschäden.
VORSICHT: Die Monitorhalterungen müssen auf den linken und rechten Verlängerungsblechen der Wandplattenbaugruppe
aufliegen, sie dürfen nicht direkt auf der Mittelplatte hängen.
HINWEIS: Achten Sie bei der Flachprofil-Monitorhalterung darauf, dass der Riegel sich in der offenen Position befindet.

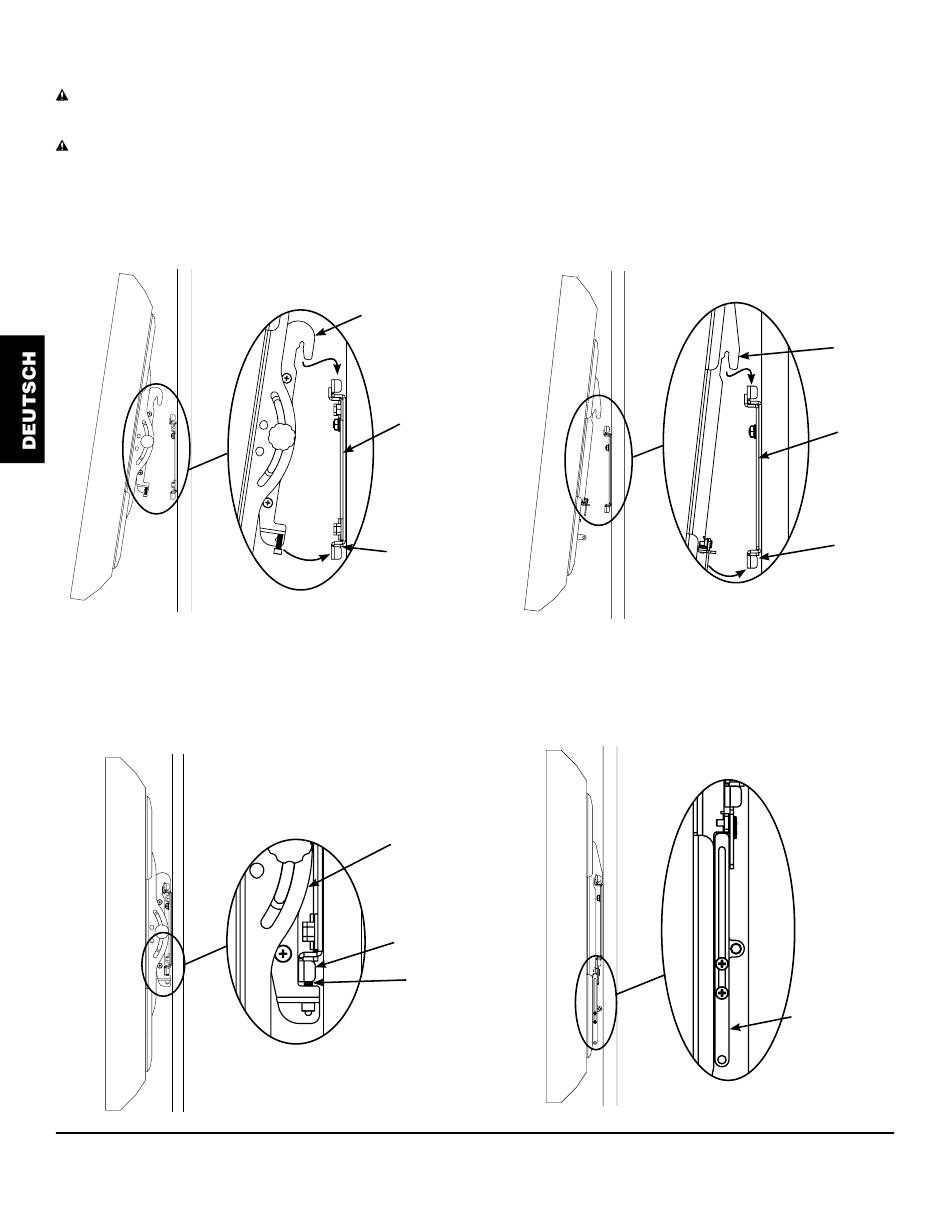

Haken Sie die neigbare Monitorhalterung (D, E), siehe Abbildung 9A bzw. die Flachprofil-Monitorhalterung (F), siehe Abbildung 9B, über
das Oberteil der Wandplattenbaugruppe (A) ein. Lassen Sie anschließend das Unterteil der Monitorhalterung unter das Unterteil der
Wandplattenbaugruppe kippen.
Abbildung 9A
Ziehen Sie bei der neigbaren Monitorhalterung (D, E) die Sicherungsschrauben (I) mit dem Inbusschlüssel (J) fest, sodass sie hinter der
unteren Nase der Wandplattenbaugruppe (A) sitzen, siehe Abbildung 9C. Bei der Flachprofil-Monitorhalterung (F) kippen Sie den Riegel
nach unten, siehe Abbildung 9D.
Nachdem Sie bei der neigbaren Monitorhalterung (D, E) den Druck der Rändelschrauben eingestellt haben, können Sie Ihr neues
Flachfernsehgerät kippen, ohne die Rändelschrauben erneut festziehen zu müssen.
Abbildung 9C
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA (100039)
Kundendienst: 800.359.5520. Ergänzende Sanus-Produkte finden Sie unter www.sanus.com.
D, E
A
untere
Nase
D, E
untere
Nase
I
Abbildung 9B
Abbildung 9D
Riegel
F
A
untere
Nase
