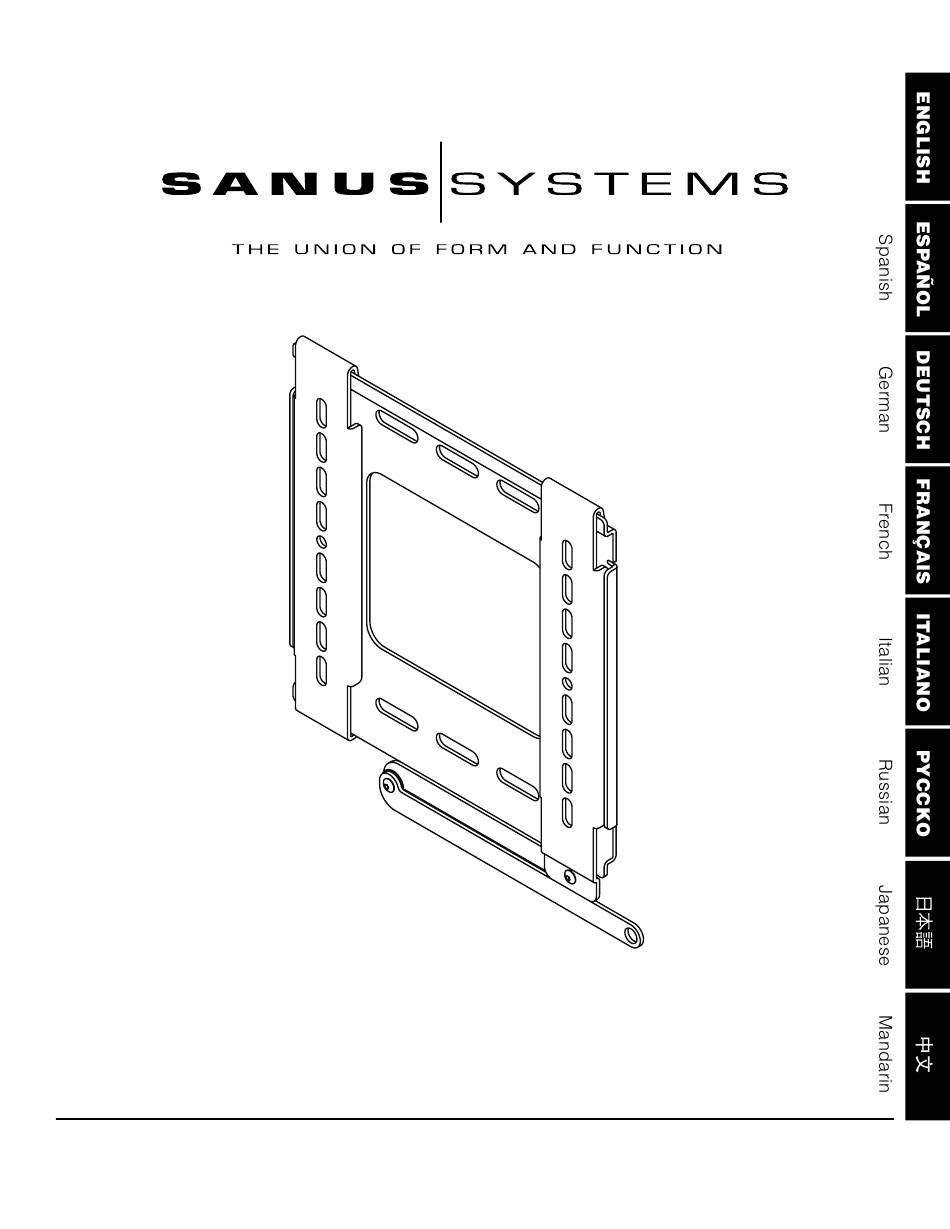

International Assembly Instructions for model VM300
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 7.05.05
Customer Service: (800) 359-5520 • (651) 484-7988 • fax (651) 636-0367
Customer Service Europe: 31 (0)20 5708938 • fax 31 (0)20 5708989
See complementary Sanus products at www.sanus.com

Werbung

loading

Inhaltszusammenfassung für Sanus Systems VM300

  • Seite 11 Montageanweisungen für das Modell VM300 Wir freuen uns, dass Sie sich für eine Vision Mount-Wandhalterung von Sanus Systems entschieden haben. Das Gerät VM300 ist für die Montage von LCD-Flachbildfernsehern mit einer Bildschirmdiagonale von 101,6 cm (40") und einem Gewicht von bis 36,3 kg (80 lb) an einer vertikalen Wand vorgesehen.
  • Seite 12 Schritt 1: Montieren der Wandplatte: Es wird Zubehör zur Montage an Holzbalkenträgern, Ziegelwänden, Massivbeton und Betonsteinen mitgeliefert. Montage an einem Holzbalkenträger: Die Wandplatte (a) muss auf einen Holzbalkenträger montiert werden. Einen Träger mit einem hochwertigen Sensor suchen. An der entsprechenden Position in jedem Balkenträger mit einem Bohrer 0,5 cm (3/16") ein Loch mit einer Tiefe von 6,4 cm (2,5") vorbohren.
  • Seite 13 Schraube sofort entfernen! Fehlen die entsprechenden Befestigungselemente für den Fernseher, können Sie entsprechende Zubehörteile im Fachhandel kaufen oder sich direkt an Sanus Systems wenden. Die Aussparungen für die Gewindeeinsätze an der Rückseite des Flachbildfernsehers suchen und prüfen, welche der mitgelieferten Schrauben den richtigen Durchmesser besitzen.
  • Seite 14 Schritt 4: Die Monitorklammern an einem Fernseher mit gekrümmter Rückseite, Aussparung oder anderen Hindernissen an der Rückseite anbauen. Die Verriegelungsmonitorklammer (b) muss sich wie in Abbildung 4 auf der linken Seite befinden. Wird für den Fernseher eine Schraube M4 oder M5 benötigt, eine Schraube M4 x 30 mm (p) oder M5 x 30 mm (q) durch die entsprechende Sicherungsscheibe (g, h), die Unterlegscheibe M4/M5, die Monitorklammer (b, c) und ein Distanzstück M4/M5 (k) in dem Fernseher wie auf der linken Seite der Detailansicht von Abbildung 4 eindrehen.
