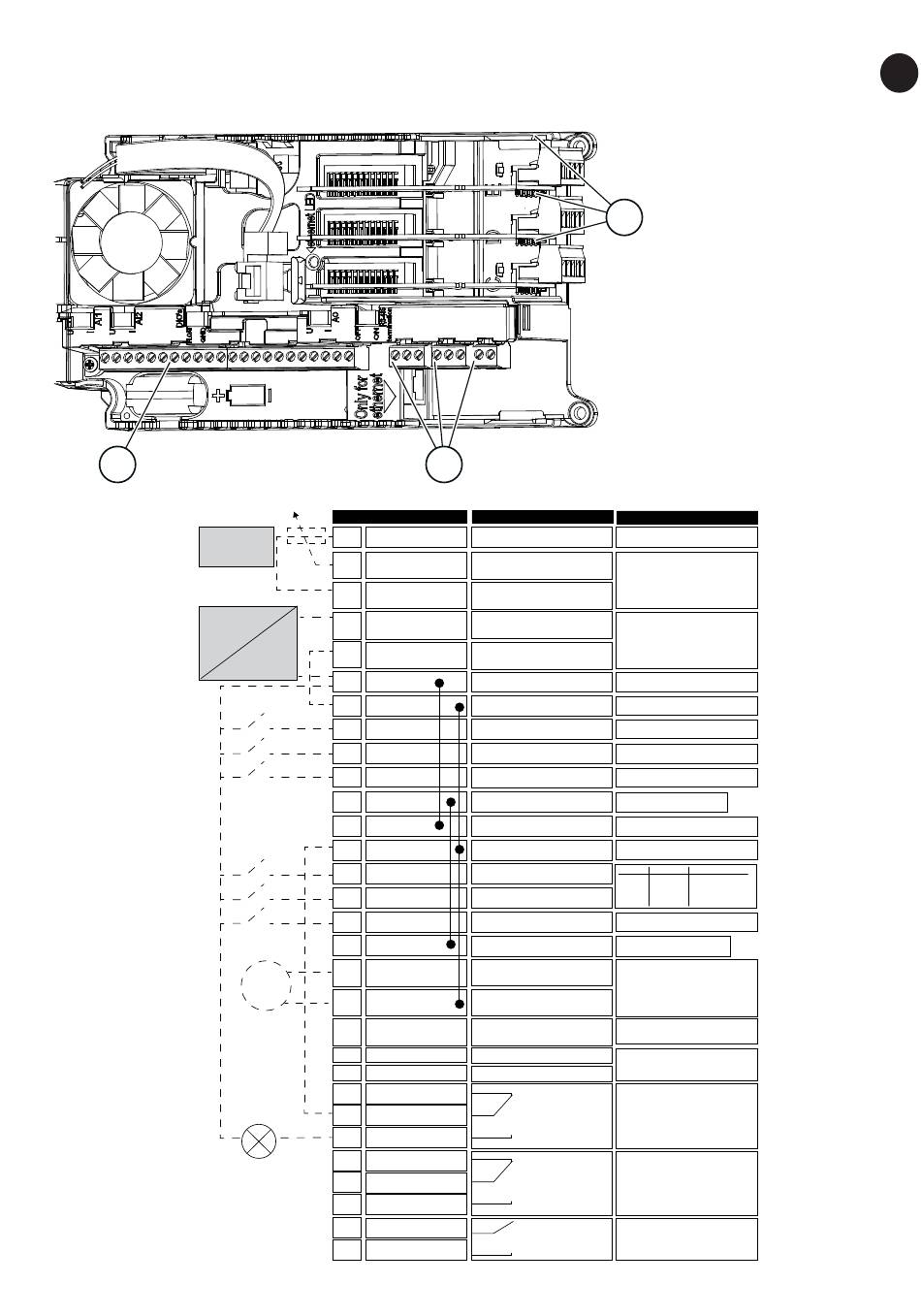

控制端子
1
参考 电位计
1...10kΩ
2 线传送器
实际值
I = (0)4...20mA
端子
1 +10 Vref
2 AI1+
3 AI1-
4 AI2+
5 AI2-
6 24Vout
7 GND
8
DI1
9 DI2
10
DI3
11 CM
24Vout
12
13 GND
14
DI4
15
DI5
16 DI6
17
CM
AO1+
18
mA
19
AO1-/GND
30 +24Vin
RS485
A
B
RS485
21 RO1 NC
RUN
22
RO1 CM
23
RO1 NO
24 RO2 NC
25
RO2 CM
26
RO2 NO
32 RO3 CM
33
RO3 NO
2
标准 I/O 板
信号
参考 输出
模 拟输入，电压或电流
公共模 拟输入（电流）
模 拟输入，电压或电流
公共模 拟输入（电流）
24V 辅助电压
I/O 接地
1
数字 输入
2
数字 输入
3
数字 输入
DI1-DI6 共用
24V 辅助电压
I/O 接地
4
数字 输入
5
数字 输入
6
数字 输入
DI1-DI6 共用
模 拟信号（+输出）
公共模 拟输出
/ I/O 接地
24V 辅助输入电压
串行 总线，负极
串行 总线，正极
继电器输出 1
继电器输出 2
继电器输出 3
1. 用于标准 I/O 连接
的端子
2. 用于 3 个继电器
3
输出或 2 个继电器
输出和 热敏电阻的
端子
3. 选件板
说明
频率参考
频率参考
正向启 动
反向启 动
外部故障
*)
DI4 DI5
频率参考
打开 打开 模 拟输入 1
关 闭 打开 预设频率 1
打开 关 闭 预设频率 2
关 闭 关 闭 预设频率 3
故障重置
*)
输出频率
Modbus RTU
BACnet, N2
RUN
FAULT
READY
