Verweis Auf Abbildungen; Montage - DITEC CUBIC6 Montage- Und Wartungshandbuch

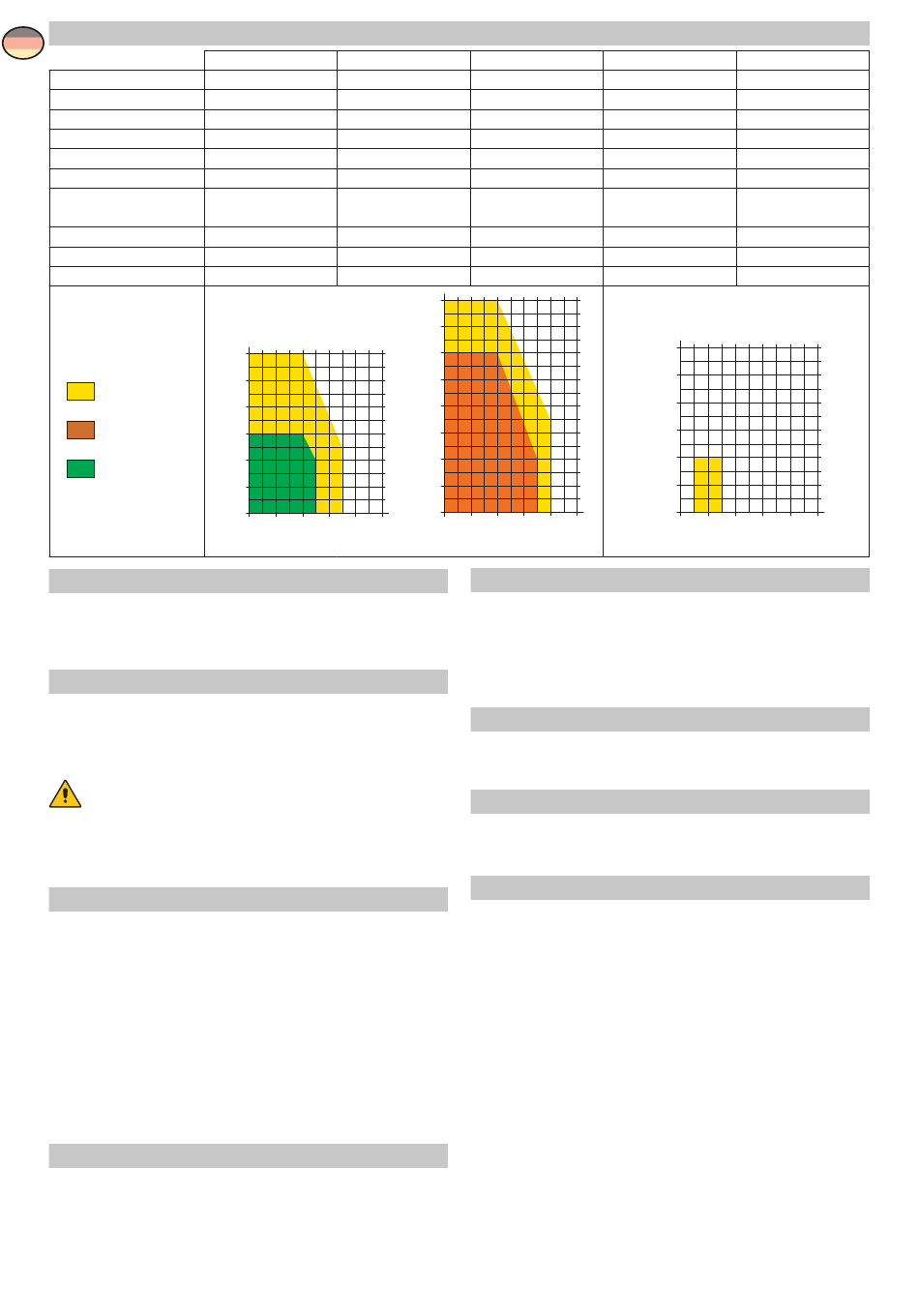

1. TECHNISCHE DATEN
D
Spannungsversorgung
Stromaufnahme
Drehmoment
Kondensator
Geschwindigkeit
Betriebsklasse
Einschaltdauer
Temperatur
Schutzgrad
Steuerung
Gebrauchshinweise
m = Torbreite
kg = Torgewicht
CUBIC6L*
CUBIC6LG**
CUBIC6TIG**
CUBIC6TC
2.

VERWEIS AUF ABBILDUNGEN

Die Funktionsgarantie und die angegebenen Leistungen wer-
den nur mit Zubehör und Sicherheitsvorrichtungen von DITEC
erzielt.
2.1 Verweis auf Standard-Montage (Abb. 1)
[1] Funksteuerung
[2] Blinkleuchte
[3] Schlüsselschalter
[4] Das Netz muss durch einen bauseitigen allpoligen Trenn-
schalter abschaltbar sein.
[5] Steuerung
[6] Getriebemotor
[7] Lichtschranken
2.2 Zubehöre
CUBIC6C Einbauzarge
CUBIC6CG
Überdimensioniert Einbauzarge
CUBIC6CY Edelstahl Einbauzarge
CUBIC6L Hebelbetätigungsarm
CUBIC6LG Überdimensioniert Hebelbetätigungsarm
CUBIC6TC Kettenbetätigungsset
CUBIC6TIG Überdimensioniert Zahnradgestänge
CUBIC6SBL Entriegelung über Hebel
CUBIC6SBD Entriegelung über Schlüssel
CUBIC6FM Magnetischer Endschalter
CUBIC6FMTI Magnetischer Endschalter für Zahnradgestänge
3.

MONTAGE

Sofern nichts anderes angegeben wird, gelten alle Maße in
Millimetern (mm).
CUBIC6 - IP1812
CUBIC6 CUBIC6J
230 V~ / 50 Hz 120 V~ / 60 Hz
1,5 A
340 Nm 340 Nm
10 µF
18 s / 90° 18 s / 90°
3 - HÄUFIG 3 - HÄUFIG
S2 = 15min S2 = 15min
S3 = 25% S3 = 25%
-20° C / +55° C -20° C / +55° C
IP67
E2
600 kg
500 kg
400 kg
300 kg
200 kg
100 kg
1 2 3 4 5
[CUBIC6C*]
CUBIC6H
24 V=
4 A 12 A
340 Nm
40 µF -
12÷25 s / 90°
4 - INTENSIV
S2 = 30min
S3 = 50%
-20° C / +55° C
IP67 IP67
E2 J VIVAH
800 kg
700 kg
600 kg
500 kg
400 kg
300 kg
200 kg
100 kg
1 2 3 4
m
[CUBIC6CG**]
3.1 Einleitende Kontrollen
Prüfen, ob die Konstruktion des Tors widerstandsfähig ist und
die Schaniere geschmiert sind. Für die Öffnung und Schließung
ist je ein Anschlag vorzusehen.
Anm.: ist ein Flügel des Tores länger als 2,5 m, wird ein Elektro-
schloss empfohlen.
3.2 Installation der Einbauzarge
Die Installation der Einbauzarge wie im zugehörigen Handbuch
beschrieben ausführen.
3.3 Installation des Hebelarms
Die Auswahl und Installation des Hebelsystems wie im zuge-
hörigen Handbuch beschrieben ausführen.
3.4 Installation der Flügelentriegelung
Die Auswahl und Installation der Flügelentriegelung wie im
zugehörigen Handbuch beschrieben ausführen.
Achtung: um die Installation der Entriegelung einfacher zu ge-
stalten, empfehlen wir die Positionierung des Tores in der Mitte
der Einbauzarge sowie das Entfernen des Deckels um genügend
Platz für das Festziehen der Schrauben zu schaffen.
20
CUBIC6V
230 V~ / 50 Hz
1,5 A
220 Nm
10 µF
9 s / 90°
3 - HÄUFIG
S2 = 15min
S3 = 25%
-20° C / +55° C
IP67
E2
600 kg
500 kg
400 kg
300 kg
200 kg
100 kg
5 m
1 2
CUBIC6HV
24 V=
12 A
220 Nm
-
6÷13 s / 90°
4 - INTENSIV
S2 = 30min
S3 = 50%
-20° C / +55° C
IP67
VIVAH
3 4 5 m
