DITEC CUBIC6 Montage- Und Wartungshandbuch Seite 21

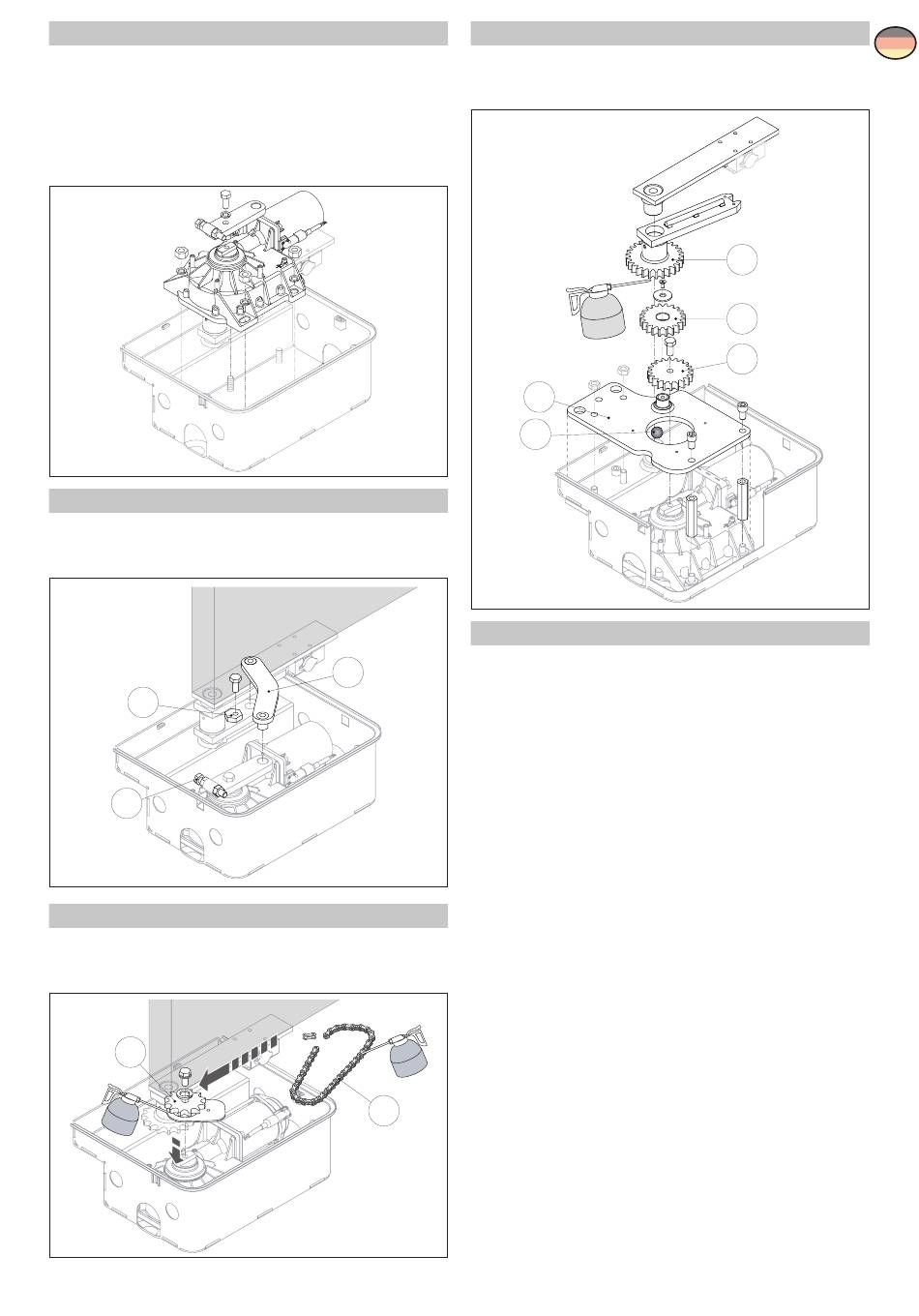

3.5 Installation des Getriebemotors
Nach erfolgreicher Installation der Einbauzarge, der zuge-
hörigen Hebelsysteme und der Flügelentriegelung mit der
Installation des Getriebemotors wie in der Abbildung aufgezeigt
fortsetzen.
Anm.: den Boden der Einbauzarge von Erde und Betonresten
befreien, damit der Getriebemotor eine einwandfreie Auflage
besitzt.
3.6 Installation mit CUBIC6L-CUBIC6LG
Den Hebel [A] einsetzen und die mechanische Sperren [B] und
[C] positionieren und einstellen, wie in der Abbildung darge-
stellt.
B
C
3.7 Installation mit CUBIC6TC
Die Ritzel [A] einsetzen und die beiden Ritzeln [B] mit der Kette
verbinden, wie in der Abbildung dargestellt. Schmieren Sie die
Kette und das Hebelsystem wie in der Abbildung dargestellt.
A
3.8 Installation mit CUBIC6TIG
Die Platte [A] befestigen, die Zahnräder [B], [C] und [D] ein-
setzen, befestigen und schmieren. Die Kugel [E] wie auf der
Abbildung angegeben positionieren.
3.9 CUBIC6FM-CUBIC6FMTI Installation
Der Laufweg der Flügel kann durch zwei magnetischen End-
A
schaltern beschränkt werden.
Die Installation der magnetische Endschalter erfolgt wie im
Benutzerhandbuch beschrieben.
Schliessen Sie die elektronischen Anschlüsse wie im Schaltplan
dargestellt an.
Achtung: die Magnetendschalter können die Stromversorgung
des Motors nicht unterbrechen.
B
21
A
E
D
D
C
B
CUBIC6 - IP1812
