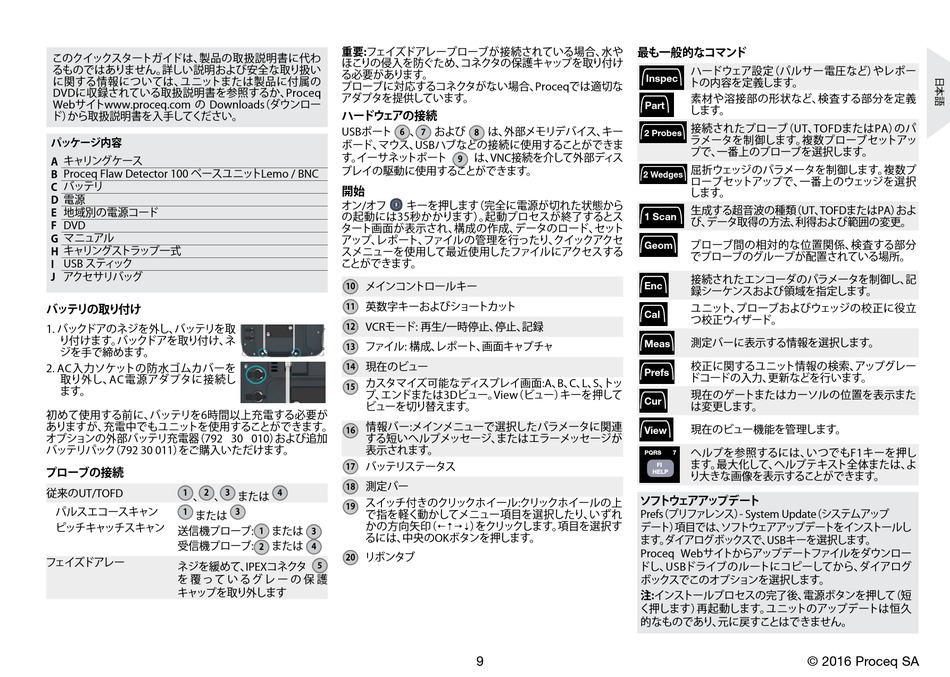

このクイックスタートガイドは、 製品の取扱説明書に代わ
るものではありません。 詳しい説明および安全な取り扱い
に関する情報については、 ユニットまたは製品に付属の
DVDに収録されている取扱説明書を参照するか、 Proceq
Webサイトwww.proceq.com の Downloads （ ダウンロー
ド） から取扱説明書を入手してください。
パッケージ内容
A キャリングケース
B Proceq Flaw Detector 100 ベースユニッ トLemo / BNC
C バッテリ
D 電源
E 地域別の電源コード
F DVD
G マニュアル
H キャリングストラップ一式
I USB スティック
J アクセサリバッグ
バッテリの取り付け
1. バックドアのネジを外し、 バッテリを取
り付けます。 バックドアを取り付け、 ネ
ジを手で締めます。
2. AC入力ソケットの防水ゴムカバーを
取り外し、 AC電源アダプタに接続し
ます。
初めて使用する前に、 バッテリを6時間以上充電する必要が
ありますが、 充電中でもユニッ トを使用することができます。
オプションの外部バッテリ充電器 （792 30 010） および追加
バッテリパック （792 30 011） をご購入いただけます。
プローブの接続
従来のUT/TOFD
1
2
3
、
、
パルスエコースキャン
1
または
ピッチキャッチスキャン
送信機プローブ:
受信機プローブ:
フェイズドアレー
ネジを緩めて、 IPEXコネクタ
を 覆 っ て い る グ レ ー の 保 護
キャップを取り外します
重要:フェイズドアレープローブが接続されている場合、 水や
ほこりの侵入を防ぐため、 コネクタの保護キャップを取り付け
る必要があります。
プローブに対応するコネクタがない場合、 Proceqでは適切な
アダプタを提供しています。
ハードウ ェアの接続
USBポート
、
6
ボード、 マウス、 USBハブなどの接続に使用することができま
す。 イーサネッ トポート
プレイの駆動に使用することができます。
開始
オン/オフ
キーを押します （完全に電源が切れた状態から
の起動には35秒かかります） 。 起動プロセスが終了するとス
タート画面が表示され、 構成の作成、 データのロード、 セッ ト
アップ、 レポート、 ファイルの管理を行ったり、 クイックアクセ
スメニューを使用して最近使用したファイルにアクセスする
ことができます。
メインコントロールキー
10
英数字キーおよびショートカッ ト
11
VCRモード: 再生/一時停止、 停止、 記録
12
ファイル: 構成、 レポート、 画面キャプチャ
13
現在のビュー
14
カスタマイズ可能なディスプレイ画面:A、 B、 C、 L、 S、 トッ
15
プ、 エンドまたは3Dビュー。 View （ビュー） キーを押して
ビューを切り替えます。
情報バー:メインメニューで選択したパラメータに関連
16
する短いヘルプメッセージ、 またはエラーメッセージが
表示されます。
バッテリステータス
17
測定バー
18
4
または
スイッチ付きのクリックホイール:クリックホイールの上
19
3
で指を軽く動かしてメニュー項目を選択したり、 いずれ
かの方向矢印 （） をクリックします。 項目を選択す
または
1
3
るには、 中央のOKボタンを押します。
または
4
2
リボンタブ
20
5
および
は、 外部メモリデバイス、 キー
7
8
は、 VNC接続を介して外部ディス
9
9
最も一般的なコマンド
ハードウェア設定 （パルサー電圧など） やレポー
Inspec
トの内容を定義します。
素材や溶接部の形状など、 検査する部分を定義
Part
します。
接続されたプローブ （UT、 TOFDまたはPA） のパ
2 Probes
ラメータを制御します。 複数プローブセットアッ
プで、 一番上のプローブを選択します。
屈折ウェッジのパラメータを制御します。 複数プ
2 Wedges
ローブセットアップで、 一番上のウェッジを選択
します。
生成する超音波の種類 （UT、 TOFDまたはPA） およ
1 Scan
び、 データ取得の方法、 利得および範囲の変更。
プローブ間の相対的な位置関係、 検査する部分
Geom
でプローブのグループが配置されている場所。
接続されたエンコーダのパラメータを制御し、 記
Enc
録シーケンスおよび領域を指定します。
ユニット、 プローブおよびウェッジの校正に役立
Cal
つ校正ウィザード。
測定バーに表示する情報を選択します。
Meas
校正に関するユニッ ト情報の検索、 アップグレー
Prefs
ドコードの入力、 更新などを行います。
現在のゲートまたはカーソルの位置を表示また
Cur
は変更します。
現在のビュー機能を管理します。
View
ヘルプを参照するには、 いつでもF1キーを押し
PQRS
7
ます。 最大化して、 ヘルプテキスト全体または、 よ
FI
HELP
り大きな画像を表示することができます。
ソフ トウ ェアアップデート
Prefs （ プリファレンス） - System Update （ システムアップ
デート） 項目では、 ソフトウェアアップデートをインストールし
ます。 ダイアログボックスで、 USBキーを選択します。
Proceq Webサイトからアップデートファイルをダウンロー
ドし、 USBドライブのルートにコピーしてから、 ダイアログ
ボックスでこのオプションを選択します。
注:インストールプロセスの完了後、 電源ボタンを押して （短
く押します） 再起動します。 ユニットのアップデートは恒久
的なものであり、 元に戻すことはできません。
© 2016 Proceq SA
