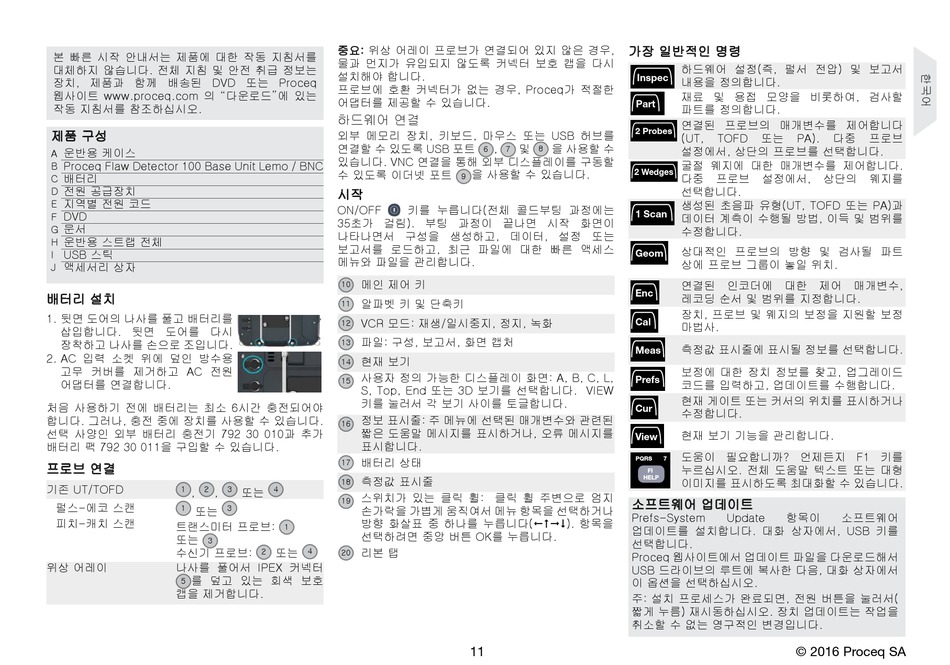

본 빠른 시작 안내서는 제품에 대한 작동 지침서를
대체하지 않습니다. 전체 지침 및 안전 취급 정보는
장치, 제품과 함께 배송된 DVD 또는 Proceq
웹사이트 www.proceq.com 의 "다운로드"에 있는
작동 지침서를 참조하십시오.
제품 구성
운반용 케이스
A
Proceq Flaw Detector 100 Base Unit Lemo / BNC
B
배터리
C
전원 공급장치
D
지역별 전원 코드
E
DVD
F
문서
G
운반용 스트랩 전체
H
USB 스틱
I
액세서리 상자
J
배터리 설치
1. 뒷면 도어의 나사를 풀고 배터리를
삽입합니다. 뒷면 도어를 다시
장착하고 나사를 손으로 조입니다.
2. AC 입력 소켓 위에 덮인 방수용
고무 커버를 제거하고 AC 전원
어댑터를 연결합니다.
처음 사용하기 전에 배터리는 최소 6시간 충전되어야
합니다. 그러나, 충전 중에 장치를 사용할 수 있습니다.
선택 사양인 외부 배터리 충전기 792 30 010과 추가
배터리 팩 792 30 011을 구입할 수 있습니다.
프로브 연결
기존 UT/TOFD
1
2
,
,
펄스-에코 스캔
1
또는
피치-캐치 스캔
트랜스미터 프로브:
또는
3
수신기 프로브:
위상 어레이
나사를 풀어서 IPEX 커넥터
를 덮고 있는 회색 보호
5
캡을 제거합니다.
중요: 위상 어레이 프로브가 연결되어 있지 않은 경우,
물과 먼지가 유입되지 않도록 커넥터 보호 캡을 다시
설치해야 합니다.
프로브에 호환 커넥터가 없는 경우, Proceq가 적절한
어댑터를 제공할 수 있습니다.
하드웨어 연결
외부 메모리 장치, 키보드, 마우스 또는 USB 허브를
연결할 수 있도록 USB 포트
있습니다. VNC 연결을 통해 외부 디스플레이를 구동할
수 있도록 이더넷 포트
시작
ON/OFF
35초가 걸림). 부팅 과정이 끝나면 시작 화면이
나타나면서 구성을 생성하고, 데이터, 설정 또는
보고서를 로드하고, 최근 파일에 대한 빠른 액세스
메뉴와 파일을 관리합니다.
메인 제어 키
10
알파벳 키 및 단축키
11
VCR 모드: 재생/일시중지, 정지, 녹화
12
파일: 구성, 보고서, 화면 캡처
13
현재 보기
14
사용자 정의 가능한 디스플레이 화면: A, B, C, L,
15
S, Top, End 또는 3D 보기를 선택합니다. VIEW
키를 눌러서 각 보기 사이를 토글합니다.
정보 표시줄: 주 메뉴에 선택된 매개변수와 관련된
16
짧은 도움말 메시지를 표시하거나, 오류 메시지를
표시합니다.
배터리 상태
17
측정값 표시줄
18
3
4
또는
스위치가 있는 클릭 휠: 클릭 휠 주변으로 엄지
19
3
손가락을 가볍게 움직여서 메뉴 항목을 선택하거나
방향 화살표 중 하나를 누릅니다(). 항목을
1
선택하려면 중앙 버튼 OK를 누릅니다.
또는
4
리본 탭
2
20
,
및
을 사용할 수
8
6
7
을 사용할 수 있습니다.
9
키를 누릅니다(전체 콜드부팅 과정에는
11
가장 일반적인 명령
하드웨어 설정(즉, 펄서 전압) 및 보고서
Inspec
내용을 정의합니다.
재료 및 용접 모양을 비롯하여, 검사할
Part
파트를 정의합니다.
연결된 프로브의 매개변수를 제어합니다
2 Probes
(UT,
TOFD
또는
PA).
설정에서, 상단의 프로브를 선택합니다.
굴절 웨지에 대한 매개변수를 제어합니다.
2 Wedges
다중
프로브
설정에서,
선택합니다.
생성된 초음파 유형(UT, TOFD 또는 PA)과
1 Scan
데이터 계측이 수행될 방법, 이득 및 범위를
수정합니다.
상대적인 프로브의 방향 및 검사될 파트
Geom
상에 프로브 그룹이 놓일 위치.
연결된 인코더에 대한 제어 매개변수,
Enc
레코딩 순서 및 범위를 지정합니다.
장치, 프로브 및 웨지의 보정을 지원할 보정
Cal
마법사.
Meas
측정값 표시줄에 표시될 정보를 선택합니다.
보정에 대한 장치 정보를 찾고, 업그레이드
Prefs
코드를 입력하고, 업데이트를 수행합니다.
현재 게이트 또는 커서의 위치를 표시하거나
Cur
수정합니다.
현재 보기 기능을 관리합니다.
View
도움이 필요합니까? 언제든지 F1 키를
PQRS
7
누르십시오. 전체 도움말 텍스트 또는 대형
FI
HELP
이미지를 표시하도록 최대화할 수 있습니다.
소프트웨어 업데이트
Prefs-System
Update
항목이
업데이트를 설치합니다. 대화 상자에서, USB 키를
선택합니다.
Proceq 웹사이트에서 업데이트 파일을 다운로드해서
USB 드라이브의 루트에 복사한 다음, 대화 상자에서
이 옵션을 선택하십시오.
주: 설치 프로세스가 완료되면, 전원 버튼을 눌러서(
짧게 누름) 재시동하십시오. 장치 업데이트는 작업을
취소할 수 없는 영구적인 변경입니다.
© 2016 Proceq SA
