Aufbau und Funktion

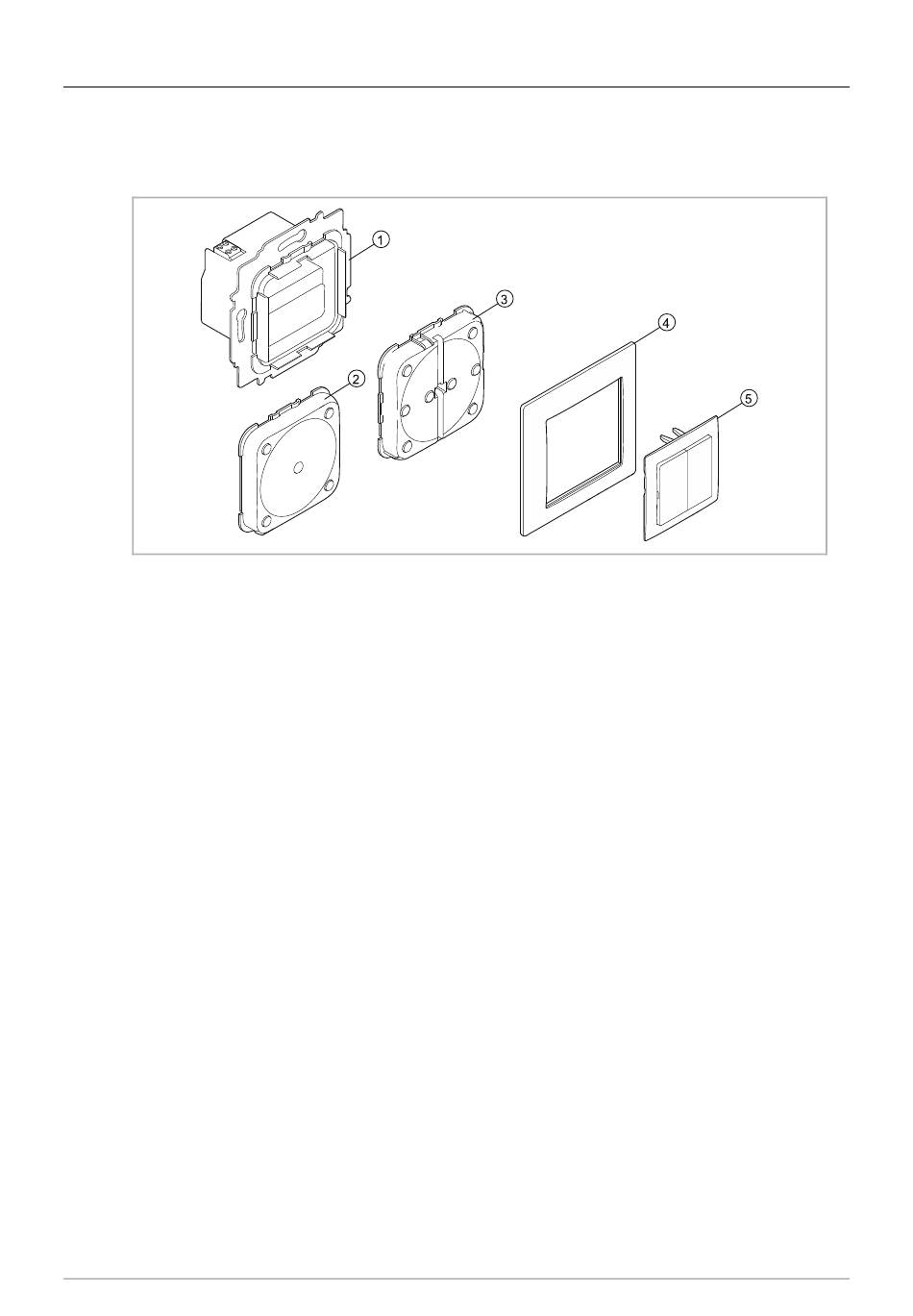

Abb. 1: Produktübersicht
[1] Unterputz-Einsatz
[2] Sensor für Sensor/Dimmaktor 1/1-fach
[3] Sensor für Sensor/Dimmaktor 2/1-fach
[4] Rahmen (nicht im Lieferumfang)
[5] Wippe (nicht im Lieferumfang)
Bei dem Gerät handelt es sich um eine Sensor-/ Dimmaktoreinheit für die dezentrale
Unterputzmontage. Die Geräte dienen sowohl als Bedienelement, als auch als Aktor um
elektrische Lasten einzuschalten oder zu dimmen.
Sensor und Aktor sind in einem Unterputz-Einsatz [1] kombiniert. Die Sensor und Schaltkanäle
sind im Auslieferungszustand bereits vorprogrammiert (Taste oben/unten: aus/an; 2/1-fach,
über linke Wippe). Diese Vorkonfiguration kann aber entsprechend angepasst werden.
Nach Anschluss des Verbrauchers, kann dieser direkt am Bedienelement geschaltet/gedimmt
werden.
Weitere Produktmerkmale:
Grüne LEDs als Orientierungslicht und Statusanzeige
■
Austauschbare Wippen mit entsprechenden Symbolen
■
