Anschlussbilder - Busch-Jaeger 6212/1.1-WL Systemhandbuch

Sensor/dimmaktor 1/1-fach; 2/1-fach, wireless
Inhaltsverzeichnis

Werbung

5.3

Anschlussbilder

10 A
L
N

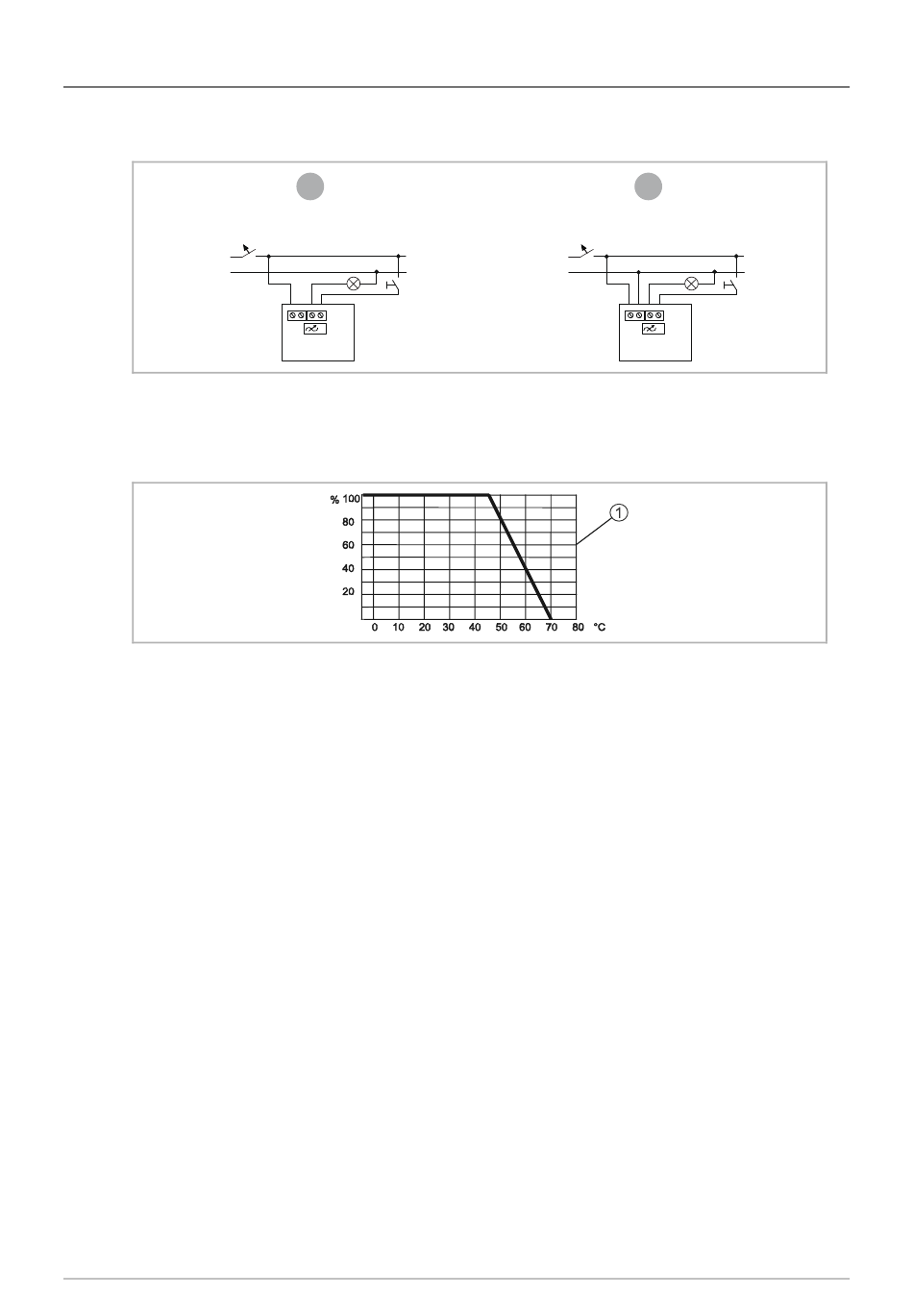

Abb. 5:
Elektrischer Anschluss
[A] mit 2-Draht-Betrieb 6212/2.1-WL
[B] mit 3-Draht-Betrieb 6212/1.1-WL
Abb. 6:
Derating
[1] Derating-Kurve
Der Betrieb an Trenntransformatornetzen mit einer Anschlussleistung ≤ 10kVA ist nicht
zulässig!
Maximal zulässige Anschlussleistung: 100% = -5°C...45°C Betriebstemperatur (siehe
Deratingkurve [1]: % = Nennleistung; °C = Umgebungstemperatur)
Systemhandbuch 2CKA001373B9186
A
1
L N
Anschluss und Einbau
B
10 A
L
N
1
L N
│16
