max. 7 bar
Optional

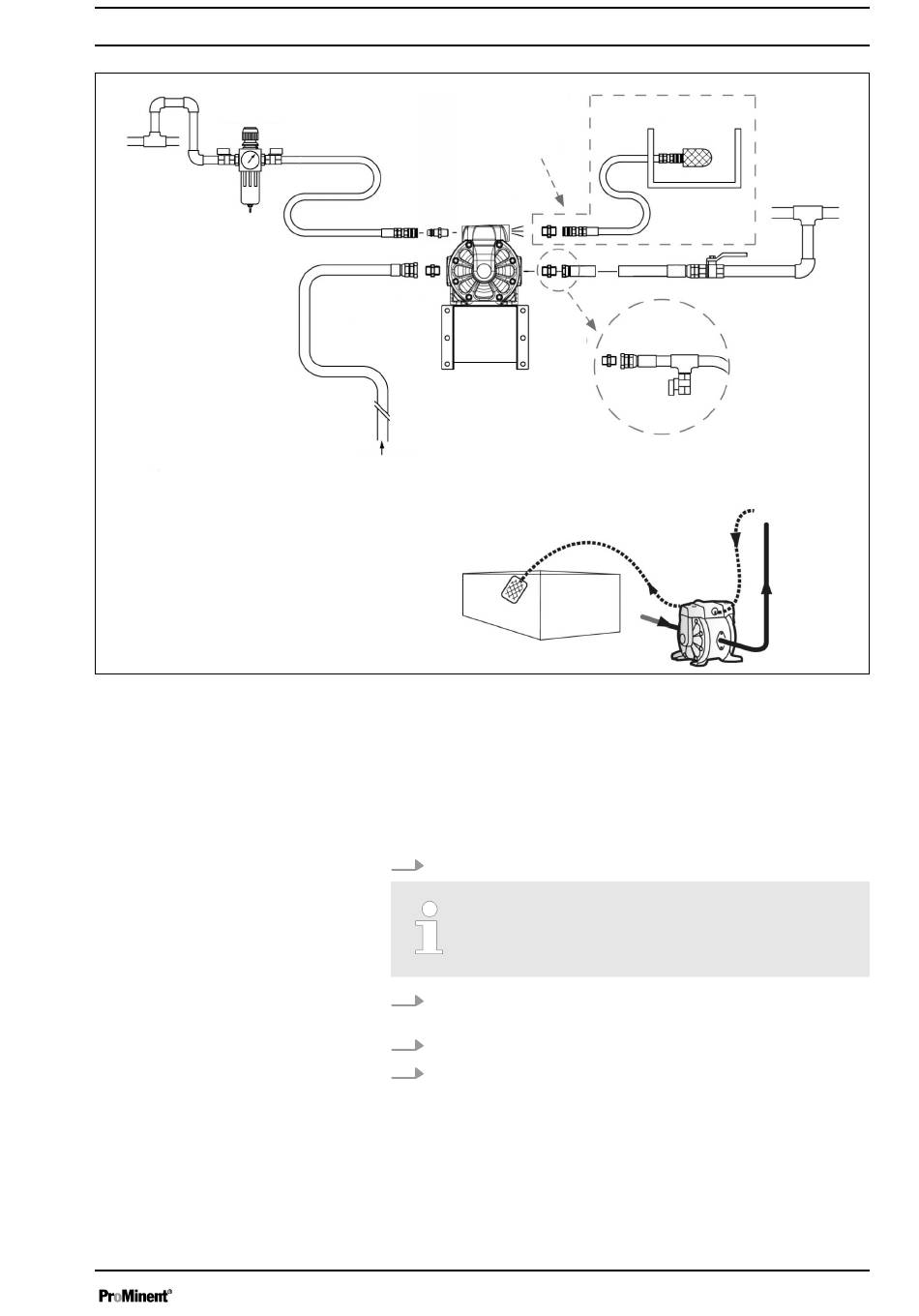

Abb. 1: Empfohlene Installation mit Druckluft-Fern-Auslass als Option
Druckluft-Fern-Auslass mit Schall‐
dämpfer
Optional
Flüssigkeit
Eingang
Druckluft-Fern-Auslass
Schließen Sie einen Schlauch an die neue Auslassöffnung an und
installieren Sie den Schalldämpfer. am Ende des Schlauches. Ver‐
wenden Sie einen Schlauch mit dem gleichen Durchmesser wie
der Durchmesser von der Auslassöffnung 3/8" NPT.
Für den Druckluft-Fern-Auslass ist ein optionales Kit erforderlich.
1.
Legen Sie die Druckluft-Auslass-Öffnung der Pumpe frei.
Verwenden Sie einen Schlauch mit dem gleichen
Durchmesser wie der Durchmesser der Auslassöff‐
nung.
2.
Schließen Sie einen Schlauch an die neue Auslassöffnung
an.
3.
Installieren Sie den Schalldämpfer am Ende des Schlauches.
4.
Verlegen Sie das Ende des Schlauches mit dem Schall‐
dämpfer an einen geeigneten Ort, z. B. eine Schutzumhau‐
sung.
Druckluft-Fern-Auslass
Optional
Auslass
Drainageventil
Montage
Druckluft
A2739
13
