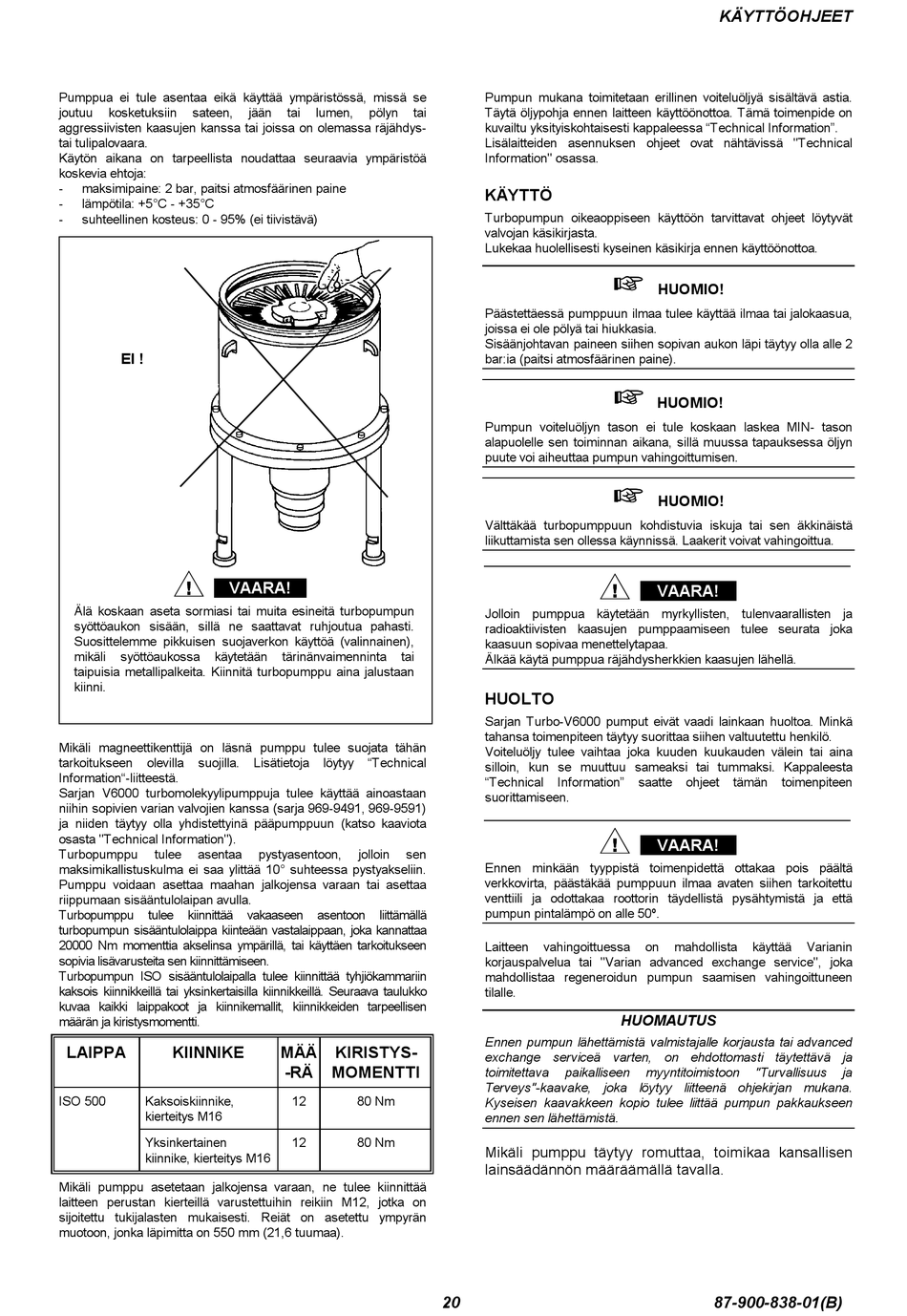

Pumppua ei tule asentaa eikä käyttää ympäristössä, missä se
joutuu
kosketuksiin
sateen,
aggressiivisten kaasujen kanssa tai joissa on olemassa räjähdys-
tai tulipalovaara.
Käytön aikana on tarpeellista noudattaa seuraavia ympäristöä
koskevia ehtoja:
-
maksimipaine: 2 bar, paitsi atmosfäärinen paine
-
lämpötila: +5°C - +35°C
-
suhteellinen kosteus: 0 - 95% (ei tiivistävä)
EI !
!
VAARA!
Älä koskaan aseta sormiasi tai muita esineitä turbopumpun
syöttöaukon sisään, sillä ne saattavat ruhjoutua pahasti.
Suosittelemme pikkuisen suojaverkon käyttöä (valinnainen),
mikäli
syöttöaukossa
käytetään
taipuisia metallipalkeita. Kiinnitä turbopumppu aina jalustaan
kiinni.
Mikäli magneettikenttijä on läsnä pumppu tulee suojata tähän
tarkoitukseen
olevilla
suojilla.
Information"-liitteestä.
Sarjan V6000 turbomolekyylipumppuja tulee käyttää ainoastaan
niihin sopivien varian valvojien kanssa (sarja 969-9491, 969-9591)
ja niiden täytyy olla yhdistettyinä pääpumppuun (katso kaaviota
osasta "Technical Information").
Turbopumppu
tulee
asentaa
maksimikallistuskulma ei saa ylittää 10° suhteessa pystyakseliin.
Pumppu voidaan asettaa maahan jalkojensa varaan tai asettaa
riippumaan sisääntulolaipan avulla.
Turbopumppu
tulee
kiinnittää
turbopumpun sisääntulolaippa kiinteään vastalaippaan, joka kannattaa
20000 Nm momenttia akselinsa ympärillä, tai käyttäen tarkoitukseen
sopivia lisävarusteita sen kiinnittämiseen.
Turbopumpun ISO sisääntulolaipalla tulee kiinnittää tyhjiökammariin
kaksois kiinnikkeillä tai yksinkertaisilla kiinnikkeillä. Seuraava taulukko
kuvaa kaikki laippakoot ja kiinnikemallit, kiinnikkeiden tarpeellisen
määrän ja kiristysmomentti.
LAIPPA
KIINNIKE
ISO 500
Kaksoiskiinnike,
kierteitys M16
Yksinkertainen
kiinnike, kierteitys M16
Mikäli pumppu asetetaan jalkojensa varaan, ne tulee kiinnittää
laitteen perustan kierteillä varustettuihin reikiin M12, jotka on
sijoitettu tukijalasten mukaisesti. Reiät on asetettu ympyrän
muotoon, jonka läpimitta on 550 mm (21,6 tuumaa).
jään
tai
lumen,
pölyn
tai
tärinänvaimenninta
tai
Lisätietoja
löytyy "Technical
pystyasentoon,
jolloin
sen
vakaaseen
asentoon
liittämällä
MÄÄ
KIRISTYS-
-RÄ
MOMENTTI
12
80 Nm
12
80 Nm
Pumpun mukana toimitetaan erillinen voiteluöljyä sisältävä astia.
Täytä öljypohja ennen laitteen käyttöönottoa. Tämä toimenpide on
kuvailtu yksityiskohtaisesti kappaleessa "Technical Information".
Lisälaitteiden asennuksen ohjeet ovat nähtävissä "Technical
Information" osassa.
KÄYTTÖ
Turbopumpun oikeaoppiseen käyttöön tarvittavat ohjeet löytyvät
valvojan käsikirjasta.
Lukekaa huolellisesti kyseinen käsikirja ennen käyttöönottoa.
!
Päästettäessä pumppuun ilmaa tulee käyttää ilmaa tai jalokaasua,
joissa ei ole pölyä tai hiukkasia.
Sisäänjohtavan paineen siihen sopivan aukon läpi täytyy olla alle 2
bar:ia (paitsi atmosfäärinen paine).
!
Pumpun voiteluöljyn tason ei tule koskaan laskea MIN- tason
alapuolelle sen toiminnan aikana, sillä muussa tapauksessa öljyn
puute voi aiheuttaa pumpun vahingoittumisen.
!
Välttäkää turbopumppuun kohdistuvia iskuja tai sen äkkinäistä
liikuttamista sen ollessa käynnissä. Laakerit voivat vahingoittua.
!
Jolloin pumppua käytetään myrkyllisten, tulenvaarallisten ja
radioaktiivisten kaasujen pumppaamiseen tulee seurata joka
kaasuun sopivaa menettelytapaa.
Älkää käytä pumppua räjähdysherkkien kaasujen lähellä.
HUOLTO
Sarjan Turbo-V6000 pumput eivät vaadi lainkaan huoltoa. Minkä
tahansa toimenpiteen täytyy suorittaa siihen valtuutettu henkilö.
Voiteluöljy tulee vaihtaa joka kuuden kuukauden välein tai aina
silloin, kun se muuttuu sameaksi tai tummaksi. Kappaleesta
"Technical
Information"
suorittamiseen.
!
Ennen minkään tyyppistä toimenpidettä ottakaa pois päältä
verkkovirta, päästäkää pumppuun ilmaa avaten siihen tarkoitettu
venttiili ja odottakaa roottorin täydellistä pysähtymistä ja että
pumpun pintalämpö on alle 50º.
Laitteen
vahingoittuessa
korjauspalvelua tai "Varian advanced exchange service", joka
mahdollistaa regeneroidun pumpun saamisen vahingoittuneen
tilalle.
Ennen pumpun lähettämistä valmistajalle korjausta tai advanced
exchange serviceä varten, on ehdottomasti täytettävä ja
toimitettava
paikalliseen
Terveys"-kaavake, joka löytyy liitteenä ohjekirjan mukana.
Kyseisen kaavakkeen kopio tulee liittää pumpun pakkaukseen
ennen sen lähettämistä.
Mikäli pumppu täytyy romuttaa, toimikaa kansallisen
lainsäädännön määräämällä tavalla.
20
KÄYTTÖOHJEET
HUOMIO!
HUOMIO!
HUOMIO!
VAARA!
saatte
ohjeet
tämän
toimenpiteen
VAARA!
on
mahdollista
käyttää
HUOMAUTUS
myyntitoimistoon
"Turvallisuus
87-900-838-01(B)
Varianin
ja
