Ne pas installer et/ou utiliser la pompe dans des milieux exposés
aux agents atmosphériques (pluie, gel, neige), aux poussières,
aux gaz de combat ni dans des milieux explosifs ou à risque élevé
d'incendie. Pendant le fonctionnement, il est nécessaire de res-
conditions environnementales
pecter les
-
pression maxi: 2 bar au-delà de la pression atmosphérique
-
température: de +5°C° à +35°C
-
humidité relative: 0 - 95% (non condensante)

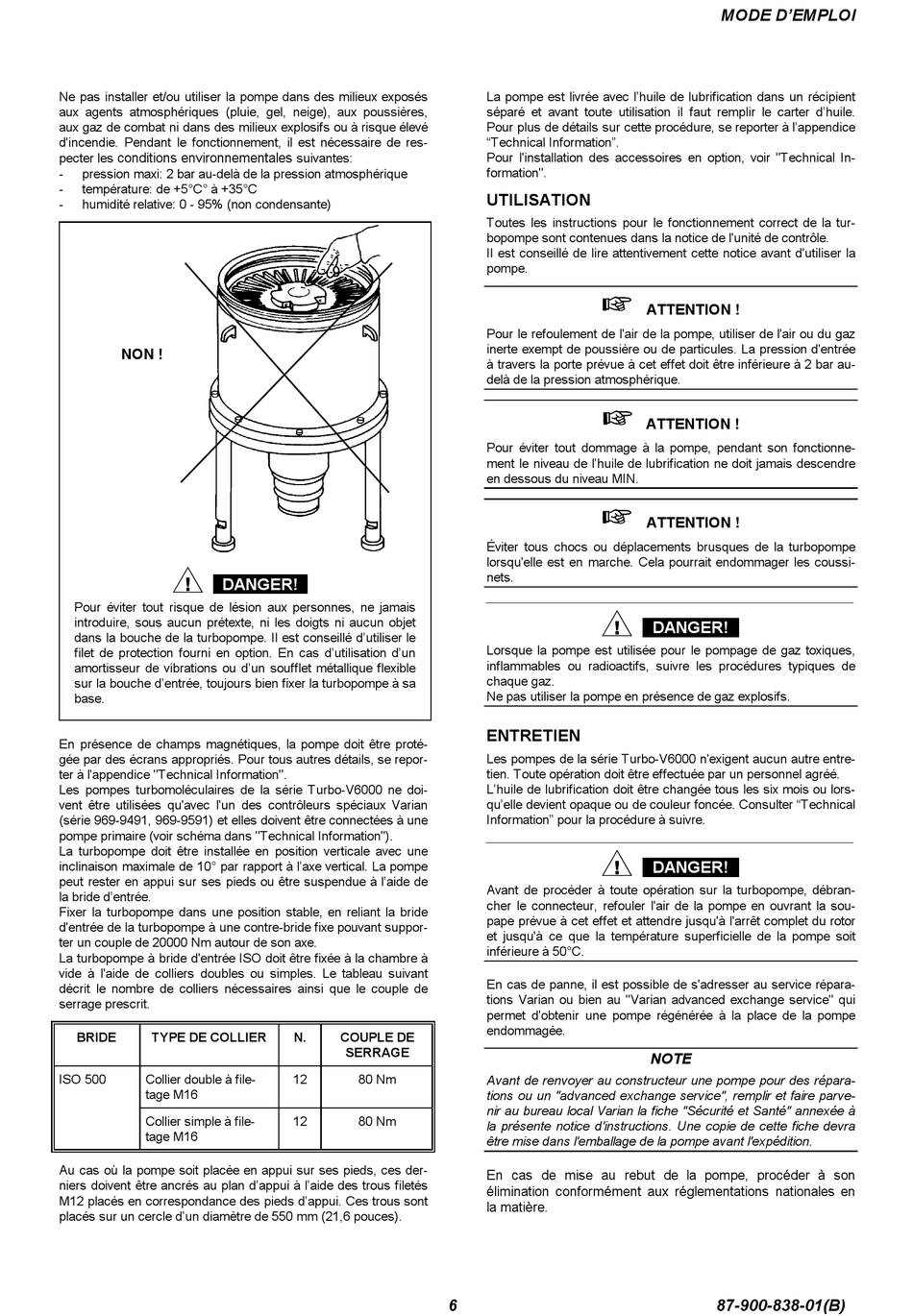

NON !
!
DANGER!
Pour éviter tout risque de lésion aux personnes, ne jamais
introduire, sous aucun prétexte, ni les doigts ni aucun objet
dans la bouche de la turbopompe. Il est conseillé d'utiliser le
filet de protection fourni en option. En cas d'utilisation d'un
amortisseur de vibrations ou d'un soufflet métallique flexible
sur la bouche d'entrée, toujours bien fixer la turbopompe à sa
base.
En présence de champs magnétiques, la pompe doit être proté-
gée par des écrans appropriés. Pour tous autres détails, se repor-
ter à l'appendice "Technical Information".
Les pompes turbomoléculaires de la série Turbo-V6000 ne doi-
vent être utilisées qu'avec l'un des contrôleurs spéciaux Varian
(série 969-9491, 969-9591) et elles doivent être connectées à une
pompe primaire (voir schéma dans "Technical Information").
La turbopompe doit être installée en position verticale avec une
inclinaison maximale de 10° par rapport à l'axe vertical. La pompe
peut rester en appui sur ses pieds ou être suspendue à l'aide de
la bride d'entrée.
Fixer la turbopompe dans une position stable, en reliant la bride
d'entrée de la turbopompe à une contre-bride fixe pouvant suppor-
ter un couple de 20000 Nm autour de son axe.
La turbopompe à bride d'entrée ISO doit être fixée à la chambre à
vide à l'aide de colliers doubles ou simples. Le tableau suivant
décrit le nombre de colliers nécessaires ainsi que le couple de
serrage prescrit.
BRIDE
TYPE DE COLLIER
ISO 500
Collier double à file-
tage M16
Collier simple à file-
tage M16
Au cas où la pompe soit placée en appui sur ses pieds, ces der-
niers doivent être ancrés au plan d'appui à l'aide des trous filetés
M12 placés en correspondance des pieds d'appui. Ces trous sont
placés sur un cercle d'un diamètre de 550 mm (21,6 pouces).
suivantes:
N.
COUPLE DE
SERRAGE
12
80 Nm
12
80 Nm
6
La pompe est livrée avec l'huile de lubrification dans un récipient
séparé et avant toute utilisation il faut remplir le carter d'huile.
Pour plus de détails sur cette procédure, se reporter à l'appendice
"Technical Information".
Pour l'installation des accessoires en option, voir "Technical In-
formation".
UTILISATION
Toutes les instructions pour le fonctionnement correct de la tur-
bopompe sont contenues dans la notice de l'unité de contrôle.
Il est conseillé de lire attentivement cette notice avant d'utiliser la
pompe.
!
ATTENTION !
Pour le refoulement de l'air de la pompe, utiliser de l'air ou du gaz
inerte exempt de poussière ou de particules. La pression d'entrée
à travers la porte prévue à cet effet doit être inférieure à 2 bar au-
delà de la pression atmosphérique.
!
ATTENTION !
Pour éviter tout dommage à la pompe, pendant son fonctionne-
ment le niveau de l'huile de lubrification ne doit jamais descendre
en dessous du niveau MIN.
!
ATTENTION !
Éviter tous chocs ou déplacements brusques de la turbopompe
lorsqu'elle est en marche. Cela pourrait endommager les coussi-
nets.
!
DANGER!
Lorsque la pompe est utilisée pour le pompage de gaz toxiques,
inflammables ou radioactifs, suivre les procédures typiques de
chaque gaz.
Ne pas utiliser la pompe en présence de gaz explosifs.
ENTRETIEN
Les pompes de la série Turbo-V6000 n'exigent aucun autre entre-
tien. Toute opération doit être effectuée par un personnel agréé.
L'huile de lubrification doit être changée tous les six mois ou lors-
qu'elle devient opaque ou de couleur foncée. Consulter "Technical
Information" pour la procédure à suivre.
!
DANGER!
Avant de procéder à toute opération sur la turbopompe, débran-
cher le connecteur, refouler l'air de la pompe en ouvrant la sou-
pape prévue à cet effet et attendre jusqu'à l'arrêt complet du rotor
et jusqu'à ce que la température superficielle de la pompe soit
inférieure à 50°C.
En cas de panne, il est possible de s'adresser au service répara-
tions Varian ou bien au "Varian advanced exchange service" qui
permet d'obtenir une pompe régénérée à la place de la pompe
endommagée.
NOTE
Avant de renvoyer au constructeur une pompe pour des répara-
tions ou un "advanced exchange service", remplir et faire parve-
nir au bureau local Varian la fiche "Sécurité et Santé" annexée à
la présente notice d'instructions. Une copie de cette fiche devra
être mise dans l'emballage de la pompe avant l'expédition.
En cas de mise au rebut de la pompe, procéder à son
élimination conformément aux réglementations nationales en
la matière.
MODE D'EMPLOI
87-900-838-01(B)
