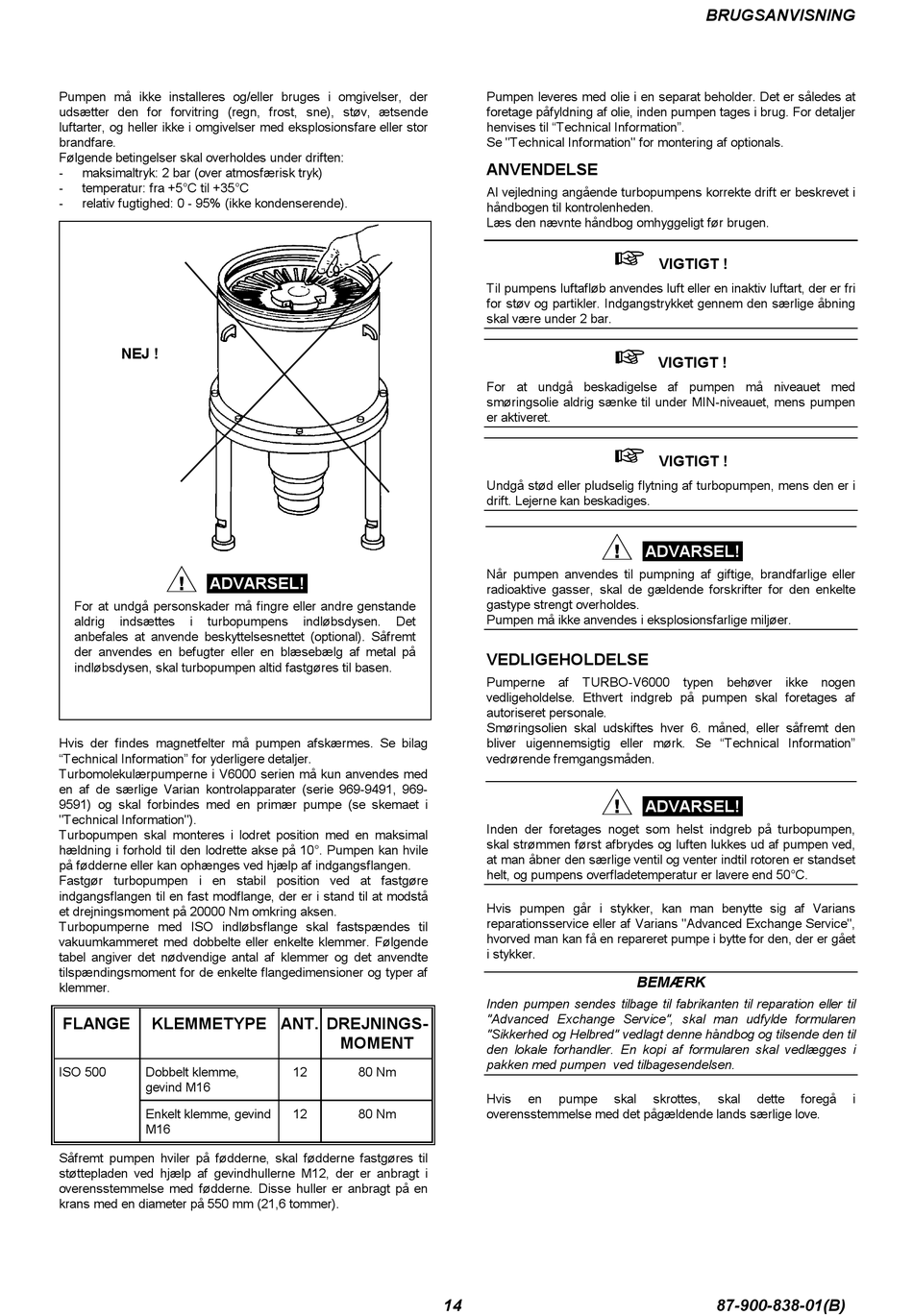

Pumpen må ikke installeres og/eller bruges i omgivelser, der
udsætter den for forvitring (regn, frost, sne), støv, ætsende
luftarter, og heller ikke i omgivelser med eksplosionsfare eller stor
brandfare.
Følgende betingelser skal overholdes under driften:
-
maksimaltryk: 2 bar (over atmosfærisk tryk)
-
temperatur: fra +5°C til +35°C
-
relativ fugtighed: 0 - 95% (ikke kondenserende).
NEJ !
!
ADVARSEL!
For at undgå personskader må fingre eller andre genstande
aldrig
indsættes
i
turbopumpens
anbefales at anvende beskyttelsesnettet (optional). Såfremt
der anvendes en befugter eller en blæsebælg af metal på
indløbsdysen, skal turbopumpen altid fastgøres til basen.
Hvis der findes magnetfelter må pumpen afskærmes. Se bilag
"Technical Information" for yderligere detaljer.
Turbomolekulærpumperne i V6000 serien må kun anvendes med
en af de særlige Varian kontrolapparater (serie 969-9491, 969-
9591) og skal forbindes med en primær pumpe (se skemaet i
"Technical Information").
Turbopumpen skal monteres i lodret position med en maksimal
hældning i forhold til den lodrette akse på 10°. Pumpen kan hvile
på fødderne eller kan ophænges ved hjælp af indgangsflangen.
Fastgør turbopumpen i en stabil position ved at fastgøre
indgangsflangen til en fast modflange, der er i stand til at modstå
et drejningsmoment på 20000 Nm omkring aksen.
Turbopumperne med ISO indløbsflange skal fastspændes til
vakuumkammeret med dobbelte eller enkelte klemmer. Følgende
tabel angiver det nødvendige antal af klemmer og det anvendte
tilspændingsmoment for de enkelte flangedimensioner og typer af
klemmer.
FLANGE
KLEMMETYPE ANT. DREJNINGS-
ISO 500
Dobbelt klemme,
gevind M16
Enkelt klemme, gevind
M16
Såfremt pumpen hviler på fødderne, skal fødderne fastgøres til
støttepladen ved hjælp af gevindhullerne M12, der er anbragt i
overensstemmelse med fødderne. Disse huller er anbragt på en
krans med en diameter på 550 mm (21,6 tommer).
indløbsdysen.
Det
MOMENT
12
80 Nm
12
80 Nm
14
Pumpen leveres med olie i en separat beholder. Det er således at
foretage påfyldning af olie, inden pumpen tages i brug. For detaljer
henvises til "Technical Information".
Se "Technical Information" for montering af optionals.
ANVENDELSE
Al vejledning angående turbopumpens korrekte drift er beskrevet i
håndbogen til kontrolenheden.
Læs den nævnte håndbog omhyggeligt før brugen.
!
VIGTIGT !
Til pumpens luftafløb anvendes luft eller en inaktiv luftart, der er fri
for støv og partikler. Indgangstrykket gennem den særlige åbning
skal være under 2 bar.
!
VIGTIGT !
For at undgå beskadigelse af pumpen må niveauet med
smøringsolie aldrig sænke til under MIN-niveauet, mens pumpen
er aktiveret.
!
VIGTIGT !
Undgå stød eller pludselig flytning af turbopumpen, mens den er i
drift. Lejerne kan beskadiges.
!
ADVARSEL!
Når pumpen anvendes til pumpning af giftige, brandfarlige eller
radioaktive gasser, skal de gældende forskrifter for den enkelte
gastype strengt overholdes.
Pumpen må ikke anvendes i eksplosionsfarlige miljøer.
VEDLIGEHOLDELSE
Pumperne af
TURBO-V6000 typen behøver ikke nogen
vedligeholdelse. Ethvert indgreb på pumpen skal foretages af
autoriseret personale.
Smøringsolien skal udskiftes hver 6. måned, eller såfremt den
bliver uigennemsigtig eller mørk. Se "Technical Information"
vedrørende fremgangsmåden.
!
ADVARSEL!
Inden der foretages noget som helst indgreb på turbopumpen,
skal strømmen først afbrydes og luften lukkes ud af pumpen ved,
at man åbner den særlige ventil og venter indtil rotoren er standset
helt, og pumpens overfladetemperatur er lavere end 50°C.
Hvis pumpen går i stykker, kan man benytte sig af Varians
reparationsservice eller af Varians "Advanced Exchange Service",
hvorved man kan få en repareret pumpe i bytte for den, der er gået
i stykker.
BEMÆRK
Inden pumpen sendes tilbage til fabrikanten til reparation eller til
"Advanced Exchange Service", skal man udfylde formularen
"Sikkerhed og Helbred" vedlagt denne håndbog og tilsende den til
den lokale forhandler. En kopi af formularen skal vedlægges i
pakken med pumpen ved tilbagesendelsen.
Hvis
en
pumpe
skal
skrottes,
overensstemmelse med det pågældende lands særlige love.
BRUGSANVISNING
skal
dette
foregå
i
87-900-838-01(B)
