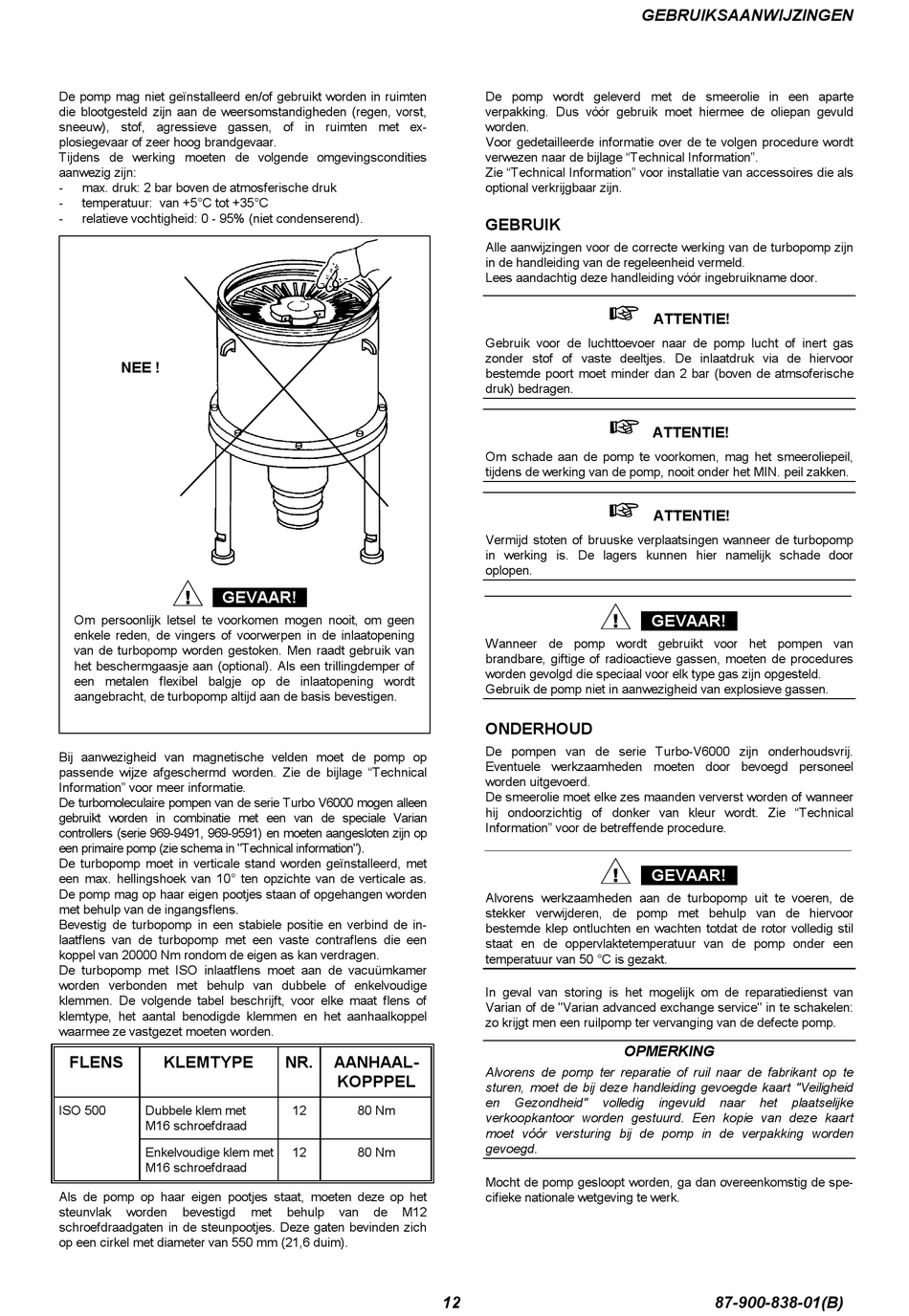

De pomp mag niet geïnstalleerd en/of gebruikt worden in ruimten
die blootgesteld zijn aan de weersomstandigheden (regen, vorst,
sneeuw), stof, agressieve gassen, of in ruimten met ex-
plosiegevaar of zeer hoog brandgevaar.
Tijdens de werking moeten de volgende omgevingscondities
aanwezig zijn:
-
max. druk: 2 bar boven de atmosferische druk
-
temperatuur: van +5°C tot +35°C
-
relatieve vochtigheid: 0 - 95% (niet condenserend).
NEE !
!
GEVAAR!
Om persoonlijk letsel te voorkomen mogen nooit, om geen
enkele reden, de vingers of voorwerpen in de inlaatopening
van de turbopomp worden gestoken. Men raadt gebruik van
het beschermgaasje aan (optional). Als een trillingdemper of
een metalen flexibel balgje op de inlaatopening wordt
aangebracht, de turbopomp altijd aan de basis bevestigen.
Bij aanwezigheid van magnetische velden moet de pomp op
passende wijze afgeschermd worden. Zie de bijlage "Technical
Information" voor meer informatie.
De turbomoleculaire pompen van de serie Turbo V6000 mogen alleen
gebruikt worden in combinatie met een van de speciale Varian
controllers (serie 969-9491, 969-9591) en moeten aangesloten zijn op
een primaire pomp (zie schema in "Technical information").
De turbopomp moet in verticale stand worden geïnstalleerd, met
een max. hellingshoek van 10° ten opzichte van de verticale as.
De pomp mag op haar eigen pootjes staan of opgehangen worden
met behulp van de ingangsflens.
Bevestig de turbopomp in een stabiele positie en verbind de in-
laatflens van de turbopomp met een vaste contraflens die een
koppel van 20000 Nm rondom de eigen as kan verdragen.
De turbopomp met ISO inlaatflens moet aan de vacuümkamer
worden verbonden met behulp van dubbele of enkelvoudige
klemmen. De volgende tabel beschrijft, voor elke maat flens of
klemtype, het aantal benodigde klemmen en het aanhaalkoppel
waarmee ze vastgezet moeten worden.
FLENS
KLEMTYPE
ISO 500
Dubbele klem met
M16 schroefdraad
Enkelvoudige klem met
M16 schroefdraad
Als de pomp op haar eigen pootjes staat, moeten deze op het
steunvlak
worden
bevestigd
schroefdraadgaten in de steunpootjes. Deze gaten bevinden zich
op een cirkel met diameter van 550 mm (21,6 duim).
NR.
AANHAAL-
KOPPPEL
12
80 Nm
12
80 Nm
met
behulp
van
de
M12
De pomp wordt geleverd met de smeerolie in een aparte
verpakking. Dus vóór gebruik moet hiermee de oliepan gevuld
worden.
Voor gedetailleerde informatie over de te volgen procedure wordt
verwezen naar de bijlage "Technical Information".
Zie "Technical Information" voor installatie van accessoires die als
optional verkrijgbaar zijn.
GEBRUIK
Alle aanwijzingen voor de correcte werking van de turbopomp zijn
in de handleiding van de regeleenheid vermeld.
Lees aandachtig deze handleiding vóór ingebruikname door.
!
Gebruik voor de luchttoevoer naar de pomp lucht of inert gas
zonder stof of vaste deeltjes. De inlaatdruk via de hiervoor
bestemde poort moet minder dan 2 bar (boven de atmsoferische
druk) bedragen.
!
Om schade aan de pomp te voorkomen, mag het smeeroliepeil,
tijdens de werking van de pomp, nooit onder het MIN. peil zakken.
!
Vermijd stoten of bruuske verplaatsingen wanneer de turbopomp
in werking is. De lagers kunnen hier namelijk schade door
oplopen.
!
Wanneer de pomp wordt gebruikt voor het pompen van
brandbare, giftige of radioactieve gassen, moeten de procedures
worden gevolgd die speciaal voor elk type gas zijn opgesteld.
Gebruik de pomp niet in aanwezigheid van explosieve gassen.
ONDERHOUD
De pompen van de serie Turbo-V6000 zijn onderhoudsvrij.
Eventuele werkzaamheden moeten door bevoegd personeel
worden uitgevoerd.
De smeerolie moet elke zes maanden ververst worden of wanneer
hij ondoorzichtig of donker van kleur wordt. Zie "Technical
Information" voor de betreffende procedure.
!
Alvorens werkzaamheden aan de turbopomp uit te voeren, de
stekker verwijderen, de pomp met behulp van de hiervoor
bestemde klep ontluchten en wachten totdat de rotor volledig stil
staat en de oppervlaktetemperatuur van de pomp onder een
temperatuur van 50 °C is gezakt.
In geval van storing is het mogelijk om de reparatiedienst van
Varian of de "Varian advanced exchange service" in te schakelen:
zo krijgt men een ruilpomp ter vervanging van de defecte pomp.
Alvorens de pomp ter reparatie of ruil naar de fabrikant op te
sturen, moet de bij deze handleiding gevoegde kaart "Veiligheid
en
Gezondheid"
volledig
verkoopkantoor worden gestuurd. Een kopie van deze kaart
moet vóór versturing bij de pomp in de verpakking worden
gevoegd.
Mocht de pomp gesloopt worden, ga dan overeenkomstig de spe-
cifieke nationale wetgeving te werk.
12
GEBRUIKSAANWIJZINGEN
ATTENTIE!
ATTENTIE!
ATTENTIE!
GEVAAR!
GEVAAR!
OPMERKING
ingevuld
naar
het
plaatselijke
87-900-838-01(B)
