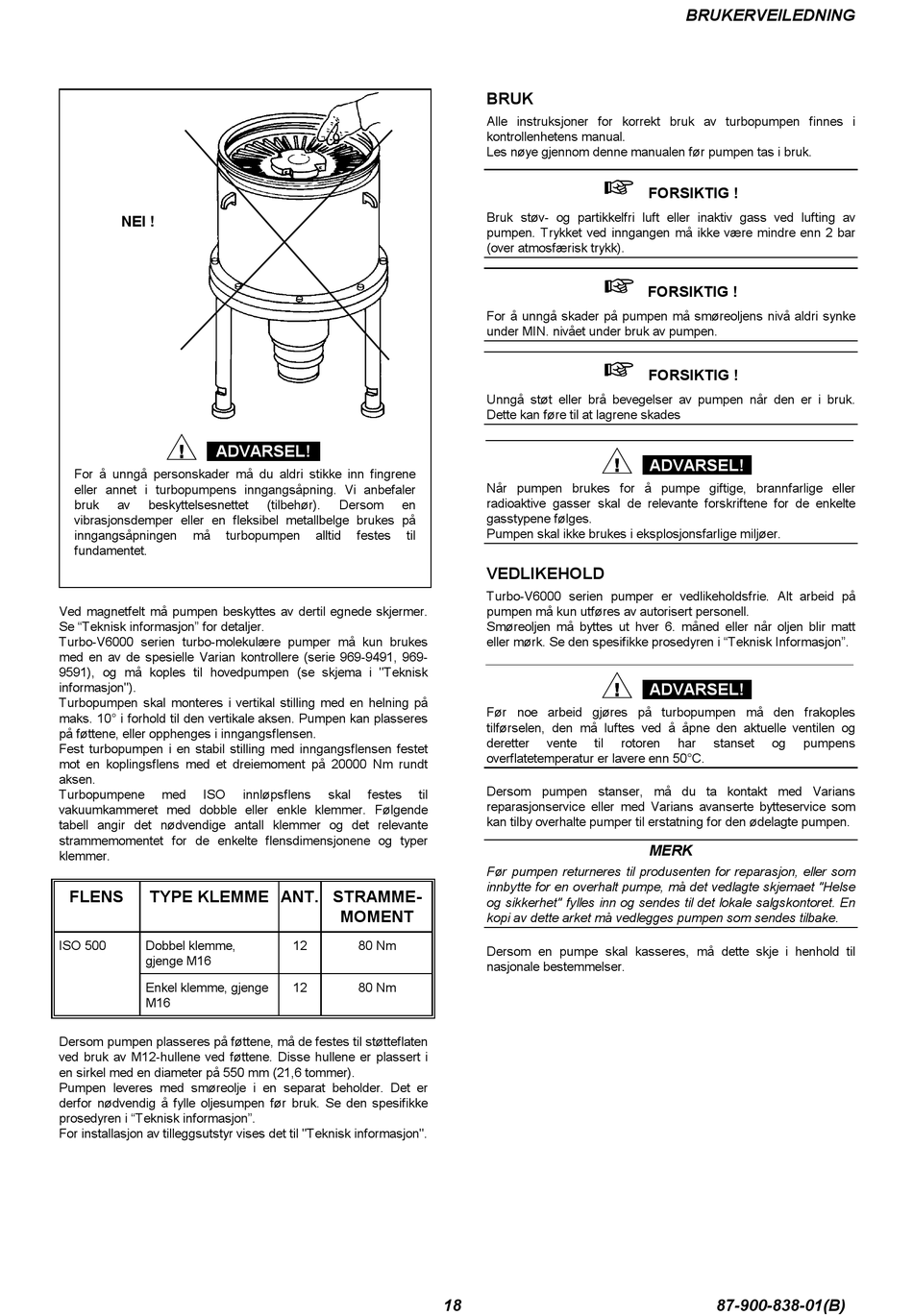

NEI !
!
ADVARSEL!
For å unngå personskader må du aldri stikke inn fingrene
eller annet i turbopumpens inngangsåpning. Vi anbefaler
bruk
av
beskyttelsesnettet
vibrasjonsdemper eller en fleksibel metallbelge brukes på
inngangsåpningen
må
turbopumpen
fundamentet.
Ved magnetfelt må pumpen beskyttes av dertil egnede skjermer.
Se "Teknisk informasjon" for detaljer.
Turbo-V6000 serien turbo-molekulære pumper må kun brukes
med en av de spesielle Varian kontrollere (serie 969-9491, 969-
9591), og må koples til hovedpumpen (se skjema i "Teknisk
informasjon").
Turbopumpen skal monteres i vertikal stilling med en helning på
maks. 10° i forhold til den vertikale aksen. Pumpen kan plasseres
på føttene, eller opphenges i inngangsflensen.
Fest turbopumpen i en stabil stilling med inngangsflensen festet
mot en koplingsflens med et dreiemoment på 20000 Nm rundt
aksen.
Turbopumpene
med
ISO
vakuumkammeret med dobble eller enkle klemmer. Følgende
tabell angir det nødvendige antall klemmer og det relevante
strammemomentet for de enkelte flensdimensjonene og typer
klemmer.
FLENS
TYPE KLEMME ANT. STRAMME-
ISO 500
Dobbel klemme,
gjenge M16
Enkel klemme, gjenge
M16
Dersom pumpen plasseres på føttene, må de festes til støtteflaten
ved bruk av M12-hullene ved føttene. Disse hullene er plassert i
en sirkel med en diameter på 550 mm (21,6 tommer).
Pumpen leveres med smøreolje i en separat beholder. Det er
derfor nødvendig å fylle oljesumpen før bruk. Se den spesifikke
prosedyren i "Teknisk informasjon".
For installasjon av tilleggsutstyr vises det til "Teknisk informasjon".
(tilbehør).
Dersom
en
alltid
festes
til
innløpsflens
skal
festes
MOMENT
12
80 Nm
12
80 Nm
BRUK
Alle instruksjoner for korrekt bruk av turbopumpen finnes i
kontrollenhetens manual.
Les nøye gjennom denne manualen før pumpen tas i bruk.
Bruk støv- og partikkelfri luft eller inaktiv gass ved lufting av
pumpen. Trykket ved inngangen må ikke være mindre enn 2 bar
(over atmosfærisk trykk).
For å unngå skader på pumpen må smøreoljens nivå aldri synke
under MIN. nivået under bruk av pumpen.
Unngå støt eller brå bevegelser av pumpen når den er i bruk.
Dette kan føre til at lagrene skades
Når pumpen brukes for å pumpe giftige, brannfarlige eller
radioaktive gasser skal de relevante forskriftene for de enkelte
gasstypene følges.
Pumpen skal ikke brukes i eksplosjonsfarlige miljøer.
VEDLIKEHOLD
Turbo-V6000 serien pumper er vedlikeholdsfrie. Alt arbeid på
pumpen må kun utføres av autorisert personell.
Smøreoljen må byttes ut hver 6. måned eller når oljen blir matt
eller mørk. Se den spesifikke prosedyren i "Teknisk Informasjon".
Før noe arbeid gjøres på turbopumpen må den frakoples
tilførselen, den må luftes ved å åpne den aktuelle ventilen og
deretter
vente
overflatetemperatur er lavere enn 50°C.
Dersom pumpen stanser, må du ta kontakt med Varians
til
reparasjonservice eller med Varians avanserte bytteservice som
kan tilby overhalte pumper til erstatning for den ødelagte pumpen.
Før pumpen returneres til produsenten for reparasjon, eller som
innbytte for en overhalt pumpe, må det vedlagte skjemaet "Helse
og sikkerhet" fylles inn og sendes til det lokale salgskontoret. En
kopi av dette arket må vedlegges pumpen som sendes tilbake.
Dersom en pumpe skal kasseres, må dette skje i henhold til
nasjonale bestemmelser.
18
BRUKERVEILEDNING
!
FORSIKTIG !
!
FORSIKTIG !
!
FORSIKTIG !
!
ADVARSEL!
!
ADVARSEL!
til
rotoren
har
stanset
MERK
87-900-838-01(B)
og
pumpens
