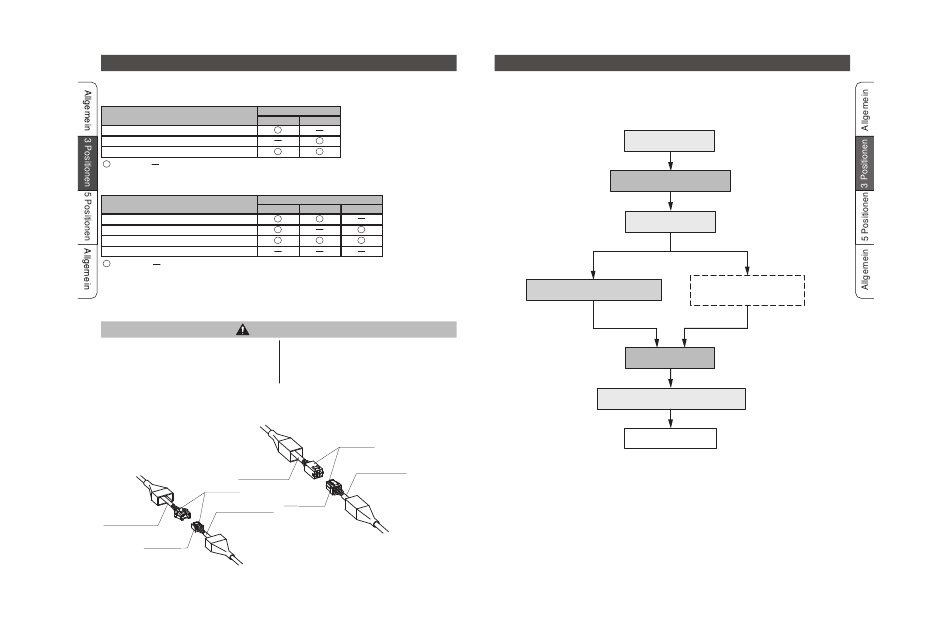

Beispiel für internen Schaltkreis und Verdrahtung (Fortsetzung)
Signal über E/A-Kabel
Eingangssignal
Befehl
IN1
Befehl zur Positionierung Motorseite
Befehl zur Positionierung Endseite
Befehl zur Positionierung Zwischenposition
bedeutet EIN,
bedeutet AUS
Ausgangssignal
Antriebszustand
OUT1
Wenn Position am Motor erreicht ist
Wenn Position am Hubende erreicht ist
Wenn Zwischenposition erreicht ist
Während des Betriebs
bedeutet EIN,
bedeutet AUS
Anschluss Motor und Controller
(bei Verwendung der Ausführung mit separatem Controller)
ACHTUNG
Nicht mit Gewalt am Kabel ziehen beim
Trennen der Steckverbindung.
Das Kabel könnte sich dabei lösen.
•Achten Sie auf die Ausrichtung des Steckers und fügen Sie die Steckverbindung beim
Kabelanschluss so zusammen, dass ein Klicken zu hören ist.
•Beim Herausziehen des Kabels die Rastlasche am Stecker drücken.
Motorkabel
des Antriebs
Stecker
Encoderkabel
des Controllers
Encoderkabel
des Antriebs
Rastlasche
14
Symbol
IN2
Symbol
OUT2
OUT3
Spannungsversorgung beim
Anschließen abschalten.
Der Schlitten könnte plötzlich verfahren.
Stecker
Motorkabel
des Controllers
Rastlasche
Einstellung
Einstellverfahren
Vergewissern Sie sich, dass das Produkt korrekt installiert und angeschlossen ist und
nehmen Sie die Einstellungen nach den unten aufgeführten Schritten vor.
1. Hubeinstellung
2. Spannungsversorgung
3. Einlernen der Hübe
Einstellung der Zwischen-
stellung erforderlich
4. Einstellung Zwischeneinstellung
5. Testbetrieb
6. Einstellung Geschwindigkeit
und Beschleunigung
Einstellungen beendet
Einstellung der Zwischen-
stellung nicht erforderlich
Zwischenstellung auf die
Hubmitte eingestellt
