Montage (Fortsetzung)

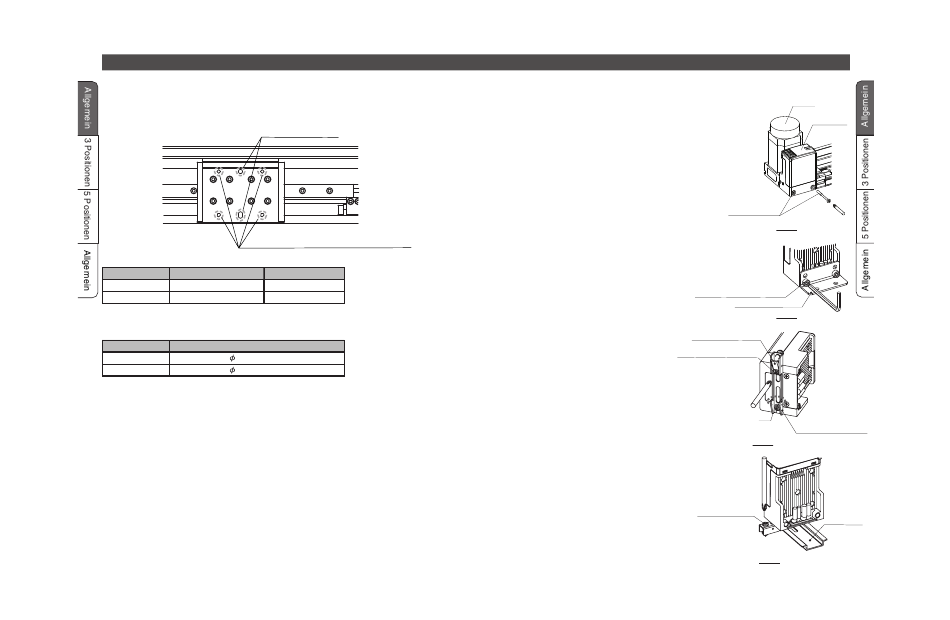

Anbau des Werkstücks
Verwenden Sie zum Anbau des Werkstücks die 4 Gewindebohrungen auf der Oberseite des
Schlittens.
Verwenden Sie ggf. auch die Passbohrungen.
Gewindebohrungen für den Anbau des Werkstücks
Anbau mit Gewindebohrungen
Abmessung Gewindebohrung
Nenngröße
16
M4 Tiefe 7 mm
25
M4 Tiefe 9 mm
•Wählen Sie eine Schraube, die mit der gesamten effektiven Länge eingeschraubt werden kann.
Passbohrungen
Bohrungsdurchmesser und Länge des Langlochs
Nenngröße
16
( ) 4 H7 Tiefe 5 mm
25
( ) 5 H7 Tiefe 5 mm
Vorsichtsmaßnahmen für den Anbau
•Den Antrieb nicht außerhalb des Betriebstemperaturbereichs betreiben.
•Den Antrieb nicht in einem Bereich installieren, der als Trittfläche verwendet werden kann.
•Planlage gemäß mechanischer Genauigkeit oder gleichwertiger Referenzen für die
Montagefläche des Zylinders einhalten.
Ebenso eine Ebenheit innerhalb von 0,1/500 mm einhalten.
8
Passbohrungen
Effektive Länge
4 bis 7 mm
5 bis 9 mm
.
Montage Controller (bei Verwendung des separaten Controllers)
Ausbau des Controllers
Lösen Sie die Befestigungsschraube M4 (siehe
Abb. 1) und nehmen Sie den Controller ab.
Direktmontage
Verwenden Sie die Befestigungsschraube M4
(siehe Abb. 1) oder die M5-Gewindebohrung zur
Montage des Controllers.
Montage mit der L-Halterung
Montieren Sie den optionalen L-Befestigungswinkel mit
den beiden Befestigungsschrauben M5X8L auf
die Haupteinheit und montieren Sie diese mit den
Innensechskantschrauben aus Abb. 2 auf die
Anlage.
Montage mit der DIN-Schiene
Verwenden Sie den Gewindestift zur Montage
der optionalen DIN-Schiene auf das Gehäuse.
.
Drücken Sie die Halteklammer wie in Abb. 3
gezeigt bei der Montage nach unten.
Beachten Sie bitte, dass durch die Handhabung
einiger Werkzeuge die Halteklammer behindert
werden kann.
Bei der Montage auf die DIN-Schiene muss
A aus Abb. 3 in die DIN-Schiene eingesetzt
werden.
Beim Eindrücken mit der Klammer der Schraube
aus Abb. 4 fixieren.
Durch zu großen Druck können Teile
herunterfallen.
Motor
Controller
Befestigungs-
schraube (M4)
Abb. 1
Befestigungsschraube (M5)
Anzugsdrehmoment 1.3 bis1.4 . Nm
L-Befestignungswinkel
Abb. 2
Befestigungsklammer
Befestigungsschraube (M3)
Anzugsdrehmoment
0.5 bis 0.7N
•
m
A
DIN-Schiene
Montage Halteklammer
Abb. 3
Feststellschraube (M4)
Anzugsdrehmoment
DIN-Schiene
0.4 bis 0.6N
m
•
Abb. 4
