Elektronisch gesteuerter kolbenstangenloser antrieb
Inhaltsverzeichnis

Werbung

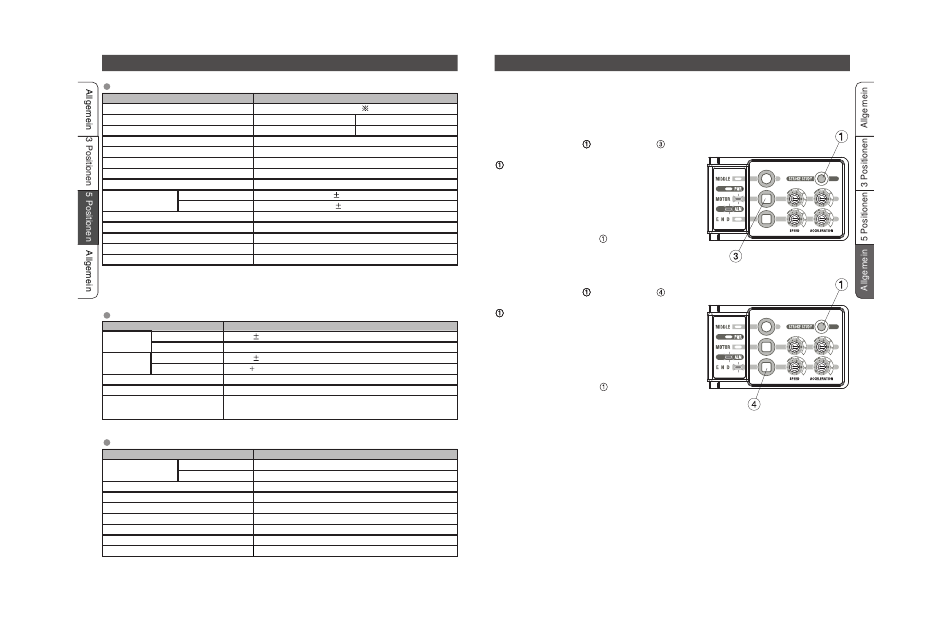

Technische Daten

Standard
Bezeichnung
Modell
Nenngrösse
Max. Lastgewicht
Anm.
Einstellungsbereich der Geschwindigkeit
Einstellungsbereich der Beschleunigung
Beschleunigungsrampe
Bewegungsrichtung
Positionierung
Beide Endanschläge (mechanische Stopps), 1 Zwischenposition
beide Endpositionen
Wiederholgenauigkeit
Zwischenposition
Einstellung der Zwischenposition
manuell, JOG-Methode
Parametereinstellung
direkt an Controllergehäuse
Display
LED für Stromversorgung, LED für Alarmanzeige, LED für Positionierung beendet
Eingangssignale
Stellbefehlssignal, Not-Aus Eingangssignal
Ausgangssignale
Signal Positionierung beendet, Fehlersignal, Signal Bereit
Anm.: Die maximal bewegbare Last zeigt die Motorkapazität. Bei der Auswahl eines Modells bitte
zusammen mit dem Belastungsgrad der Führung berücksichtigen.

Elektrische Daten

Bezeichnung
Spannungs-
Versorgungsspannung
DC 24 V
10 %
versorgung
Stromaufnahme
Max. 5 A (innerhalb 2 s) normalerweise 2,5 A bei DC 24 V
Antrieb
Spannungs-
Versorgungsspannung
DC 24 V
10 %
versorgung
Stromaufnahme
30 mA
Ausgangsbelastung bei DC 24 V
Signal
Eingangssignalkapazität
Max. 6 mA / 1 Schaltkreis bei DC 24 V (Opto-Koppler Eingang)
Ausgangslastkapazität
Max. DC 30 V , max, 20 mA / 1 Schaltkreis (Opto-Koppler Ausgang)
Not-Aus-Situation, unzulässige Abweichung/Fehler von:
Versorgungsspannung, Temperatur, Positionierung,
Ursache für Fehlerausgangssignal
Motor, Controller, Endstufe, Schaltausgänge

Allgemeine Merkmale

Bezeichnung
Zylinder
5 bis 50º C
Betriebs-
temperaturbereich
Controller (separat)
5 bis 40º C
Luftfeuchtigkeit
35 bis 85 % rel. Luftfeuchtigkeit (keine Kondensation)
Lagertemperaturbereich
-10 bis 60 º C (keine Kondensation oder Frost)
Lagerfeuchtigkeitsbereich
35 bis 85% rel. Luftfeuchtigkeit (ohne Kondensation)
Prüfspannung
Zwischen allen externen Klemmen und Gehäuse: 1000VAC über 1 min
Isolationswiderstand
Zwischen externen Klemmen und Gehäuse: 50 MΩ bis 500 VDC
Rauschwiderstand
1000 Vp-p, Impulsbreite 1 µs, Anstieg 1 ns
Zertifikationsstandard
Inhalt: CE-Zeichen
34
Technische Daten
E-MY2
16
25
5 kg
10 kg
100 bis 1000 mm/s
0,49 bis 4,90 m/s²
trapezförmig
horizontal
0,01 mm
0,1 mm
Technische Daten
Technische Daten

Allgemeine Funktionen

Verriegelungsfunktion

Sollen die eingestellten Werte für Geschwindigkeit und Beschleunigung fixiert werden, kann
man sie verriegeln. Der eingestellte Wert für die Zwischenstellung ist nicht verriegelt.
Verriegelung
Drücken Sie die Taste
. dann die Taste
innerhalb von 3 Sekunden während Sie die Taste
gedrückt halten.
Die Verriegelungsfunktion wird aktiviert, wenn diese
Situation länger als 1 Sekunde dauert und ALM und
MOTOR beginnen zu blinken.
Wird die Verriegelung freigegeben, schaltet der
Betrieb auf Normal um.
Anm.: Das Einlernen der Hübe wird durchgeführt,
wenn Sie Die Taste
mindestens 3 Sekunden
gedrückt halten.
Freigabe
Drücken Sie die Taste
dann die Taste
innerhalb von 3 Sekunden während Sie die Taste
gedrückt halten.
Die Verriegelungsfunktion wird aktiviert, wenn diese
Situation länger als 1 Sekunde dauert und ALM und
MOTOR beginnen zu blinken.
Wird die Verriegelung freigegeben, schaltet der
Betrieb auf Normal um.
Anm.:
Das Einlernen der Hübe wird durchgeführt,
wenn Sie die Taste
mindestens 3 Sekunden
gedrückt halten.
Wird die Einstellung der Schalter für Geschwindigkeit und Beschleunigung während
aktivierter Verriegelung verändert, blinkt die ALM-Anzeige.
Der Controller zeigt folgende Vorgänge:
- Starten Sie den Betrieb mit dem eingestellten Wert bei aktivierter Verriegelung.
- Die Verriegelung kann freigegeben werden. Ändern Sie den eingestellten Wert nach der
Freigabe.
- Ein Alarmsignal wird nicht ausgegeben.
35
