SICHERHEIT (Fortsetzung)
HINWEIS
Befolgen Sie die nachfolgenden Anweisungen, wenn Sie den Antrieb bedienen. Andernfalls kann
der Schalter beschädigt werden oder inkorrekt arbeiten, was zu Fehlfunktionen führen würde.
•Die angelegte Spannung darf die angegebene maximale Spannung nicht überschreiten.
•Die Last darf den Maximalwert nicht überschreiten.
•Ausreichend Platz für Wartungsarbeiten vorsehen.
•Produkt nicht fallen lassen oder Stößen bzw. exzessiven Schlägen aussetzen.
•Bei der Handhabung am Gehäuse festhalten.
•Anzugsmomente einhalten.
•Den Antrieb nicht in einem Bereich installieren, der als Trittfläche dient.
•Ebenheit der Montagefläche des Antriebs innerhalb von 0,1/500 mm einhalten.
•Das angeschlossene Kabel nicht wiederholt biegen und dehnen, um Kabelbruch zu vermeiden.
•Auf ordnungsgemäße Verkabelung achten.
•Während des Verkabelns das Produkt nicht unter Spannung setzen.
•Nicht in Bereichen mit Staub, Partikeln und Wasserspritzern, Chemikalien und Öl verwenden, um
Schäden und Fehlfunktionen des Produktes zu vermeiden.
•Nicht im Bereich von Magnetfeldern verwenden, um Schäden und Fehlfunktionen des Antriebs
zu vermeiden.
•Nicht in Umgebungen verwenden, die Temperaturschwankungen unterliegen.
•Nicht in der Nähe von Erzeugern von Spannungsspitzen verwenden.
•Die Last nicht kurzschließen. Ein Lastkurzschluss des Controllers wird als Fehler angezeigt,
kann aber Überstrom erzeugen und den Antrieb beschädigen.
•Die Bedientasten nicht mit spitzen Gegenständen betätigen, um Schäden an den Tasten zu
vermeiden.
•Regelmäßige Wartungen des Produktes durchführen.
4

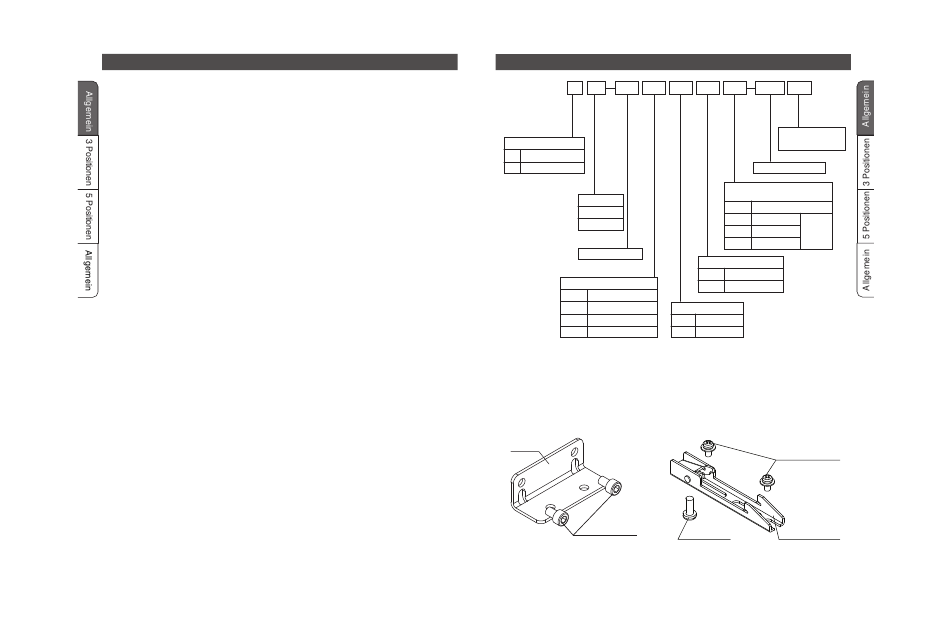

Modellangabe

E-MY2 C 16
100
TA
Führungsart
C
Kreuzrollenführung
H
Präzisionsführung
Nenngröße
16
20
Hub
Anordnung Motor
TA
Oberseite (links)
DA
Unterseite (links)
TB
Oberseite (rechts)
DB
Unterseite (rechts)
Anm.: Detaillierte Information zu Hub, Signalgeber und Anzahl der
Signalgeber entnehmen Sie dem Katalog.
Optionen
Controller Befestigungselement
•L-Befestigunswinkel
MYE-LB Innensechskantschraube M5 x 8 (2)
•• ••••
MYE-DB Kreuzschlitz-Flachkopfschraube M3 x 6.5 (2)
•DIN-Schiene
•• • • • • • • • • • • • • • •
Klemmschraube M4 x 10 (1 )
Befestigungs-
winkel
Innensechkant-
schraube
L-Befestigungswinkel
(MYE-LB)
N
A
M
M9B
Anzahl der
Signalgeber
Signalgeber
Kabellänge (zwischen Controller
und Antrieb)
-
mit integriertem Controller
M
1 m
Controller
(separat)
L
3 m
Z
5 m
Anzahl der Positionen
-
3 Positionen
A
5 Positionen
Signalausgangsart
N
NPN
P
PNP
Kreuzschlitz-
Flachkopfschraube
Klemmschraube
Befestigungselement
DIN-Schiene
(MYE-DB)
5
