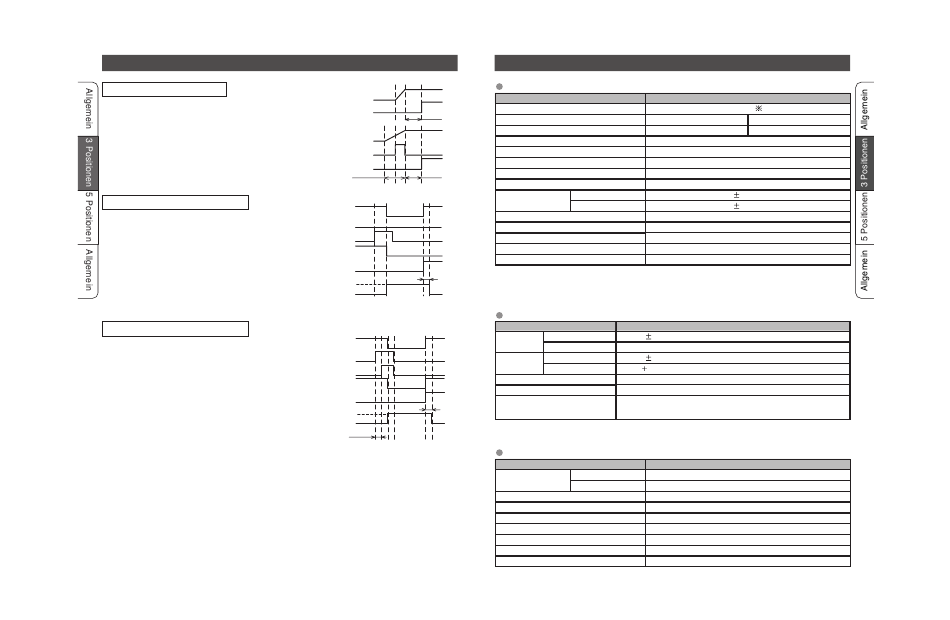

Betriebseigenschaften
Spannungsversorgung
Wenn die Spannungsversorgung eingeschaltet wird,
wird der Controller initialisiert und READY Output wird
durchgeführt.
Wenn die erste Spannungsversorgung mindestens 1 s
beträgt, wird der Alarmausgang vor Initialisierung und
READY Output aktiviert.
Ist der Not-Aus-Eingang geöffnet, wird das Signal
READY Output nicht gesendet und stattdessen der
Alarmausgang aktiviert.
Verfahren bis zum Hubende
Bsp.: Verfahren von der Motorseite bis zum Hubende
Schalten Sie den Eingang für den
Antriebsbefehl nicht aus, bevor der READY
Output bestätigt ist.
Das Signal Erreichen der Stellung wird
abgefragt, wenn der Zylinder die Position 0,5
mm vor der angesteuerten Stellung erreicht
hat (mit A bezeichnet).
Verfahren auf die Zwischenstellung
Bsp.: Verfahren von der Motorseite bis zur Zwischenstellung
Nur wenn die Antriebsbefehle 1 und 2
innerhalb von 5 ms ausgelöst werden, wird
auf die Zwischenstellung verfahren. Ein Auslösen
nach 5 ms verfährt den Zylinder zum
Motorende oder zum anderen Ende.
Das Signal Erreichen der Stellung wird
abgefragt, wenn der Zylinder die Stellung 0,5
mm vor der angesteuerten Stellung erreicht
hat (mit A bezeichnet).
20
Spannungversorgung einschalten
READY Output
max. 2s
Spannungversorgung einschalten
Alarmausgang
READY Output
über 1s
max. 2s
READY Output
Eingang Antriebsbefehl 1
Eingang Antriebsbefehl 2
Ausgang bei Erreichen der Stellung 1
Ausgang bei Erreichen der Stellung 2
A
Betrieb
Betriebszustand
Stopp
READY Output
Eingang Antriebsbefehl 1
Eingang Antriebsbefehl 2
Ausgang bei Erreichen der Stellung 1
Ausgang bei Erreichen der Stellung 2
A
Betrieb
Betriebszustand
Stopp
max. 5ms
Technische Daten
Standard
Bezeichnung
Modell
Nenngrösse
Maximales Lastgewicht
Anm.
Einstellungsbereich der Geschwindigkeit
Einstellungsbereich der Beschleunigung
Beschleunigungsrampe
Bewegungsrichtung
Positionierung
Beide Endanschläge (mechanische Stopps), 1 Zwischenposition
beide Endpositionen
Wiederholgenauigkeit
Zwischenposition
Einstellung der Zwischenposition
manuell, JOG-Methode
Parametereinstellung
direkt an Controllergehäuse
Display
LED für Stormversorgung, LED für Alarmanzeige, LED für Positionierung beendet
Eingangssignale
Stellbefehlssignal, Not-Aus Eingangssignal
Ausgangssignale
Signal Positionierung beendet, Fehlersignal, Signal Bereit
ANM.: Die maximal bewegbare Last zeigt die Motorkapazität.
Bei der Auswahl eines Modells bitte zusammen mit dem Belastungsgrad der Führung.
Elektrische Daten
Bezeichnung
Spannungs-
Versorgungsspannung
DC 24 V
10%
versorgung
Stromaufnahme
Max. 5 A (innerhalb 2 s) normalerweise 2,5 A bei DC 24 V
Antrieb
Spannungs-
Versorgungsspannung
DC 24 V
10%
versorgung
Stromaufnahme
30 mA
Ausgangsbelastung bei DC 24 V
Signal
Eingangssignalkapazität
Max. 6 mA / 1 Schaltkreis bei DC 24 V (Opto-Koppler Eingang)
Ausgangslastkapazität
Max. DC 30 V , max. 20 mA / 1 Schaltkreis (Opto-Koppler Ausgang)
Not-Aus-Situation, unzulässige Abweichung/Fehler von:
Versorgungsspannung, Temperatur, Positionierung, Motor, Controller,
Detektion von Abweichungen
Endstufe, Schaltausgänge
Allgemeine Merkmale
Bezeichnung
Zylinder
5 bis 50º C
Betriebs-
temperaturbereich
Controller (separat)
5 bis 40º C
Luftfeuchtigkeit
35 bis 85 % rel. Luftfeuchtigkeit (keine Kondensation)
Lagertemperaturbereich
-10 bis 60 º C (keine Kondensation oder Frost)
Lagerfeuchtigkeitsbereich
35 bis 85% rel. Luftfeuchtigkeit (ohne Kondensation)
Prüfspannung
Zwischen allen externen Klemmen und Gehäuse: 1000VAC über 1 Min.
Isolationswiderstand
Zwischen externen Klemmen und Gehäuse: 50 MΩ bis 500 VDC
Rauschwiderstand
1000 Vp-p, Impulsbreite 1 µs, Anstieg 1 ns
Zertifikationsstandard
CE-Zeichen
Technische Daten
E-MY2
16
25
5 kg
10 kg
100 bis 1000 mm/s
0,49 bis 4,90 m/s
2
trapezförmig
horizontal
0,01 mm
0,1 mm
Technische Daten
Technische Daten
