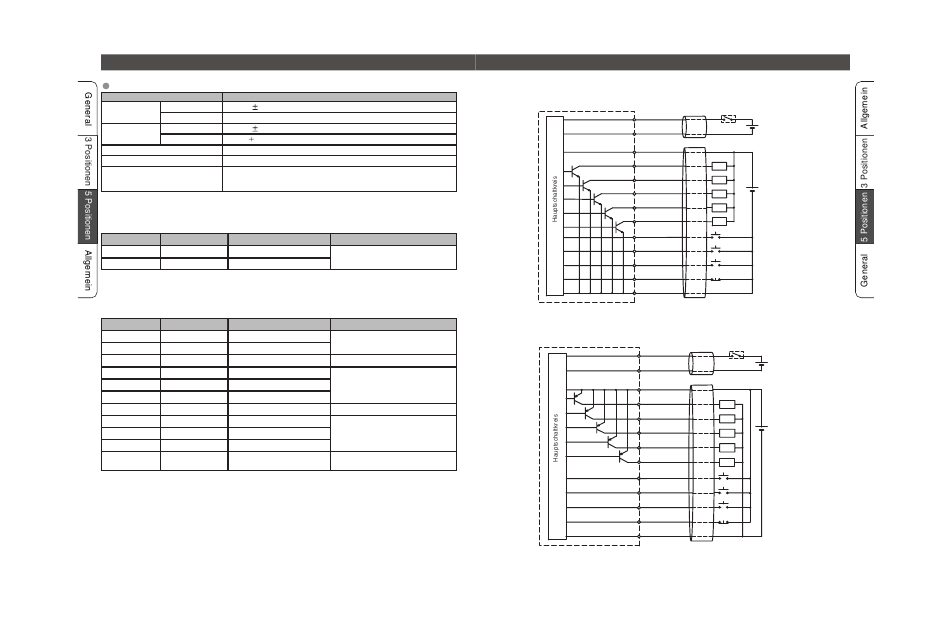

Beispiel für internen Schaltkreis und Verdrahtung
Elektrische Daten
Bezeichnung
Spannungs-
Versorgungsspannung
DC 24 V
10 %
versorgung
Stromaufnahme
Max. 5 A (innerhalb 2 s) normalerweise 2,5 A bei DC 24 V
Antrieb
Spannungs-
Versorgungsspannung
DC 24 V
10 %
versorgung
Stromaufnahme
Signal
30 mA
Ausgangsbelastung bei DC 24 V
Eingangssignalkapazität
Max. 6 mA / 1 Schaltkreis bei DC 24 V (Opto-Koppler Eingang)
Ausgangslastkapazität
Max. DC 30 V , max. 20 mA / 1 Schaltkreis (Opto-Koppler Ausgang)
Not-Aus-Situation, unzulässige Abweichung/Fehler von:
Ursache für Fehlerausgangssignal
Versorgungsspannung, Temperatur, Positionierung, Motor, Controller,
Endstufe, Schaltausgänge
Spannungsversorgungskabel
20 Drähte AWG20 (Leerschritt einfügen!)
Symbol
Kabelfarbe
Signalbezeichnung
DC (+)
Braun
Vcc
DC (-)
Blau
Masse-Anschluss
Kabel E/A 9 Drähte
AWG20
Symbol
Kabelfarbe
Signalbezeichnung
DC2(+)
Braun
Vcc
DC2(-)
Blau
Masse-Anschluss
OUT1
Rosa
Ausgang READY
OUT2
Orange
Position beendet 1
OUT3
Gelb
Position beendet 2
OUT4
Rot
Position beendet 3
OUT5
Grün
Alarm Ausgang
IN1
Purpur
Stellsignal Eingang 1
IN2
Grau
Stellsignal Eingang 2
IN3
Schwarz
Stellsignal Eingang 3
IN4
Weiss
Eingang Not-Aus
•Dieses Produkt kann ohne den Anschluss von E/A-Kabeln verwendet werden, seien Sie
jedoch vorsichtig und verwenden Sie einen Stromversorgungsschalter für den Antrieb.
Im Notfall schalten Sie ihn bitte ab.
24
Technische Daten
Inhalt
Stromversorgungsleitungen
des Antriebs
Inhalt
Spannungsversorgung Signal
Signal für Anzeige Controller betriebsbereit
Signal zeigt an, dass die
Positionierung abgeschlossen ist
Signal zeigt an, dass ein Alarm ausgelöst ist
Signal zur Übertragung des
Antriebsbefehls
Signal für Not-Aus Befehl (Not-Aus wird
aktiviert, wenn Kontakt offen)
•NPN Ein-/Ausgang
Braun DC (+)
Blau DC (-)
Braun DC (+)
Rosa OUT1
Orange OUT2
Gelb OUT3
Rot OUT4
Grün OUT5
Purpur IN1
Grau IN2
Schwarz IN3
Weiss IN 4
Blau DC (-)
•PNP Ein-/Ausgang
Braun DC (+)
Blau DC (-)
Braun DC (+)
Rosa OUT1
Orange OUT2
Gelb OUT3
Rot OUT4
Grün OUT5
Purpur IN1
Grau IN2
Schwarz IN 3
Weiss IN 4
Blau DC (-)
Spannungs-
Spannungs-
versorgungs-
versorgungsschalter
kabel
+
Spannungs
versorgung DC24V
-
E/A-Kabel
Last
Last
+
Spannungsversorgung
für Signal DC24V
-
Last
Last
Last
Spannungs-
Spannungs-
versorgungs-
versorgungsschalter
kabel
+
Spannungs-
versorgung
DC24V
-
E/A kabel
Last
Last
Spannungsversorgung
+
für Signal DC24V
-
Last
Last
Last
25
