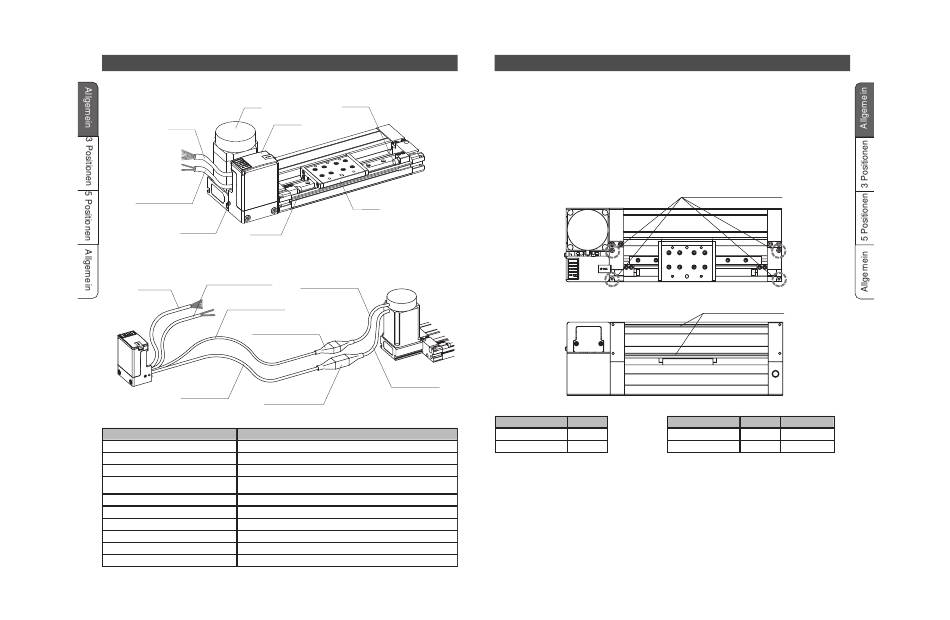

Bezeichnungen und Funktionen
Mit integriertem Controller
Motor
Controller
I/O-Kabel
Spannungs-
versorgungskabel
Masse-
Anschluss
Motorseite
Mit getrenntem Controller
Spannungs-
versorgungskabel
I/O-Kabel
Encoderkabel
des Antriebs
Encoderkabel-Stecker
Motorkabel
des Controllers
Motorkabel-Stecker
Bezeichnung
Schlitten
Beweglicher Teil des Antriebs
Motor
Motor als Antrieb des Schlittens
Spannungsversorgungskabel
Spannungsversorgung zum Betreiben des Antriebs
Kabel zur Übertragung der Ein-
I/O-Kabel
und Ausgangssignale
Controller
Einheit für Steuerung, Einstellung und Anzeige des Antriebs
Masse-Anschluss
Dient der korrekten Erdung des Antriebs
Encoderkabel des Antriebs
Das Encoderkabel zwischen Antrieb und Controller
Motorkabel des Antriebs
Das Motorkabel zwischen Antrieb und Controller
Encoderkabel des Controllers
Encoderkabel zum separaten Controller
Motorkabel des Controllers
Motorkabel zum separaten Controller
6
Endseite
Schlitten
Encoderkabel
Motorkabel
des Antriebs
Inhalt/Funktion
Installation
Lesen Sie die "Vorsichtsmaßnahmen zur Handhabung" der Sicherheitshinweise und die
"Montageanleitung" dieses Kapitels aufmerksam durch, um Sicherheit und Exaktheit bei der
Montage des Zylinders zu gewährleisten.
Installation des Gehäuses
Verwenden Sie die 4 Befestigungsbohrungen auf der Oberseite des Gehäuses bzw. die
Schraubenmuttern
an den 2 T- Nuten auf der Unterseite des Gehäuses für die Installation.
Draufsicht
Untersicht
Befestigungsbohrungen oben
T-Nuten unten
Gewindegrösse
Nenngröße
16
M3
25
M5
•Werden die T-Nuten auf der Unterseite zur Installation
verwendet, wählen Sie eine Schraube, die
nur bis zur effektiven Länge von der Unterseite aus
eingeschraubt werden kann.
Montagebohrungen oben
T-Nuten unten
Nenngröße
Gewindegrösse
Effektive Länge
16
M3
4 bis 5 mm
25
M5
6 bis 8 mm
