Procedure di installazione

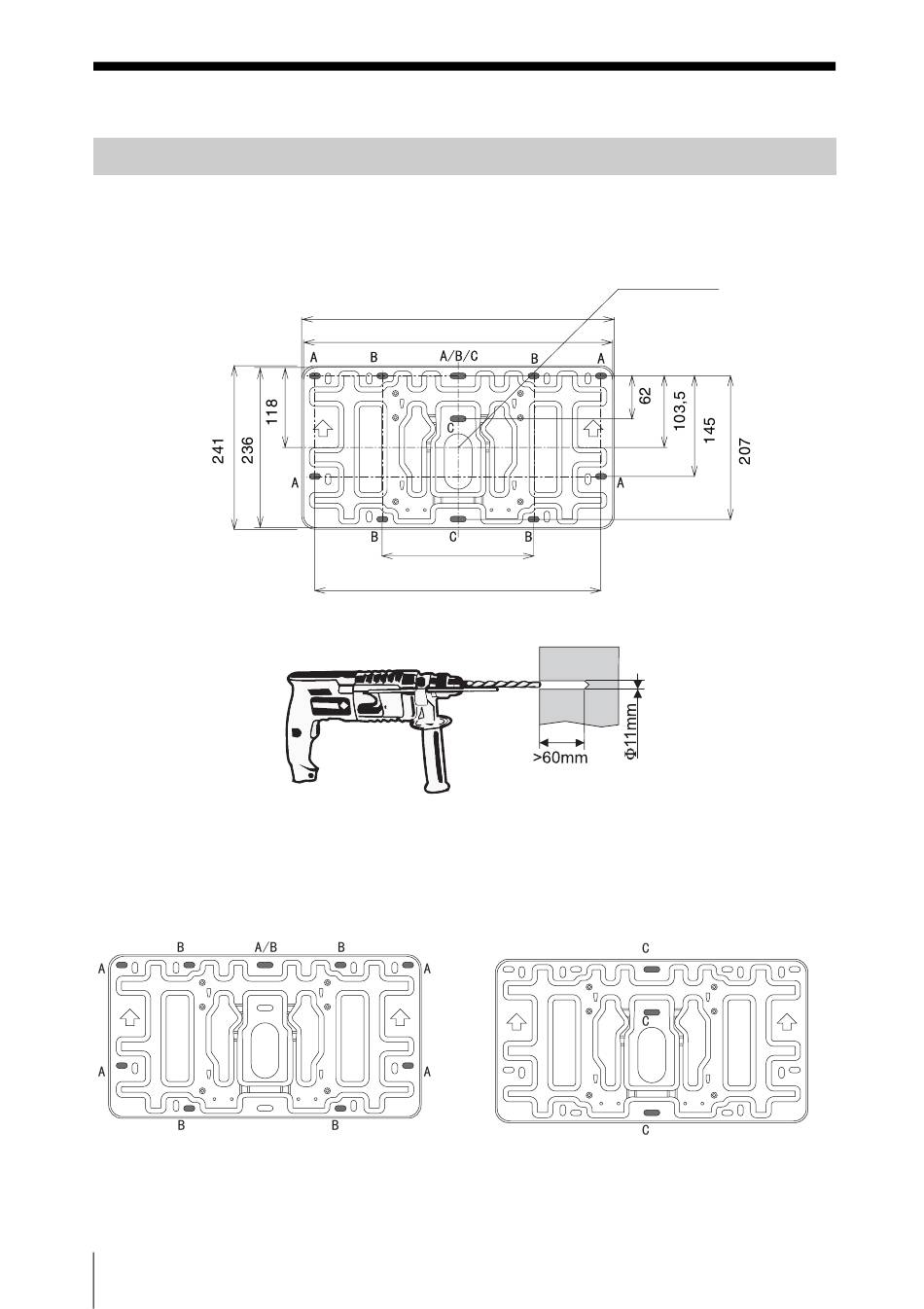

Posizionamento del supporto per proiettore da parete sulla parete
1
Installare la piastra da parete sulla parete.
Per l'installazione utilizzare le viti autofilettanti M6 × 55 e i bulloni di ancoraggio dia.
11 × 50.
Se per l'installazione della piastra da parete sul muro si utilizzano 5 punti di fissaggio,
eseguire i fori indicati in A o B con Φ11 mm. Se per l'installazione della piastra da parete
sul muro si utilizzano 3 punti di fissaggio, eseguire i fori indicati in C con Φ11 mm. Dopo
aver eseguito i fori, inserire un bullone di ancoraggio 11 × 50 in ciascun foro e fissare la
piastra da parete con le viti autofilettanti M6 × 55. Assicurarsi che la piastra da parete sia
in piano e che la punta della freccia sia rivolta verso l'alto.
5 punti di fissaggio
8
IT
Procedure di installazione
455
450
218
412,4
3 punti di fissaggio
Centro della
piastra da
parete
