Procédures d'installation
Pour fixer le support mural du projecteur au mur
1
Installez la plaque murale sur le mur.
Utilisez les vis auto-taraudeuses M6 × 55 et les boulons d'ancrage 11 × 50 pour
l'installation.

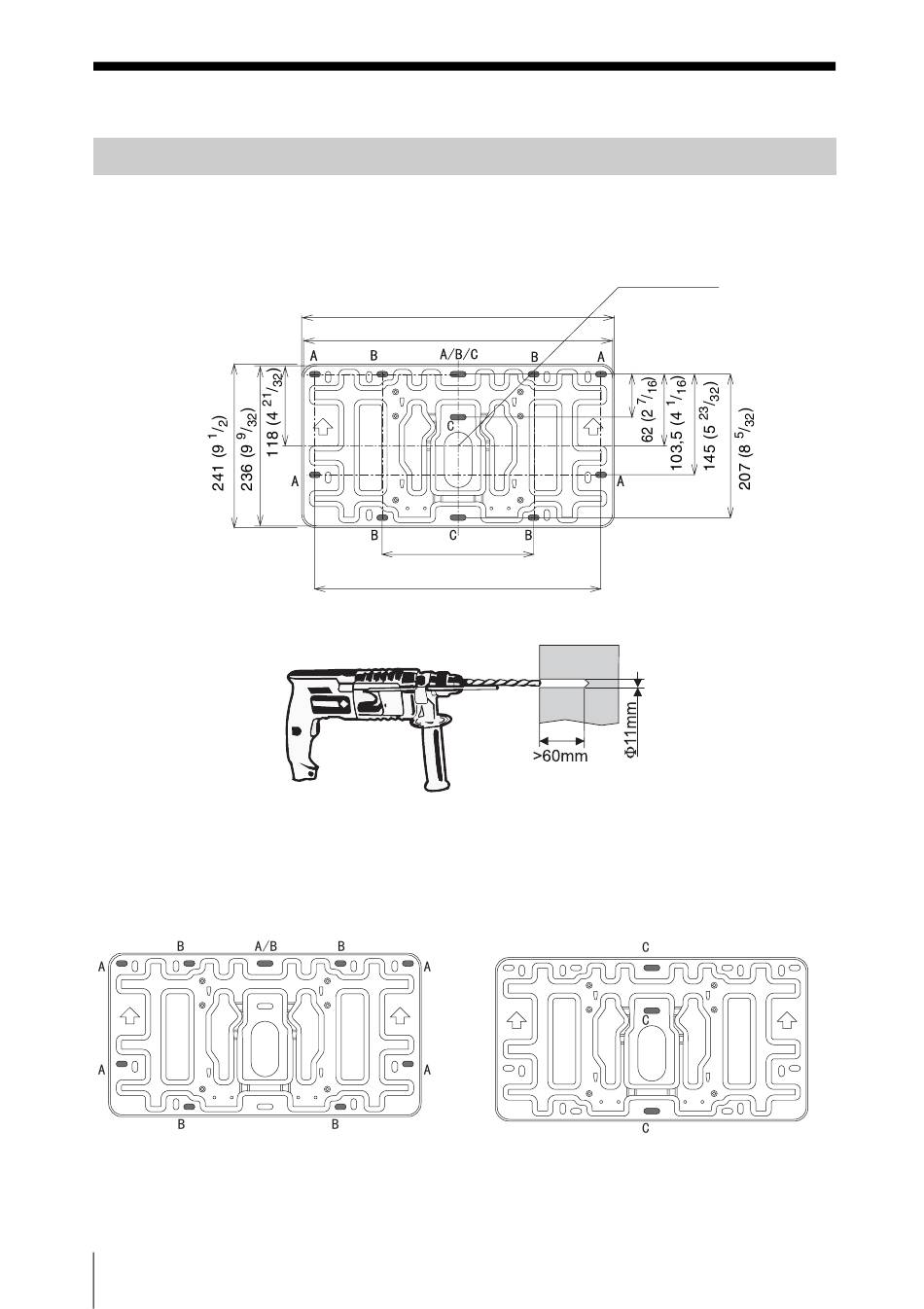

Si vous installez la plaque murale sur le mur sur 5 positions, percez les trous indiqués dans
l'illustration A ou B avec Φ11 mm. Si vous installez la plaque murale sur le mur sur
3 positions, percez les trous indiqués dans l'illustration C avec Φ11 mm. Une fois les trous
percés, insérez un boulon d'ancrage 11 × 50 dans chaque trou et fixez la plaque murale à
l'aide de vis auto-taraudeuses M6 × 55. Vérifiez que les flèches de la plaque murale sont
orientées vers le haut et que la plaque est horizontale.
Fixation sur 5 positions
8
FR
Procédures d'installation
29
455 (17 / )
32
23
450 (17 / )
32
19
218 (8 / )
32
1
412,4 (16 / )
4
Fixation sur 3 positions
Centre de la
plaque
murale
