Procedimientos de instalación

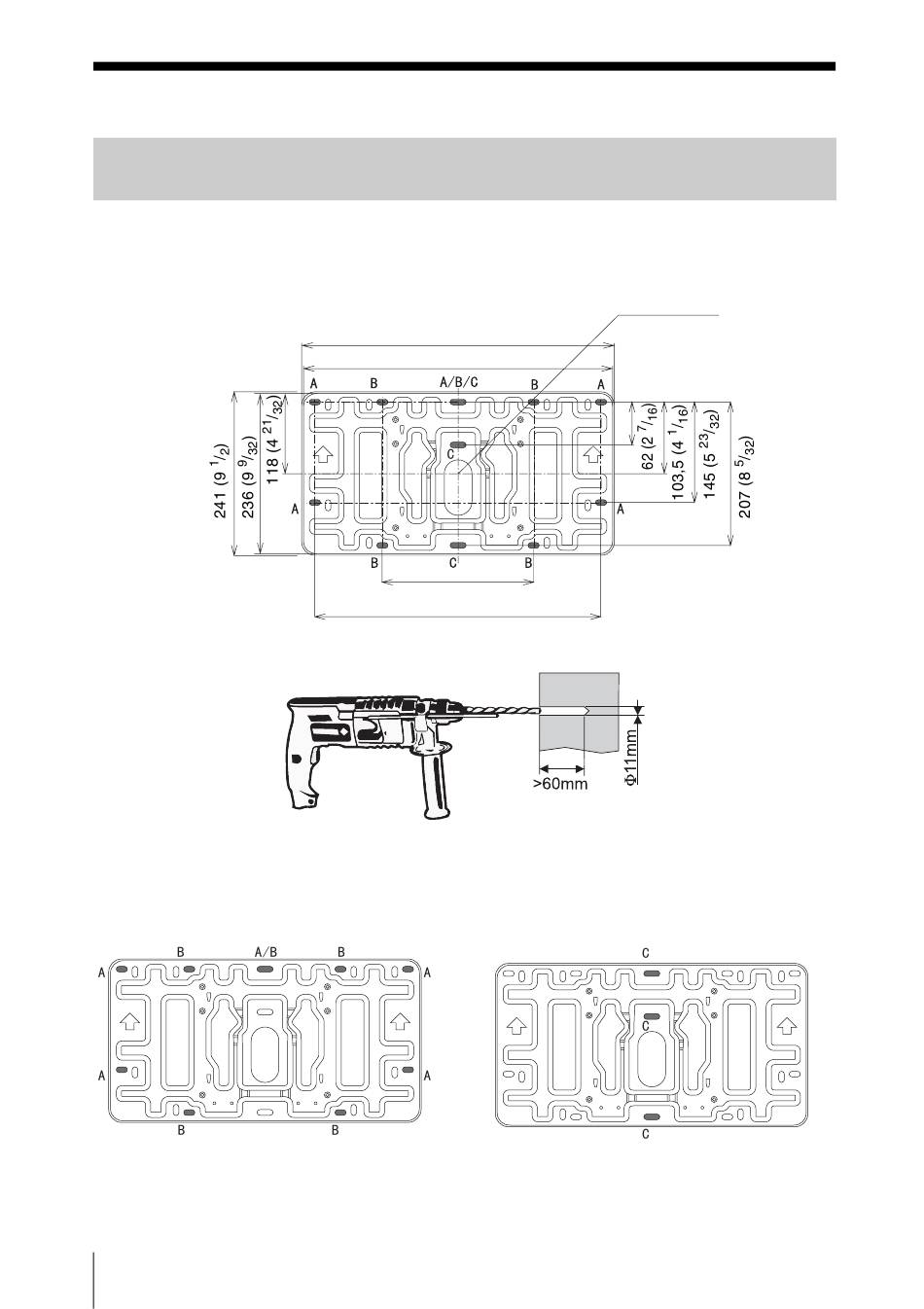

Para colocar el soporte de montaje mural del proyector en una
pared
1
Instale la placa de pared en la pared.
Utilice tornillos autorroscantes M6 × 55 y pernos de anclaje de diám. 11 × 50 para la
instalación.
Si va a fijar la placa de pared en 5 posiciones, taladre los agujeros indicados por A o B con
Φ 11 mm. Si va a fijar la placa de pared en 3 posiciones, taladre los agujeros indicados por
C con Φ 11 mm. Una vez taladrados los agujeros, introduzca un perno de anclaje 11 × 50
en cada orificio y fije la placa de pared con tornillos autorroscantes M6 × 55. Asegúrese de
que las flechas de la placa de pared apuntan hacia arriba y de que está nivelada.
Fijación en 5 posiciones
8
ES
Procedimientos de instalación
29
455 (17 / )
32
23
450 (17 / )
32
19
218 (8 / )
32
1
412,4 (16 / )
4
Fijación en 3 posiciones
Centro de la
placa de
pared
