Installationsvorgang

So befestigen Sie die Projektorwandhalterung an der Wand
1

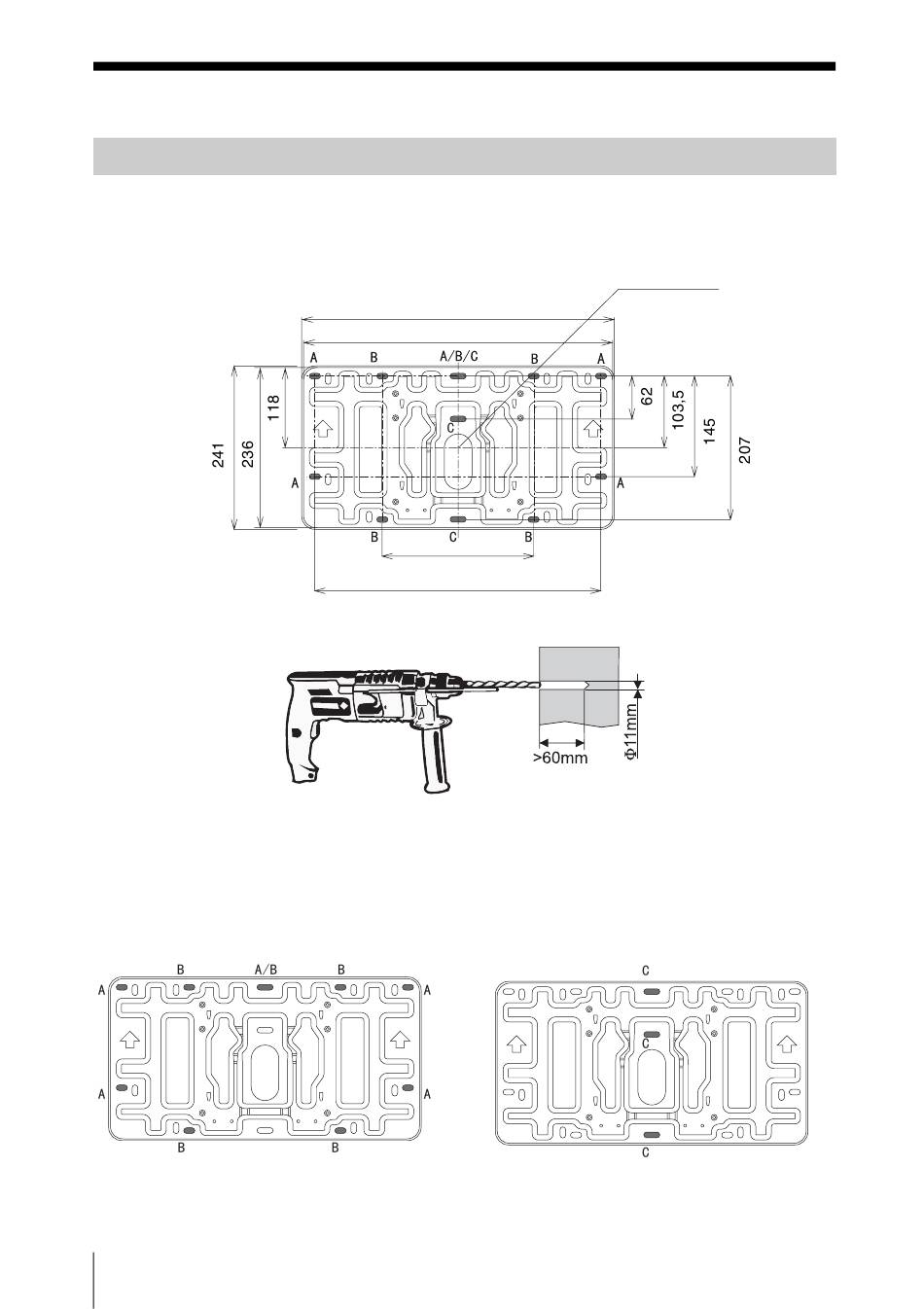

Montieren Sie die Wandplatte an der Wand.
Verwenden Sie für die Installation M6 × 55 Schneidschrauben und Ankerbolzen mit
Durchm. 11 × 50.
Wenn Sie die Wandplatte an der Wand montieren, indem Sie sie an 5 Positionen sichern,
bohren Sie die Bohrungen, die durch A oder B vorgegeben sind, unter Verwendung von
Φ11 mm. Wenn Sie die Wandplatte an der Wand montieren, indem Sie sie an 3 Positionen
sichern, bohren Sie die Bohrungen, die durch C vorgegeben sind, unter Verwendung von
Φ11 mm. Stecken Sie nach dem Bohren der Bohrungen einen 11 × 50 Ankerbolzen in jede
Bohrung und sichern Sie die Wandplatte mit M6 × 55 Schneidschrauben. Stellen Sie sicher,
dass die Pfeile auf der Wandplatte nach oben zeigen und dass die Wandplatte eben ist.
Sichern an 5 Positionen
8
DE
Installationsvorgang
455
450
218
412,4
Sichern an 3 Positionen
Mitte der
Wandplatte
