1.3

Systemarchitektur

CP-8000

1.3.1
Das Basissystem CP‑8000 besteht aus den folgenden Bestandteilen:
•
Ein Master Modul mit
– einem internen Stromversorgungsmodul
– 2 internen I/O Modulen
In Abhängigkeit von den Anforderungen kann das Basissystem erweitert werden:
•
Bis zu 4 Protokollelemente für die Kommunikation mit übergeordneten Automatisierungseinheiten oder
einem Leitsystem (können am Master Modul geladen werden)
•
Bis zu 6 externe I/O Module für die Kommunikation mit dem Feldprozess
•
Ein LED Modul für die Visualisierung der Prozessdaten der internen I/O Module und der externen SICAM
I/O Module

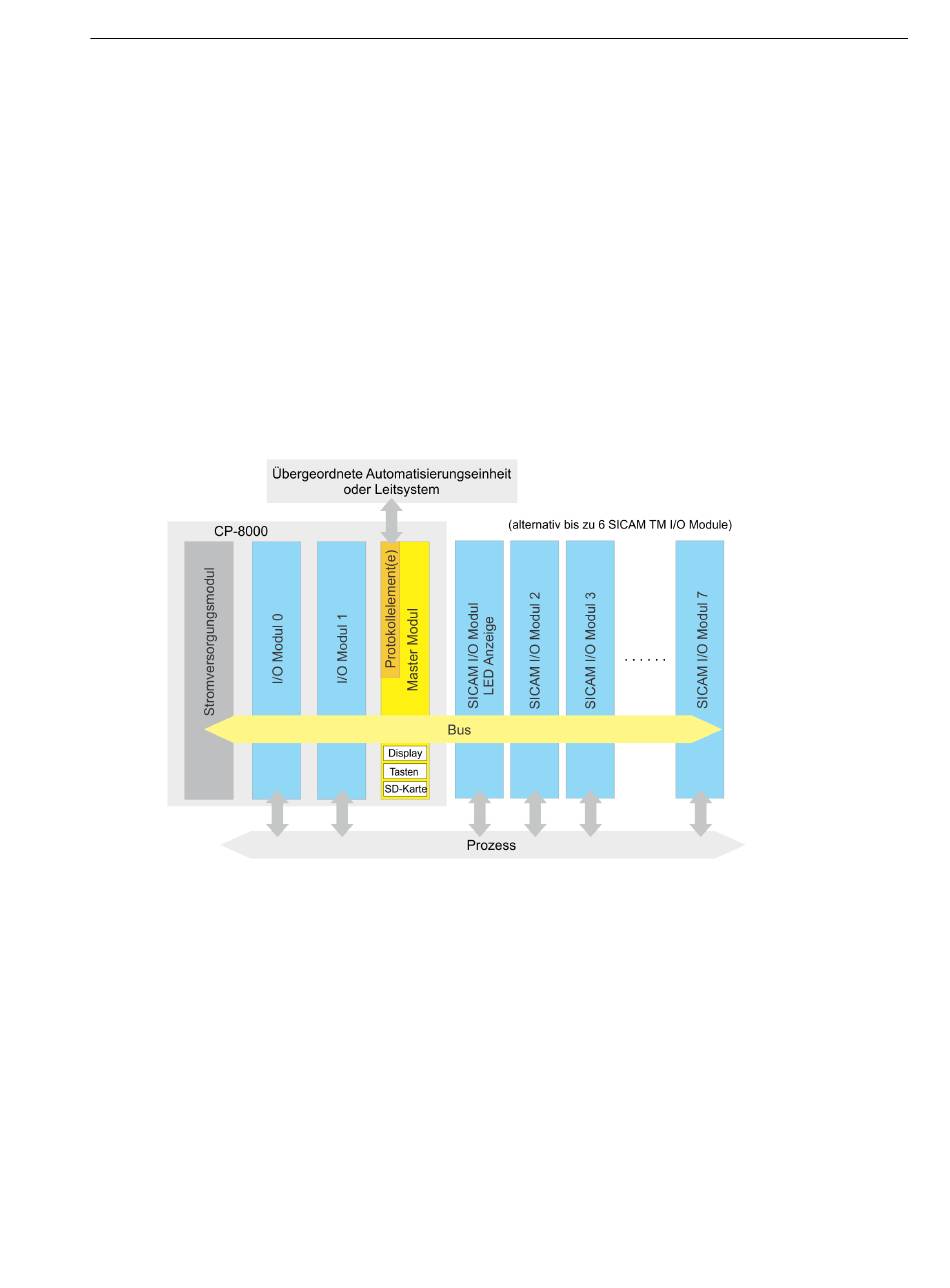

[dw_CP-8000_system_architecture, 1, de_DE]
Bild 1-11
1.3.2

CP-8021 und CP-8022

Das Basissystem von CP‑802x besteht aus den folgenden Bestandteilen:
•
Ein Master Modul
•
Ein externes Stromversorgungsmodul
In Abhängigkeit von den Anforderungen kann das Basissystem erweitert werden:
•
Ein zweites Stromversorgungsmodul (optional für Redundanzzwecke)
•
Bis zu 4 Protokollelemente für die Kommunikation mit übergeordneten Automatisierungseinheiten oder
einem Leitsystem (können am Master Modul geladen werden)
