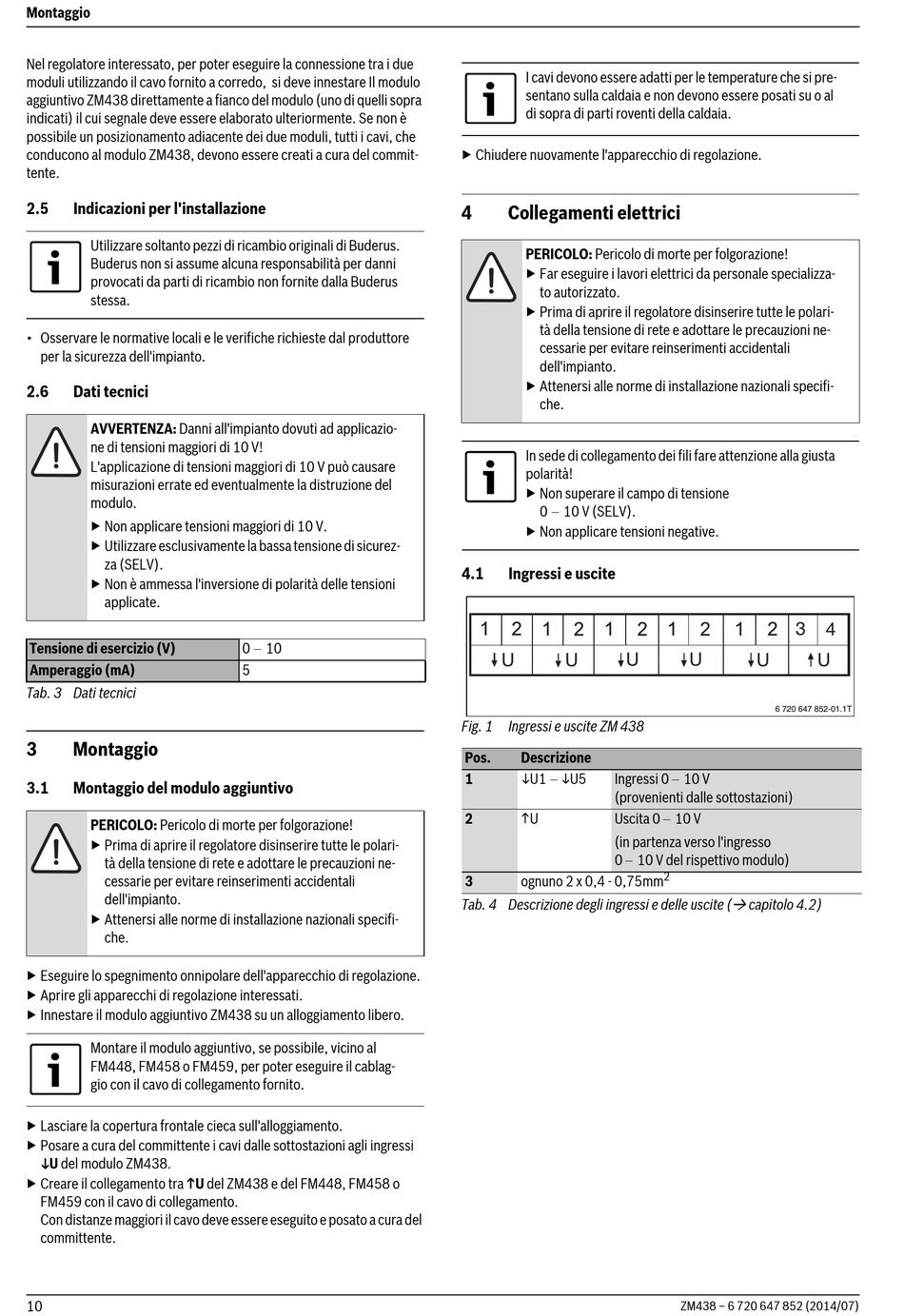

Montaggio

Nel regolatore interessato, per poter eseguire la connessione tra i due
moduli utilizzando il cavo fornito a corredo, si deve innestare Il modulo
aggiuntivo ZM438 direttamente a fianco del modulo (uno di quelli sopra
indicati) il cui segnale deve essere elaborato ulteriormente. Se non è
possibile un posizionamento adiacente dei due moduli, tutti i cavi, che
conducono al modulo ZM438, devono essere creati a cura del commit-
tente.
2.5

Indicazioni per l'installazione

Utilizzare soltanto pezzi di ricambio originali di Buderus.
Buderus non si assume alcuna responsabilità per danni
provocati da parti di ricambio non fornite dalla Buderus
stessa.
• Osservare le normative locali e le verifiche richieste dal produttore
per la sicurezza dell'impianto.
2.6

Dati tecnici

AVVERTENZA: Danni all'impianto dovuti ad applicazio-
ne di tensioni maggiori di 10 V!
L'applicazione di tensioni maggiori di 10 V può causare
misurazioni errate ed eventualmente la distruzione del
modulo.
▶ Non applicare tensioni maggiori di 10 V.
▶ Utilizzare esclusivamente la bassa tensione di sicurez-
za (SELV).
▶ Non è ammessa l'inversione di polarità delle tensioni
applicate.
Tensione di esercizio (V)
Amperaggio (mA)
Tab. 3 Dati tecnici
3 Montaggio
3.1

Montaggio del modulo aggiuntivo

PERICOLO: Pericolo di morte per folgorazione!
▶ Prima di aprire il regolatore disinserire tutte le polari-
tà della tensione di rete e adottare le precauzioni ne-
cessarie per evitare reinserimenti accidentali
dell'impianto.
▶ Attenersi alle norme di installazione nazionali specifi-
che.
▶ Eseguire lo spegnimento onnipolare dell'apparecchio di regolazione.
▶ Aprire gli apparecchi di regolazione interessati.
▶ Innestare il modulo aggiuntivo ZM438 su un alloggiamento libero.
Montare il modulo aggiuntivo, se possibile, vicino al
FM448, FM458 o FM459, per poter eseguire il cablag-
gio con il cavo di collegamento fornito.
▶ Lasciare la copertura frontale cieca sull'alloggiamento.
▶ Posare a cura del committente i cavi dalle sottostazioni agli ingressi
U del modulo ZM438
▶ Creare il collegamento tra U del ZM438 e del FM448, FM458 o
FM459 con il cavo di collegamento.
Con distanze maggiori il cavo deve essere eseguito e posato a cura del
committente.
10
010
5
I cavi devono essere adatti per le temperature che si pre-
sentano sulla caldaia e non devono essere posati su o al
di sopra di parti roventi della caldaia.
▶ Chiudere nuovamente l'apparecchio di regolazione.
4

Collegamenti elettrici

PERICOLO: Pericolo di morte per folgorazione!
▶ Far eseguire i lavori elettrici da personale specializza-
to autorizzato.
▶ Prima di aprire il regolatore disinserire tutte le polari-
tà della tensione di rete e adottare le precauzioni ne-
cessarie per evitare reinserimenti accidentali
dell'impianto.
▶ Attenersi alle norme di installazione nazionali specifi-
che.
In sede di collegamento dei fili fare attenzione alla giusta
polarità!
▶ Non superare il campo di tensione
010 V (SELV).
▶ Non applicare tensioni negative.
4.1

Ingressi e uscite

U U U
Fig. 1 Ingressi e uscite ZM 438
Pos. Descrizione
Ingressi 0 10 V
U1 U5
1
(provenienti dalle sottostazioni)
Uscita 0 10 V
U
2
(in partenza verso l'ingresso
0 10 V del rispettivo modulo)
3 ognuno 2 x 0,4 - 0,75mm
Tab. 4 Descrizione degli ingressi e delle uscite (
3 4
U U U
6 720 647 852-01.1T
2

capitolo 4.2)
