Umweltschutz/Entsorgung

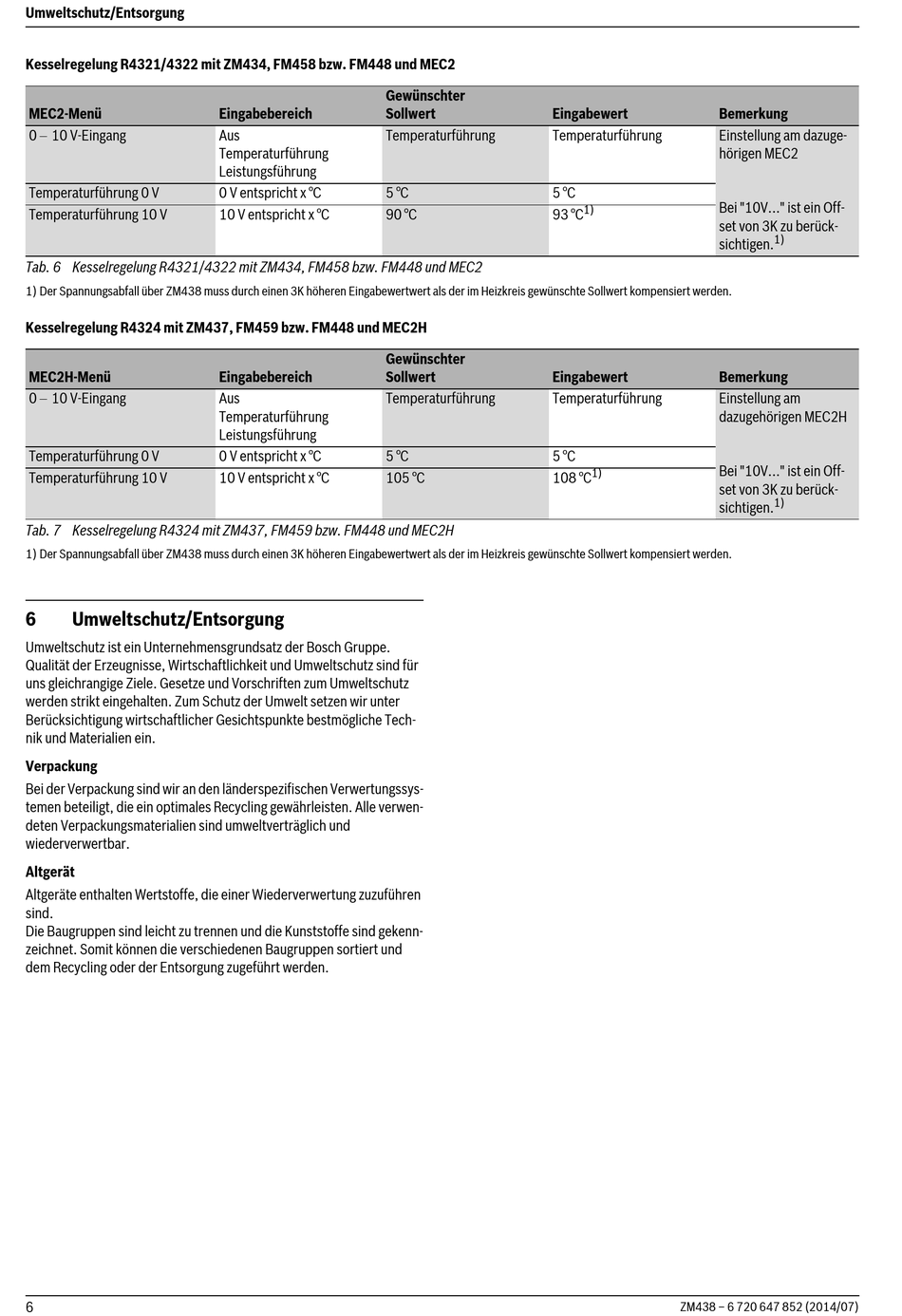

Kesselregelung R4321/4322 mit ZM434, FM458 bzw. FM448 und MEC2
MEC2-Menü
0 10 V-Eingang
Temperaturführung 0 V
Temperaturführung 10 V
Tab. 6 Kesselregelung R4321/4322 mit ZM434, FM458 bzw. FM448 und MEC2
1) Der Spannungsabfall über ZM438 muss durch einen 3K höheren Eingabewertwert als der im Heizkreis gewünschte Sollwert kompensiert werden.
Kesselregelung R4324 mit ZM437, FM459 bzw. FM448 und MEC2H
MEC2H-Menü
0 10 V-Eingang
Temperaturführung 0 V
Temperaturführung 10 V
Tab. 7 Kesselregelung R4324 mit ZM437, FM459 bzw. FM448 und MEC2H
1) Der Spannungsabfall über ZM438 muss durch einen 3K höheren Eingabewertwert als der im Heizkreis gewünschte Sollwert kompensiert werden.
6 Umweltschutz/Entsorgung
Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.
Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für
uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz
werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter
Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Tech-
nik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssys-
temen beteiligt, die ein optimales Recycling gewährleisten. Alle verwen-
deten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Altgerät
Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen
sind.
Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekenn-
zeichnet. Somit können die verschiedenen Baugruppen sortiert und
dem Recycling oder der Entsorgung zugeführt werden.
6
Gewünschter
Eingabebereich Sollwert
Aus Temperaturführung
Temperaturführung
Leistungsführung
0 V entspricht x °C 5 °C
10 V entspricht x °C 90 °C
Gewünschter
Eingabebereich Sollwert
Aus Temperaturführung
Temperaturführung
Leistungsführung
0 V entspricht x °C 5 °C
10 V entspricht x °C 105 °C
Eingabewert Bemerkung
Temperaturführung Einstellung am dazuge-
hörigen MEC2
5 °C
Bei "10V..." ist ein Off-
1)
93 °C
set von 3K zu berück-
sichtigen.
Eingabewert Bemerkung
Temperaturführung Einstellung am
dazugehörigen MEC2H
5 °C
Bei "10V..." ist ein Off-
1)
108 °C
set von 3K zu berück-
sichtigen.
ZM438 – 6 720 647 852 (2014/07)
1)
1)
