4.2

Spojni dijagram

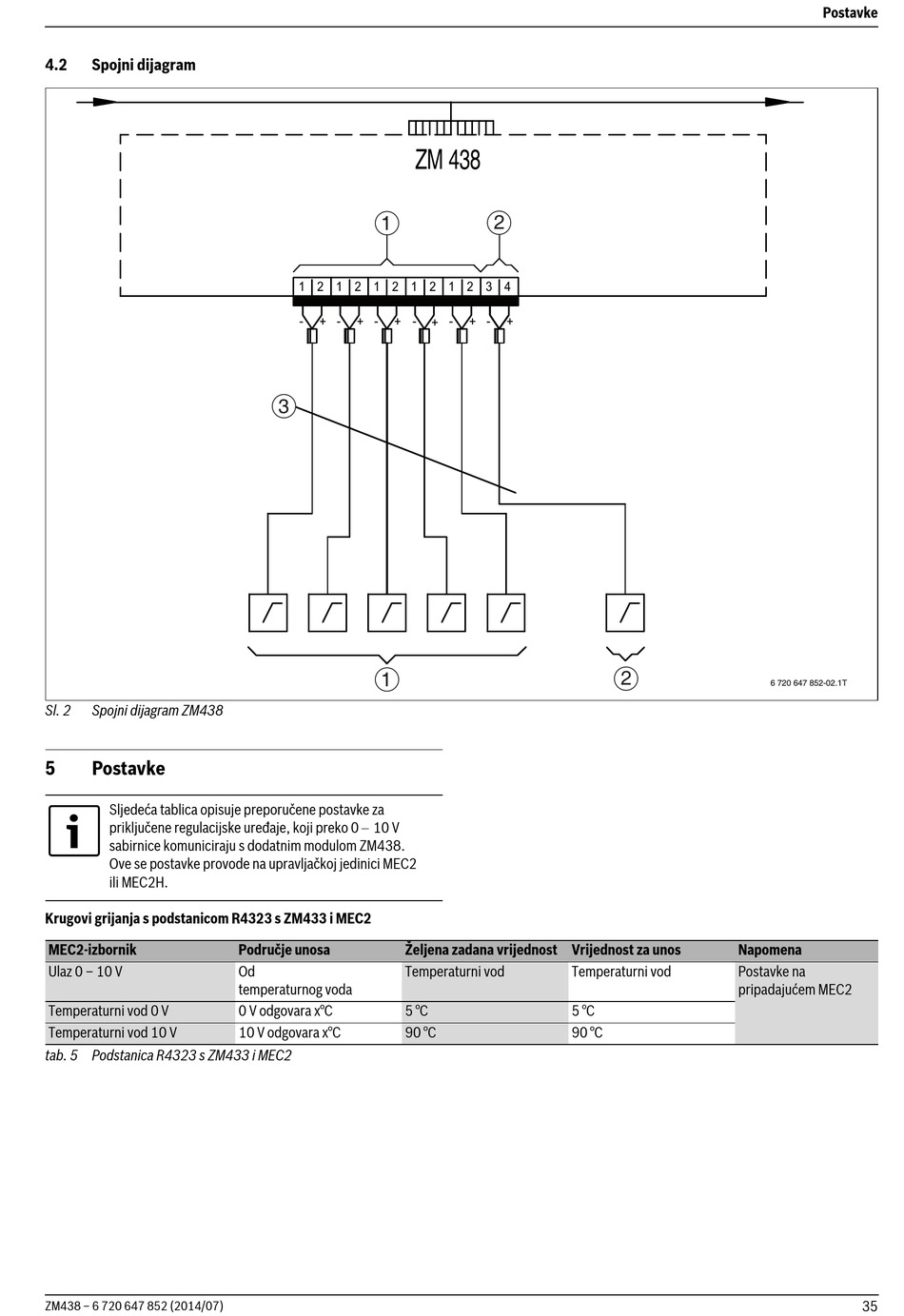

Sl. 2 Spojni dijagram ZM438
5

Postavke

Sljedeća tablica opisuje preporučene postavke za
priključene regulacijske uređaje, koji preko 0 10 V
sabirnice komuniciraju s dodatnim modulom ZM438.
Ove se postavke provode na upravljačkoj jedinici MEC2
ili MEC2H.
Krugovi grijanja s podstanicom R4323 s ZM433 i MEC2
MEC2-izbornik
Ulaz 0 – 10 V
Temperaturni vod 0 V
Temperaturni vod 10 V
tab. 5 Podstanica R4323 s ZM433 i MEC2
ZM438 – 6 720 647 852 (2014/07)
1
1 2 1 2 1 2
- - -
+ + +
3
1
Područje unosa Željena zadana vrijednost Vrijednost za unos
Od Temperaturni vod
temperaturnog voda
0 V odgovara x°C 5 °C
10 V odgovara x°C 90 °C
ZM 438
2
1 2 1 2 3 4
- - -
+ +
+
Temperaturni vod
5 °C
90 °C
2
6 720 647 852-02.1T
Napomena
Postavke na
pripadajućem MEC2
Postavke
35
