4.2 Devre şeması

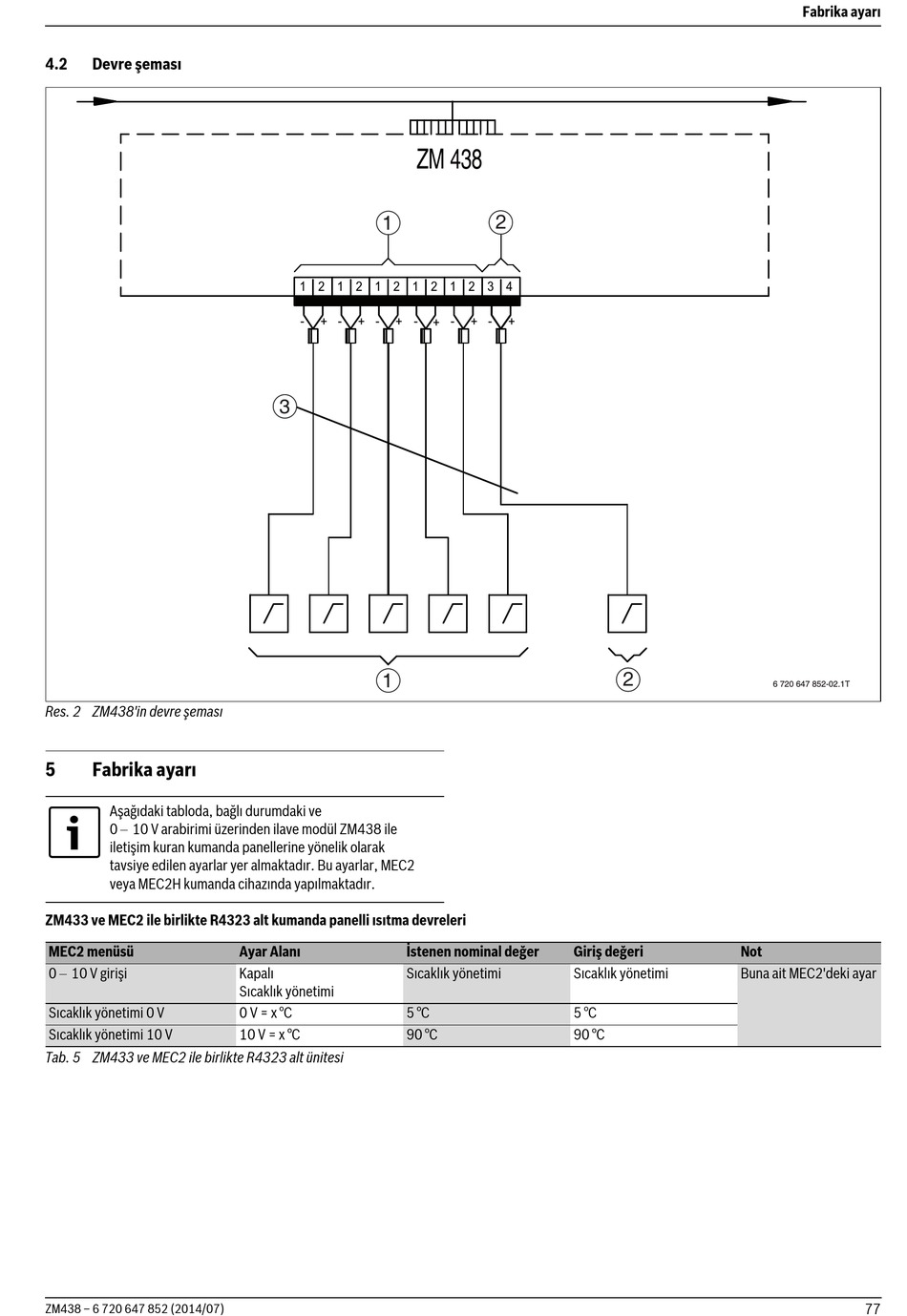

Res. 2 ZM438'in devre şeması
5 Fabrika ayarı
Aşağıdaki tabloda, bağlı durumdaki ve
0 10 V arabirimi üzerinden ilave modül ZM438 ile
iletişim kuran kumanda panellerine yönelik olarak
tavsiye edilen ayarlar yer almaktadır. Bu ayarlar, MEC2
veya MEC2H kumanda cihazında yapılmaktadır.
ZM433 ve MEC2 ile birlikte R4323 alt kumanda panelli ısıtma devreleri
MEC2 menüsü
0 10 V girişi
Sıcaklık yönetimi 0 V
Sıcaklık yönetimi 10 V
Tab. 5 ZM433 ve MEC2 ile birlikte R4323 alt ünitesi
ZM438 – 6 720 647 852 (2014/07)
1
1 2 1 2 1 2
- - -
+ + +
3
1
Ayar Alanı İstenen nominal değer
Kapalı Sıcaklık yönetimi
Sıcaklık yönetimi
0 V = x °C 5 °C
10 V = x °C 90 °C
ZM 438
2
1 2 1 2 3 4
- - -
+ +
+
Giriş değeri
Sıcaklık yönetimi
5 °C
90 °C
2
6 720 647 852-02.1T
Not
Buna ait MEC2'deki ayar
Fabrika ayarı
