Legende
K1 internes Alarm-Relais im Arbeitsstrom-Betrieb
P2 externes kΩ-Messinstrument (Option)
S6 externe Test-Taste (Option)
externe Reset-Taste (Option; Drahtbrücke entfer-
S7
nen)
Betrieb mit Ankoppelgeräten
Falls Sie größere Spannungen als U
ein IRD251 überwachen lassen wollen, müssen Sie ein Ankoppel-
gerät vorschalten:
AGH251S (bis AC 1000 V und 3NAC 1000 V)
•
AGH507S (bis AC 2500 V)
•
AGH508S (bis AC 3000 V)
•

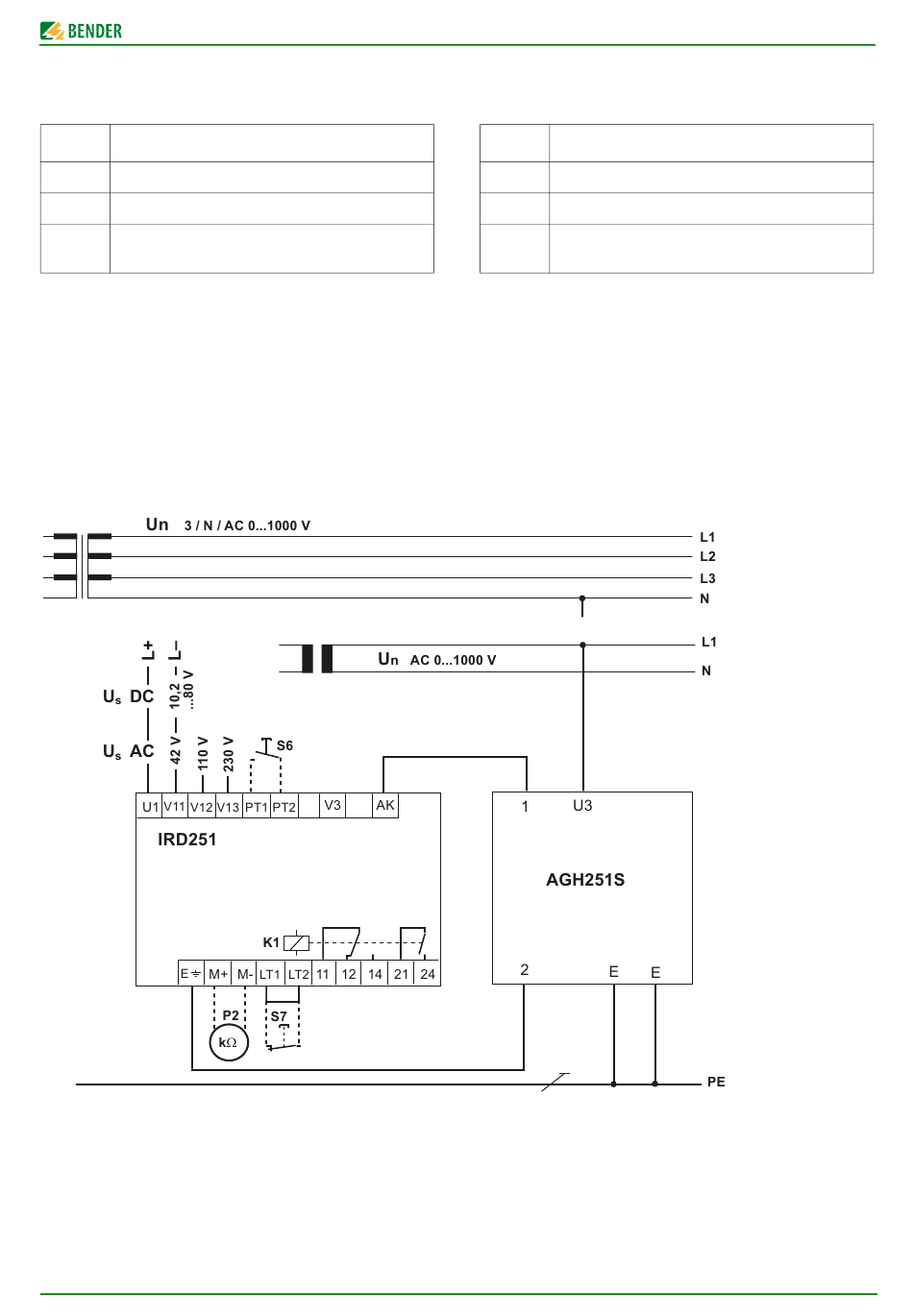

Anschlussbild für AC oder 3/N//AC 0...1,000 V
IRD251_D00378_00_M_DEEN/12.2018
= 3NAC 230 V/400 V durch
n
Legend
K1 internal alarm relay in N/O operation
P2 external kΩ measuring instrument (option)
S6 external test button (option)
external reset button (option; remove wire jum-
S7
per)
Operation with coupling devices
For monitoring voltages higher than U
a coupling device is required:
AGH251S (up to AC 1,000 V and 3NAC 1,000 V)
•
AGH507S (up to AC 2,500 V)
•
AGH508S (up to AC 3,000 V)
•
Wiring diagram for AC or 3/N//AC 0...1,000 V
IRD251
= 3NAC 230 V/400 V,
n
