Legende
H1 LED rot leuchtet: Erdschlussanzeige
H2 LED gelb leuchtet: Selbsttest wurde gestartet
Anzeige des Isolationswiderstands in kΩ:
H3 mit LED-Zeile (IRD251L)
mit Zeigerinstrument (IRD251M)
Potentiometer für die Einstellung
R1
des Ansprechwertes R
S1
DIP-Schalter für die Einstellung der Netzableitkapazität
S2
C
e
S3
S4 Kombinierte Reset- und Test-Taste
Mikroschalter an der Rückseite des Geräts für die
S5 Einstellung des Ruhestrom- oder
Arbeitstromverhaltens von Relais „K1"

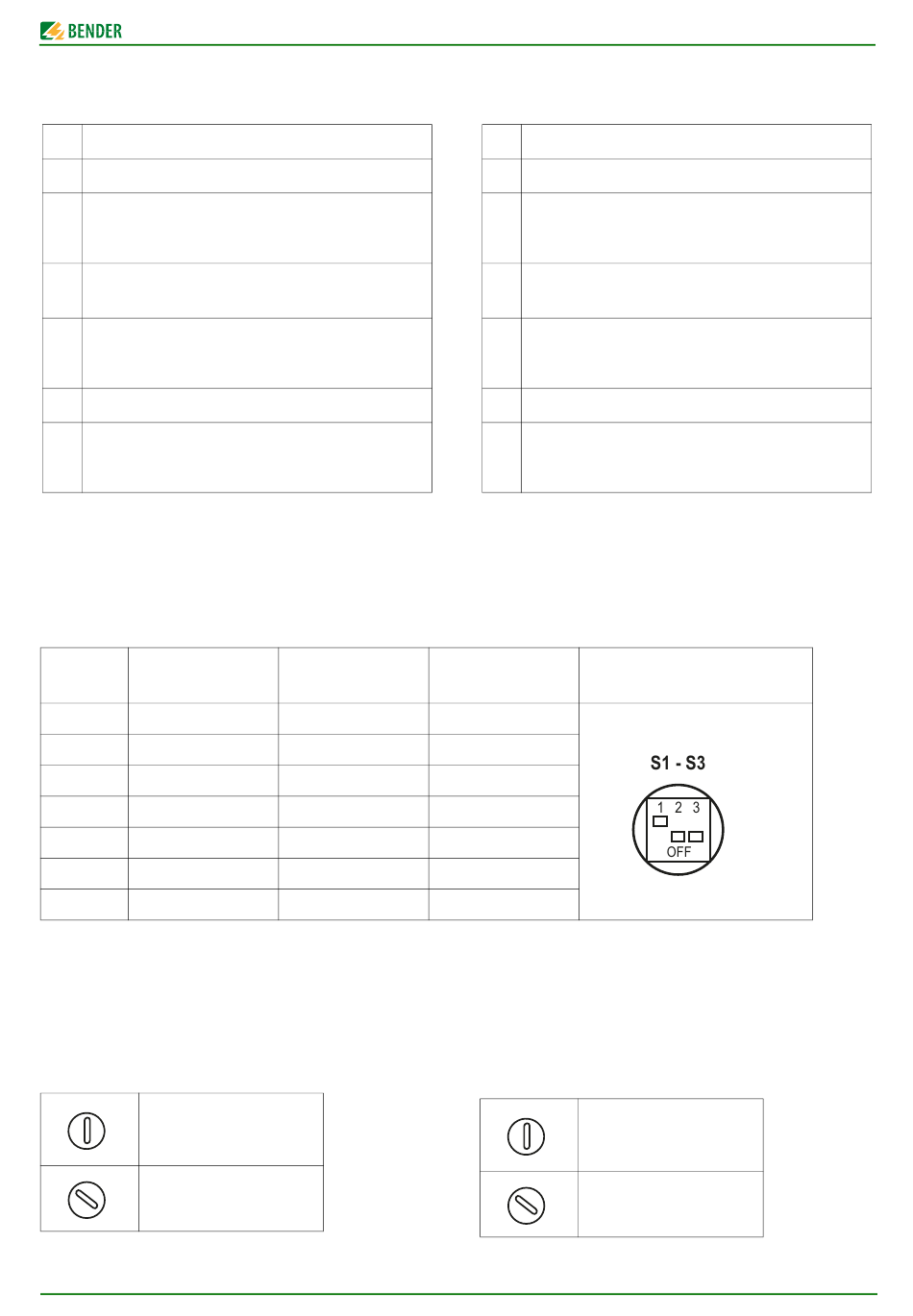

Werkseinstellung
Einstellung der Netzableitkapazität C
Werkseinstellung = 1 μF
Wenn Sie eine größere Netzableitkapazität einstellen wollen, ent-
fernen Sie bitte die Schutzkappe über dem DIP-Schalter und brin-
gen Sie „S1" bis „S3" in die entsprechende Position.
C
(μF)
S1
e
1 ON
2 OFF
3 ON
5 OFF
6 ON
8 OFF
10 ON
Einstellung der Betriebsart des Alarm-Relais K1
Werkseinstellung = Arbeitsstromverhalten
Auf der Rückseite des Gerätes befindet sich ein Dreh-Mikroschal-
ter, dessen Schaltpositionen etwa 45° voneinander entfernt sind.
Wenn erforderlich, schalten Sie die Betriebsart mit geringer Kraft
und einem geeigneten Schraubendreher auf Ruhestromverhal-
ten um.
Ruhestrom-Verhalten
Arbeitsstrom-Verhalten
IRD251_D00378_00_M_DEEN/12.2018
Alarm
:
e
S2
OFF
ON
ON
OFF
OFF
ON
ON
Legend
H1 LED red lights up: earth fault indication
H2 LED yellow lights up: self test is running
Indication of the insulation resistance in kΩ:
H3 with LED line (IRD251L)
with pointer instrument (IRD251M)
Potentiometer for the adjustment
R1
of the response value R
S1
DIP switch for the adjustment of the system leakage
S2
capacitance C
e
S3
S4 Combined reset and test button
Micro switch at the rear of the device for the
S5 adjustment of N/C or N/O operation of relay "K1"

Factory setting

Setting of the system leakage capacitance C
Factory setting = 1 μF
For setting a higher system leakage capacitance, remove the pro-
tective cover above the DIP switch and set "S1", "S2" and "S3" to
the desired position.
Werkseinstellung
S3
Factory setting
OFF
OFF
OFF
ON
ON
ON
ON
Setting the operating mode of alarm relay K1
Factory setting = N/O operation
A rotary micro-switch for changing the operating mode is located
at the rear of the device. The angular degree between the switch-
ing positions is 45°. If required, set the operating mode with a
suitable screw driver by low force to N/C operation.
N/C operation
N/O operation
