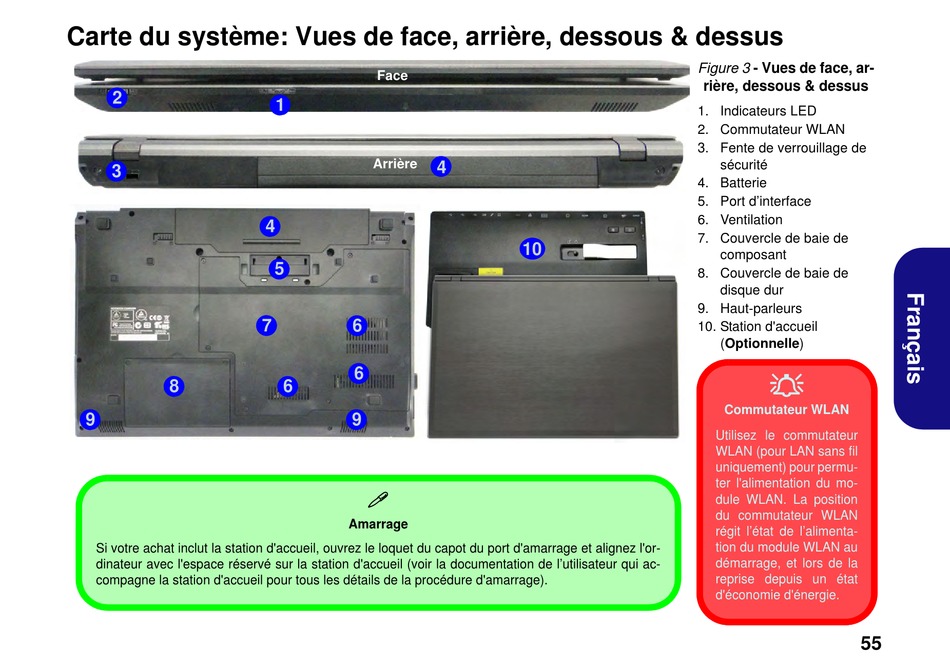

Carte du système: Vues de face, arrière, dessous & dessus
2
3
8
9
Si votre achat inclut la station d'accueil, ouvrez le loquet du capot du port d'amarrage et alignez l'or-
dinateur avec l'espace réservé sur la station d'accueil (voir la documentation de l'utilisateur qui ac-
compagne la station d'accueil pour tous les détails de la procédure d'amarrage).
Face
1
Arrière
4
4
5
7
6
6
6
9
Amarrage
Figure 3 - Vues de face, ar-
1. Indicateurs LED
2. Commutateur WLAN
3. Fente de verrouillage de
4. Batterie
5. Port d'interface
6. Ventilation
7. Couvercle de baie de
10
8. Couvercle de baie de
9. Haut-parleurs
10. Station d'accueil
rière, dessous & dessus
sécurité
composant
disque dur
(Optionnelle)
Commutateur WLAN
Utilisez le commutateur
WLAN (pour LAN sans fil
uniquement) pour permu-
ter l'alimentation du mo-
dule WLAN. La position
du commutateur WLAN
régit l'état de l'alimenta-
tion du module WLAN au
démarrage, et lors de la
reprise depuis un état
d'économie d'énergie.
55
