Descrizione Del Sistema: Vista Anteriore, Posteriore, Inferiore E; Dall'alto - MAXDATA M-BOOK 6000 G3 Ausführliches Benutzerhandbuch

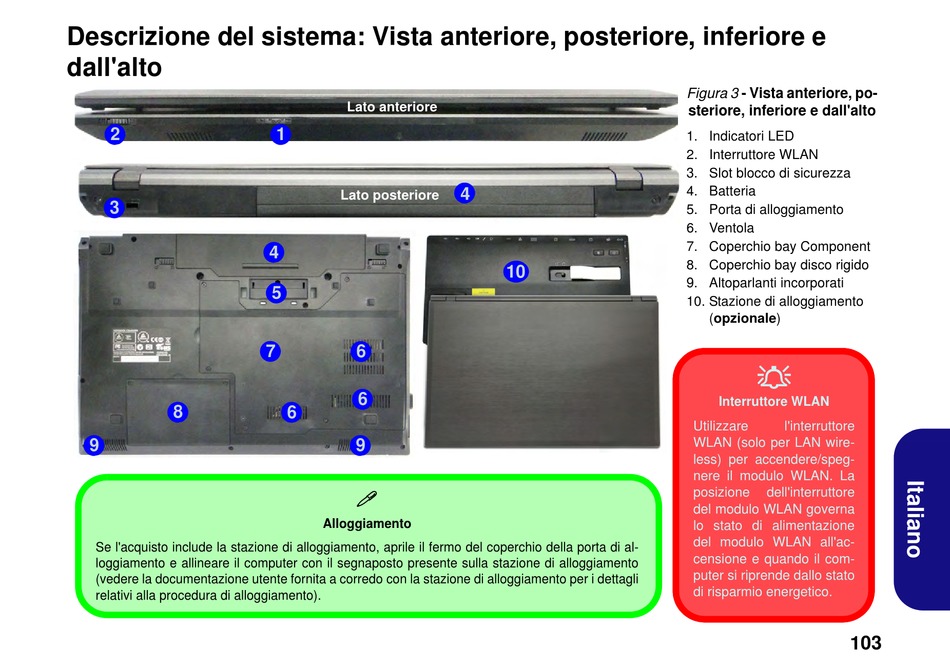

Descrizione del sistema: Vista anteriore, posteriore, inferiore e

dall'alto

2
3
8
9
Se l'acquisto include la stazione di alloggiamento, aprile il fermo del coperchio della porta di al-
loggiamento e allineare il computer con il segnaposto presente sulla stazione di alloggiamento
(vedere la documentazione utente fornita a corredo con la stazione di alloggiamento per i dettagli
relativi alla procedura di alloggiamento).
Lato anteriore
1
Lato posteriore
4
5
7 6
6
6
9

Alloggiamento
4
10
Figura 3 - Vista anteriore, po-
steriore, inferiore e dall'alto
1. Indicatori LED
2. Interruttore WLAN
3. Slot blocco di sicurezza
4. Batteria
5. Porta di alloggiamento
6. Ventola
7. Coperchio bay Component
8. Coperchio bay disco rigido
9. Altoparlanti incorporati
10. Stazione di alloggiamento
(opzionale)

Interruttore WLAN
Utilizzare l'interruttore
WLAN (solo per LAN wire-
less) per accendere/speg-
nere il modulo WLAN. La
posizione dell'interruttore
del modulo WLAN governa
lo stato di alimentazione
del modulo WLAN all'ac-
censione e quando il com-
puter si riprende dallo stato
di risparmio energetico.
103
