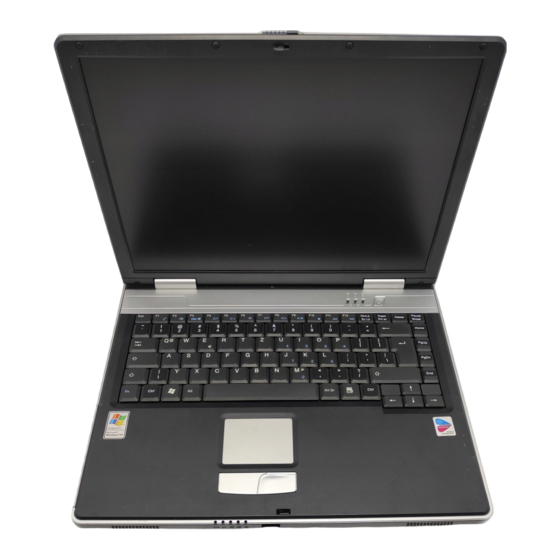

- Seite 1 MAXDATA Notebook PRO 6000 I Benutzerhandbuch Art.Nr.: 31 46 50...
-
Seite 4: Inhaltsverzeichnis
Hot Keys .......................... 30 Die Tastatur ........................31 Das TouchPad ........................32 Das TouchPad – Bedienung ....................32 Das CD-ROM/DVD-Laufwerk ..................33 Der PC-Karten-Steckplatz ....................34 Der Speicherkarten-Steckplatz ..................34 Das Daten-/Fax-Modem ....................35 Der LAN-Anschluss ......................35 MAXDATA Notebook PRO 6000 I... - Seite 5 Installationshinweise Wiederherstellung der Treiber ..................37 Die Utility CD ........................37 Einstellung der Auflösung ....................37 Spezifikationen Fehlersuche und -behebung Index Inhalt...
-
Seite 6: Hinweis
Wenden Sie sich zudem an den Fachhändler, um sicherzustellen, dass das gewünschte Betriebssystem auf Ihrem Notebook einsetzbar ist. Das Betriebssystem ist nicht auf der Gerätetreiber und HilfsprogrammeCDROM enthalten. Hinweis: Einige oder alle Systemkonfigurationen wurden möglicherweise bereits durch- geführt. MAXDATA Notebook PRO 6000 I... -
Seite 7: Erklärung
Erklärung: Dieses Gerät entspricht der Produktnorm für Störemission EN 55022, der Grundnorm für Störbeeinflussung EN 500821 und der Norm EN 60950 der Niederspannungsrichtlinie. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. Zur Sicherstellung der Elektromagnetischen Verträglichkeit (EMV) beachten Sie bitte die im Handbuch erwähnten Hinweise. - Seite 8 Schwermetallhaltige Batterien und Akkumulatoren gehören nicht in den Hausmüll. Sie werden vom Hersteller, Händler oder deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw. Entsorgung zuzuführen. Der Umkarton und alle Kartoninnenteile können zur Entsorgung dem Altpapier beigelegt werden. MAXDATA Notebook PRO 6000 I...
-
Seite 10: Wichtige Sicherheitshinweise
Das von Ihnen erworbene Gerät ist mit einem Akku ausgestattet. Der Akku ist wiederverwertbar. Es ist nicht gestattet, den Akku im normalen Hausmüll zu entsor- gen. Bei Fragen zur sachgerechten Entsorgung wenden Sie sich an die Müllabfuhr. MAXDATA Notebook PRO 6000 I... - Seite 11 • Hinweis zur Systemuhr-Batterie Vorsicht: Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie bzw. durch eine Batterie gleicher Bauart. Entsorgen Sie die Batterie gemäß den Anweisungen des Herstellers. • Wartung Warten Sie Ihren Computer nicht eigenständig! Sie könnten Ihre Garan- tierechte einbüßen und setzen sich und das Gerät der Gefahr eines elek- trischen Schlags aus.
-
Seite 12: Wireless Lan
1997 bestätigte das IEEE den Standard 802.11 für WLANs, der eine Datenübertragungsrate von 1 bis 2 MBit/s (Megabit pro Sekunde) festlegt. Unter 802.11a+b+g, dem neuen gültigen Standard, beträgt die maximale Datenübertragungsrate 54 MBit/s über ein Frequenzband von 2,4 GHz (Gigahertz) oder 5 GHz. MAXDATA Notebook PRO 6000 I... -
Seite 13: Zusätzliche Sicherheitshinweise Für Geräte Mit Wireless Lan
Änderungen an diesem Gerät verursacht wurden. MAXDATA übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der MAXDATA Computer GmbH angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. -
Seite 14: Ce-Kennzeichnung Für Geräte Mit Wireless Lan
Schweden – www.pts.se Frankreich – www.art-telecom.fr Schweiz – www.bakom.ch Griechenland – www.eett.gr Spanien – www.cmt.es England – www.oftel.gov.uk Island – www.pta.is Irland – www.comreg.ie Liechtenstein – www.ak.li Italien – www.agcom.it Norwegen – www.npt.no Luxembourg – www.etat.lu/ILT MAXDATA Notebook PRO 6000 I... -
Seite 15: Einschränkungen
Einschränkungen Frankreich Eingeschränkter Frequenzbereich: nur die Kanäle 10 bis 11 (2457 MHz beziehungsweise 2462 MHz) dürfen in Frankreich verwendet werden. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden. Info: www.art-telecom.fr Italien Eine ministerielle Genehmigung ist auch für den Gebrauch im Innenbereich notwendig. Setzen Sie sich wegen der diesbezüglichen Verfahrensweise mit dem Verkäufer in Verbin- dung. -
Seite 16: Funkfrequenzen Für Geräte Mit Wireless Lan
2432 2437 2442 2447 2452 2457 2462 Darüber hinaus verfügt die vorliegende Funknetzwerkkarte über den 802.11a-Standard. Über die in Ihrem Land zugelassenen Frequenzen dieses 5-GHz-Bandes informieren Sie sich bitte bei der entsprechenden Behörde Ihres Landes. MAXDATA Notebook PRO 6000 I... -
Seite 17: Gesetzliche Bestimmungen - Ausschlussklauseln
Gesetzliche Bestimmungen – Ausschlussklauseln AUSSCHLUSSKLAUSELN FÜR GERÄTE MIT WIRELESS LAN Die Installation und der Einsatz eines Wireless LAN-Geräts darf nur in Übereinstimmung mit den Anweisungen, die in der Benutzerdokumentation enthalten sind, erfolgen. Die Benutzerdokumentation ist im Lieferumfang des Produkts enthalten. Alle an diesem Gerät vorgenommenen Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benutzers für den Betrieb des Geräts außer Kraft setzen. -
Seite 18: Lieferumfang
Netzkabel • Handbuch • DVDROM-Laufwerk oder DVD/CD-RW-Combo oder DVD Dual+/-RW-Laufwerk • Modemkabel Falls Sie das Gerät zur Reparatur oder zum Aufrüsten einschicken müssen, sollten Sie die Originalverpackung verwenden. Bewahren Sie deshalb die Verpackung gut auf. MAXDATA Notebook PRO 6000 I... -
Seite 20: Die Vorbereitung
Vor der ersten Inbetriebnahme sollten Sie sich mit den einzelnen Komponenten Ihres Sys- tems vertraut machen. Schieben Sie die Entriegelung (1) nach rechts und klappen Sie das Display (2) auf. Abbildung 1 Entriegelung Display aufklappen Abbildung 2 LCD-Display Tastatur Lautsprecher TouchPad Status-LEDs Fast IrDA Einschalttaste MAXDATA Notebook PRO 6000 I... -
Seite 21: Einsetzen Des Akkus
Einsetzen des Akkus Im Lieferumfang des Notebooks ist der Akku enthalten. Dieser Akku ist nur teilgeladen. Beachten Sie, dass die Ladezeiten des Akkus im ausgeschalteten Zustand drei Stunden, bei eingeschaltetem Gerät vier bis sechs Stunden betragen! Es ist unbedingt erfor- derlich, dass der Akku bei der ersten Inbe- triebnahme vollständig... -
Seite 22: Stromversorgung
Der Erstbetrieb findet mit dem Netzteil statt. Verwenden Sie nur das mitgelieferte Netzteil. Ein falsches Netzteil kann zu Beschädigun- gen des Computers führen. Das Netzteil enthält keine zu wartenden Teile. NETZTEIL AUF KEINEN FALL ÖFFNEN! LEBENSGEFAHR! MAXDATA Notebook PRO 6000 I... -
Seite 23: Einschalten Des Notebooks
Einschalten des Notebooks Die Vorbereitungen sind somit abgeschlossen. Betätigen Sie jetzt den Ein-/Aus-Taster, um das Notebook einzuschalten. Tipp: Bei eingeschaltetem Rechner kann der Ein/Aus-Taster in Ab- hängigkeit von den Energieeinstellugen mehrere Funktionen Bei einem Programm- erfüllen. Betätigen Sie ihn erneut, wird in der Standardein- oder Systemabsturz stellung der Rechner heruntergefahren. -
Seite 24: Powermanagement
• Hinweis zur PC-Karte: Entnehmen Sie niemals eine PC-Karte, während sich das System im Save-to-Disk-Modus befindet. Dadurch wird der Steckplatz deaktiviert und durch eine verän- derte Systemkonfiguration könnten beim nächsten Hochfahren des Rechners Probleme auftreten. MAXDATA Notebook PRO 6000 I... -
Seite 26: Systemüberblick
Speicherkarten-Einschub S-Video-TV-Ausgang PC-Karten-Steckplatz PC-Karten-Entriegelung Rechte Seite Abbildung 7 Lithium-Ionen-Akku Optisches Laufwerk Auswurftaste für optisches Laufwerk Notfall-Entriegelung für optisches Laufwerk (nur bei ausgeschaltetem Notebook) Mikrofon-Anschluss (Mono) Lautsprecher-/Kopfhörer-Anschluss Frontansicht Abbildung 8 Lautsprecher Status-LEDs Infrarotsender/-empfänger (Fast IrDA) Display-Entriegelung MAXDATA Notebook PRO 6000 I... -
Seite 27: Rückansicht
Rückansicht Abbildung 9 Sämtliche Be- und Entlüftungsöffnungen USB-Anschluss müssen unter allen Netzwerkanschluss Umständen freige- halten werden. Bei Modemanschluss Nichtbeachtung kann Anschluss für externen Monitor es zu einer Überhit- Kensington Lock-Diebstahlsicherung zung des Gerätes kommen. Unterseite Sämtliche Be- und Entlüftungsöffnungen müssen unter allen Umständen freige- halten werden. -
Seite 28: Erläuterung Der Led-Anzeigen
Leuchtet, wenn auf die Festplatte zugegriffen wird. Leuchtet, wenn auf das optische Laufwerk zugegriffen wird. Leuchtet, wenn das drahtlose LAN aktiviert ist. Leuchtet, wenn Caps Lock aktiviert ist. Leuchtet, wenn Num Lock aktiviert ist. Leuchtet, wenn Scroll Lock aktiviert ist. MAXDATA Notebook PRO 6000 I... -
Seite 29: Hot Keys
Hot Keys (Kurztastenkombinationen mit besonderer Bedeutung) Zum Aktivieren der Hot Keys halten Sie die FnTaste gedrückt und betätigen anschließend die gewünschte Zusatztaste. Tabelle 2 Tasten Bedeutung Fn + F1 Wechselt in den Stromsparmodus. Fn + F2 Schaltet das drahtlose Netzwerk (WLAN) ein/aus. Wechselt zwischen LCD-Display/Monitor/beides. -
Seite 30: Die Tastatur
Windows -Taste (Position kann aufgrund unterschiedlicher Layouts variieren) Numerisches Tastenfeld (Drücken Sie Num Lock, um dieses Feld zu aktivieren – siehe Abbildung 11) ® Microsoft ® Windows -Taste (Position kann aufgrund unterschiedlicher Layouts variieren) Pfeiltasten MAXDATA Notebook PRO 6000 I... -
Seite 31: Das Touchpad
Das TouchPad Das System richtet das integrierte TouchPad automatisch ein. Sofern Sie Microsoft Windows ® ® verwenden, müssen für die Grundfunktionen keine Treiber installiert werden. Möchten Sie die erweiterten Funktionen nutzen, finden Sie den Treiber zum Aktivieren auf der Utility CD. Bitte folgen Sie hierzu den Anweisungen im Abschnitt „Installationshinweise“... -
Seite 32: Das Cd-Rom/Dvd-Laufwerk
Drücken Sie den CDSchlitten wieder zurück, bis er einrastet. Die CD kann nun gelesen werden. Einige CDs sind mit einem Autostart versehen, d. h. Installationen oder auch Musik-CDs werden automatisch nach dem Einlegen gestartet. MAXDATA Notebook PRO 6000 I... -
Seite 33: Der Pc-Karten-Steckplatz
Der PC-Karten-Steckplatz Der Rechner ist mit einem PC-Karten-Steckplatz ausgeführt. Dies ist ein PCMCIA 3,3 V/ 5 V Steckplatz vom Typ II. Zum Einsetzen einer PC-Karte schieben Sie diese in den Steckplatz, bis sie einrastet. Stellen Sie die gewünschten Verbindungen her (z. B. Netzwerk). Konsultieren Sie auch die Dokument- ation zu der entsprechenden Karte. -
Seite 34: Das Daten-/Fax-Modem
Computer und an einen vorhandenen Netzwerk-Hub bzw. eine DSL -Steckdose angeschlossen. Verwechseln Sie auf keinen Fall den RJ-45-Stecker einer Netzwerkleitung mit einem ISDN-Stecker! Versuchen Sie NIE, den LAN-Adapter mit einer ISDN-Telefonbuchse zu verbinden! Abbildung 19 Dies würde zu einer Zerstörung des Gerä- tes führen. MAXDATA Notebook PRO 6000 I... -
Seite 36: Installationshinweise Wiederherstellung Der Treiber
Rechtsklick auf einem freien Bereich des Desktop. <Eigenschaften> auswählen. Im Fenster „Eigenschaften von Anzeige“ das Register „Einstellung“ wählen. Hier können Sie den Schieberegler auf die Ihnen angenehme Auflösung stellen. Mit <Übernehmen> legen Sie die Auflösung fest. MAXDATA Notebook PRO 6000 I... -
Seite 38: Spezifikationen
Unterstützung bis 1600 × 1200, 16,7 Mio. Farben Speicherkapazität • Eine EIDE Festplatte (2,5", 9,5 mm) • Ein internes optisches Laufwerk • Ein Speicherkarten-Steckplatz Audio • AC´97-kompatibler Stereo Sound mit 3D Sound-Effekten • Eingebaute Stereolautsprecher Modem • Highspeed 56 Kbit/s V.90/92 Fax-/Daten-Softwaremodem MAXDATA Notebook PRO 6000 I... -
Seite 39: Eingabegeräte
• Gigabit Ethernet-Funktion für 10/100/1000 Mbit/s eingebaut • Intel Centrino™ 802.11a+b+g drahtloses Netzwerk Mini-PCI-Modul (optional) ® Eingabegeräte • Microsoft Windows Tastatur mit 86/87/88 Tasten ® ® • Ergonomisch angebrachtes Touchpad Anschlüsse • Ein 15poliger VGAAnschluss • Ein TV-Ausgang • Eine Stereo-Ausgangsbuchse •... -
Seite 40: Sonstige Daten
Abmessungen: 270 (T) × 339 (B) × 34 (H) mm • Gewicht 2,7 kg (je nach Ausführung) • Betriebstemperatur: 5 bis 35 °C • Betriebsfeuchtigkeit: 20 bis 80 % RH • Lagertemperatur: 10 bis 65 °C MAXDATA Notebook PRO 6000 I... -
Seite 42: Fehlersuche Und -Behebung
Die Suspend-Anzeige leuchtet. Problembehebung: • Betätigen Sie die Ein-/Aus-Taste. Mögliches Problem: • Der Bildschirm ist nicht korrekt justiert. Problembehebung: • Drücken Sie die Leertaste, eventuell mehrfach. • Ist ein externer Monitor angeschlossen, schalten Sie diesen ein. MAXDATA Notebook PRO 6000 I... - Seite 43 Mögliches Problem: • Im System ist ein anderer als der vorhandene Bildschirmtyp eingestellt. Problembehebung: • Drücken Sie die Tastenkombination Fn + F3. • Ist ein externer Monitor angeschlossen, verbinden Sie diesen mit einer Stromquelle, und schalten Sie ihn ein. Überprüfen Sie ebenfalls die Einstellungen für Helligkeit und Kontrast.
-
Seite 44: Index
Feuchtigkeit ..........11 Netzwerkanschluss ........ 28 Flüssigkeit ..........12 Neustart ........... 24, 43 Fn-Taste ..........31 Notfall-Entriegelung ....... 27 Funkkomponente ........14 Funknetzwerk .........13 Funktionstasten ........31 Originalverpackung .........19 Funkwellen ..........14 Garantie ........... 8 Grafik- Grundfunktionen ......24 MAXDATA Notebook PRO 6000 I... - Seite 45 PC-Karte ..........25 PC-Karten-Steckplatz ......27 , 34 Pfeiltasten ..........31 Powermanagement ....... 25 Quick Buttons ........30 Reinigung ..........12 Ruhezustand .......... 25 S-Video ..........27 Schreibmaschine ........31 Sondertasten ......... 31 Sonnenstrahlung ........11 Spannung ..........23 Speicherkarten-Einschub ....... 27 Speicherkarten-Steckplatz ....
