Systemübersicht: Ansicht Von Vorne, Hinten, Unten & Oben - MAXDATA M-BOOK 6000 G3 Ausführliches Benutzerhandbuch

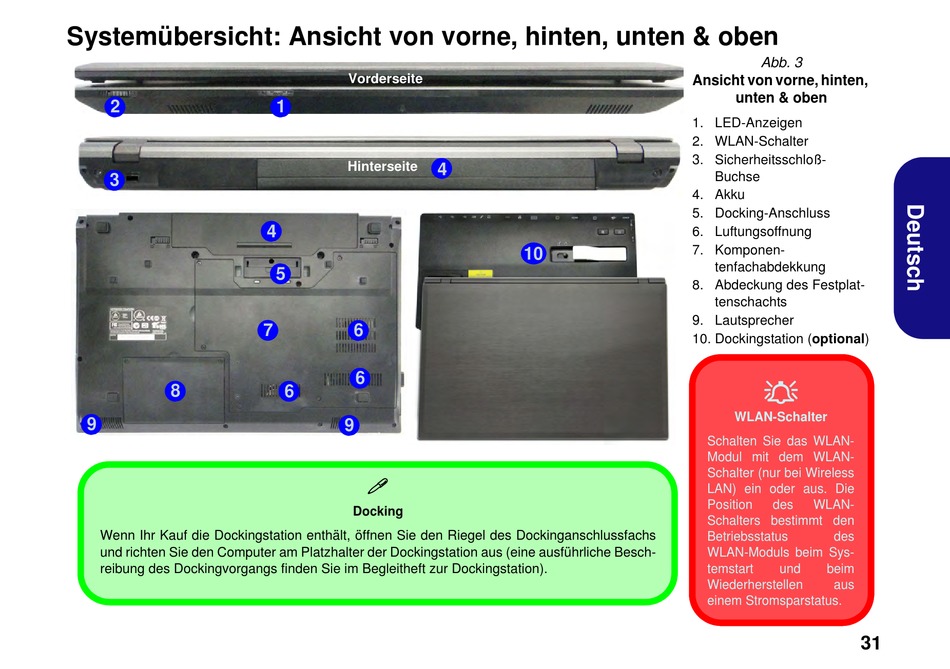

Systemübersicht: Ansicht von vorne, hinten, unten & oben
2
3
8
9
Wenn Ihr Kauf die Dockingstation enthält, öffnen Sie den Riegel des Dockinganschlussfachs
und richten Sie den Computer am Platzhalter der Dockingstation aus (eine ausführliche Besch-
reibung des Dockingvorgangs finden Sie im Begleitheft zur Dockingstation).
Vorderseite
1
Hinterseite
4
4
5
7 6
6
6
9

Docking
Ansicht von vorne, hinten,
1. LED-Anzeigen
2. WLAN-Schalter
3. Sicherheitsschloß-
4. Akku
5. Docking-Anschluss
6. Luftungsoffnung
7. Komponen-
10
8. Abdeckung des Festplat-
9. Lautsprecher
10. Dockingstation (optional)
Abb. 3
unten & oben
Buchse
tenfachabdekkung
tenschachts

WLAN-Schalter
Schalten Sie das WLAN-
Modul mit dem WLAN-
Schalter (nur bei Wireless
LAN) ein oder aus. Die
Position des WLAN-
Schalters bestimmt den
Betriebsstatus des
WLAN-Moduls beim Sys-
temstart und beim
Wiederherstellen aus
einem Stromsparstatus.
31
