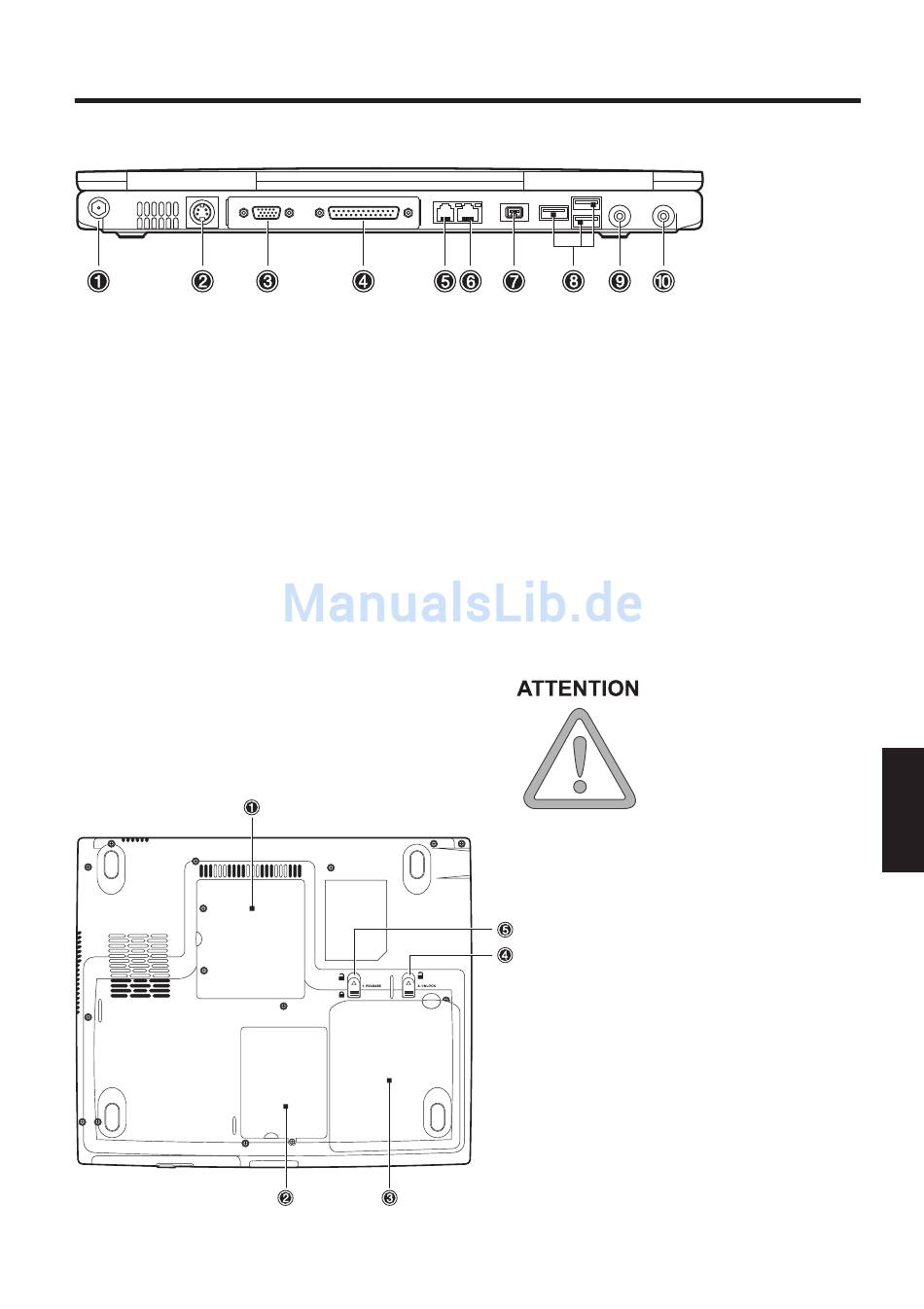

VUE ARRIÈRE
(1) Connecteur du bloc d'alimentation
(2) Sortie TV vidéo S
(3) Connecteur pour moniteur externe
(4) Connecteur de port parallèle
(5) Connecteur de modem
(6) Connecteur réseau
(7) Connecteur IEEE 1394
(8) Connecteur USB
(9) Prise jack haut-parleur / casque
compatible S/PDIF
Prises jack du contrôleur audio LINE IN /
micro

VUE DE DESSOUS

Illustration 9
Aperçu du système
* Les orifices de
ventilation et
d'aération ne doivent
en aucun cas être
obstrués. Cela
risquerait de provo-
quer une surchauffe
de l'appareil.
(1) Couvercle de la mémoire
(2) Logement du disque dur
(3) Logement de la batterie
(4) Languette de retenue de
la batterie (à ressort)
(5) Languette de retenue de
la batterie (à enclenchement)
Illustration 8
109
