Systemübersicht: Ansicht Von Links Und Rechts - MAXDATA M-BOOK 6000 G3 Ausführliches Benutzerhandbuch

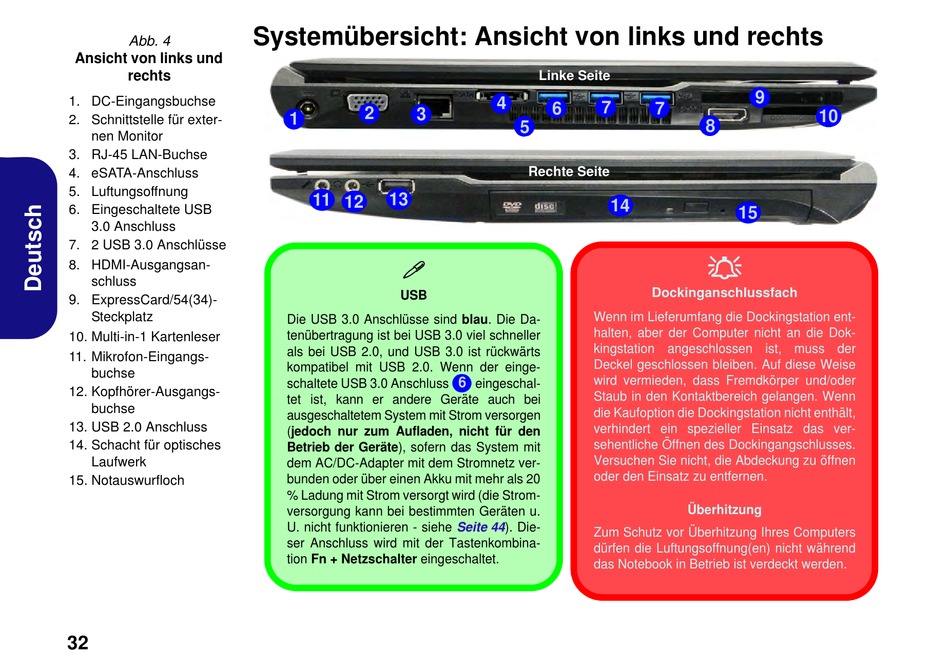

Abb. 4
Ansicht von links und
rechts
1. DC-Eingangsbuchse
2. Schnittstelle für exter-
nen Monitor
3. RJ-45 LAN-Buchse
4. eSATA-Anschluss
5. Luftungsoffnung
6. Eingeschaltete USB
3.0 Anschluss
7. 2 USB 3.0 Anschlüsse
8. HDMI-Ausgangsan-
schluss
9. ExpressCard/54(34)-
Steckplatz
10. Multi-in-1 Kartenleser
11. Mikrofon-Eingangs-
buchse
12. Kopfhörer-Ausgangs-
buchse
13. USB 2.0 Anschluss
14. Schacht für optisches
Laufwerk
15. Notauswurfloch
32
Systemübersicht: Ansicht von links und rechts
2
3
1
13
11
12

USB
Die USB 3.0 Anschlüsse sind blau. Die Da-
tenübertragung ist bei USB 3.0 viel schneller
als bei USB 2.0, und USB 3.0 ist rückwärts
kompatibel mit USB 2.0. Wenn der einge-
schaltete USB 3.0 Anschluss
tet ist, kann er andere Geräte auch bei
ausgeschaltetem System mit Strom versorgen
(jedoch nur zum Aufladen, nicht für den
Betrieb der Geräte), sofern das System mit
dem AC/DC-Adapter mit dem Stromnetz ver-
bunden oder über einen Akku mit mehr als 20
% Ladung mit Strom versorgt wird (die Strom-
versorgung kann bei bestimmten Geräten u.
U. nicht funktionieren - siehe
ser Anschluss wird mit der Tastenkombina-
tion Fn + Netzschalter eingeschaltet.
Linke Seite
4
7
6
5
Rechte Seite
14
Wenn im Lieferumfang die Dockingstation ent-
halten, aber der Computer nicht an die Dok-
kingstation angeschlossen ist, muss der
Deckel geschlossen bleiben. Auf diese Weise
wird vermieden, dass Fremdkörper und/oder
6
eingeschal-
Staub in den Kontaktbereich gelangen. Wenn
die Kaufoption die Dockingstation nicht enthält,
verhindert ein spezieller Einsatz das ver-
Bottom
sehentliche Öffnen des Dockingangschlusses.
Versuchen Sie nicht, die Abdeckung zu öffnen
oder den Einsatz zu entfernen.
Seite 44). Die-
Zum Schutz vor Überhitzung Ihres Computers
dürfen die Luftungsoffnung(en) nicht während
das Notebook in Betrieb ist verdeckt werden.
9
7
10
8
15

Dockinganschlussfach
Überhitzung
